工业级膜过滤试验设备三维结构设计

　　做这类膜过滤试验设备的三维结构，首先得锚定它的实际使用场景——这类设备大多布置在实验室小试区域、膜材料研发车间的中试工位，或是水处理工艺验证的临时测试点，日常要对接不同材质的过滤膜片、不同浓度的待处理料液，完成膜通量测试、截留率验证、膜污染周期模拟这类核心试验任务，所以结构设计上不能照搬量产过滤设备的思路，得兼顾试验操作的灵活性和设备运行的稳定性。

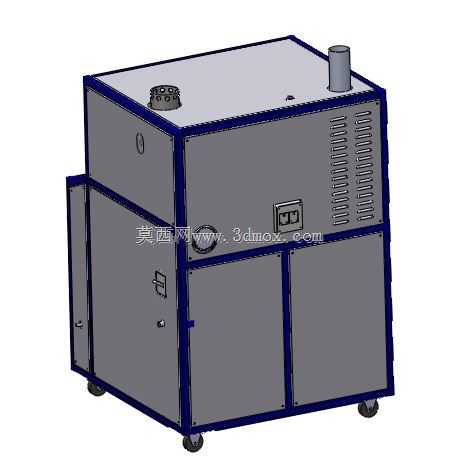

　　先从外形和安装边界说起，整台设备采用分体式堆叠箱体结构，底部设置四个万向带刹脚轮，整体占地尺寸控制在1.2米长、0.8米宽、1.3米高的范围内，这个尺寸是反复核对过实验室常规试验台的通道宽度、操作工位的站立操作高度定的，脚轮的选型要考虑满载时的承重，设备满装配料液、管路、泵阀组件后总重接近230公斤，所以脚轮单轮承重选了80公斤的聚氨酯材质，既保证推移时的静音效果，刹停后也不会因为泵组运行的振动出现移位。底部箱体做了三个独立舱室，左侧是窄边侧开舱，用来放置进液泵、流量调节阀和管路快接接头，操作时不用打开整个大舱门，伸手就能调整阀门开度，更换进液管路；中间和右侧是对开式大舱门，内部用来放置储液槽、温控组件和电气控制模块，舱门和箱体框架的贴合处都加了三元乙丙密封胶条，防止试验过程中料液溅出腐蚀内部元件，也能降低泵组运行的噪音外传。

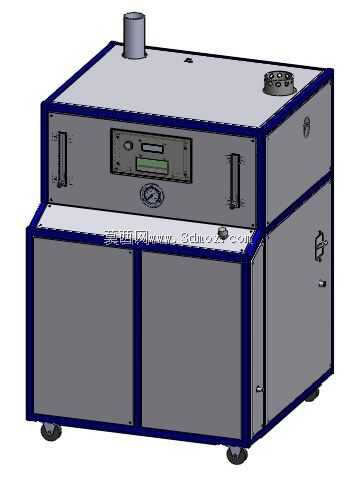

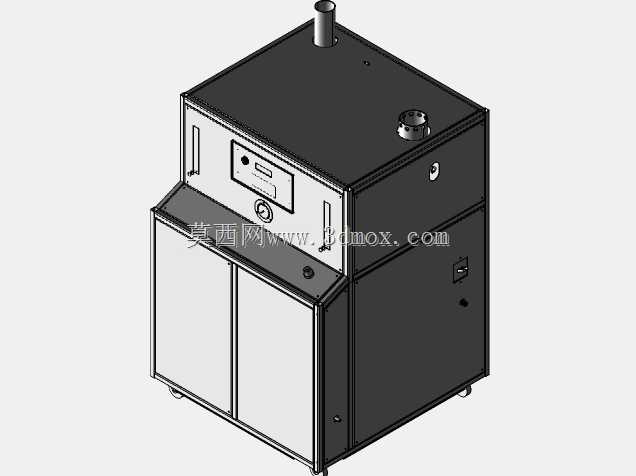

　　上层箱体是核心的功能集成区，顶面做了30度的斜边倒角处理，避免操作人员俯身操作时被直角磕碰，顶面左侧设置了快开式加料口，带翻盖式密封盖，加料时不用拆卸额外部件，直接掀开就能加注待测试料液，加料口下方设置了初级过滤篮，能拦截料液里的大颗粒杂质，避免划伤后续的膜组件；顶面右侧是排气烟囱，直径110mm，高度高出顶面150mm，用来排出设备运行时产生的少量挥发性气体，烟囱内部加装了可拆卸的活性炭过滤棉，不用额外接排风管道也能满足实验室的环保要求。上层箱体的正面右侧开了阵列式通风散热孔，孔型采用长圆形冲压孔，开孔率控制在35%左右，既保证内部电气元件、泵组的散热需求，也能防止大尺寸异物掉入设备内部，通风孔对应的内部位置安装了轴流散热风扇，温度达到40度时自动启动散热。正面中间位置嵌入式安装了操作控制面板，面板上集成了压力显示表、流量调节旋钮、运行开关和温控显示屏，面板的安装高度距离地面1.1米，刚好是成年人站立操作时的视线平齐高度，不用弯腰或者抬手就能完成所有参数调整。

　　设计思路上，整台设备的框架采用4040工业铝型材拼接而成，外部护板采用1.5mm厚的冷轧钢板折弯成型，表面做喷塑处理，颜色选了深灰色搭配深蓝色框架包边，这种配色一是耐脏，实验室环境下少量料液溅落、灰尘附着不会太明显，二是深蓝色的包边能让设备轮廓更清晰，避免人员走动时磕碰。所有的管路连接都采用快插式接头，不同管径的管路对应不同颜色的标识，进液管是蓝色、出液管是灰色、排污管是黑色，试验人员更换管路时不会接错。设备的舱门都采用隐藏式铰链和按压式门锁，外表面没有突出的五金件，既美观也能避免勾挂操作人员的工作服。

　　从功能特性来看，这台设备的结构预留了足够的膜组件安装空间，上层箱体内部可以同时安装3片1812型试验膜元件，也能通过更换适配架安装4040型的小试膜组件，不用改动整体框架结构就能适配不同规格的试验需求。底部储液槽的容积做了50L，足够支撑4小时以上的连续试验，不用中途频繁加料，储液槽底部设置了倾斜式排污口，试验结束后打开排污阀就能完全排空残留料液，清洗时也能快速冲净槽内残留。设备的左侧面预留了外接管路的过孔，如果需要对接外部的恒温槽、在线检测仪器，不用在箱体上额外打孔，直接从预留过孔穿管连接就行。

　　做逆向建模的时候，最开始拿到的是老型号的实体设备，没有任何原始图纸，所以每一个安装位的尺寸都要反复核对，比如泵组的安装底座要加减震垫，减震垫的压缩量要算进去，不然安装后泵组和箱体底板会出现硬连接，运行时振动噪音会超标；还有控制面板的嵌入式安装间隙，单边留0.5mm的安装公差，既能顺利装进去，也不会出现晃动的情况；脚轮的安装板要和铝型材框架的端面做加强连接，不能直接锁在薄护板上，不然推移时容易出现护板变形。这类试验设备的结构设计，最核心的不是追求多复杂的功能，而是要贴合实际试验的操作习惯，把每一个操作位的高度、每一个舱室的空间、每一个管路的走向都做顺，让试验人员用起来顺手，同时保证设备长期运行的稳定性，毕竟试验过程中如果因为结构问题出现漏液、振动停机，会直接影响试验数据的准确性，这也是做这类工业试验设备三维结构时最需要把控的核心点。
