铝型材搭建带式输送机可调活动支架

　　在轻工包装、电子组装、食品分拣这类连续输送作业场景里，带式输送机的安装适配性一直是现场调试的核心痛点——不同工位的进料高度差、地面平整度误差、后续产线调整的移位需求，都要求支撑结构不能做成焊死的固定架。这款活动支架就是针对这类需求设计的支撑构件，整体采用工业铝型材拼装结构，摒弃了传统方管焊接机架的笨重与不可调缺陷，所有连接节点均采用标准铝型材角件与内置螺栓锁紧，无需焊接作业，现场组装仅需内六角扳手即可完成，大幅缩短产线搭建周期。

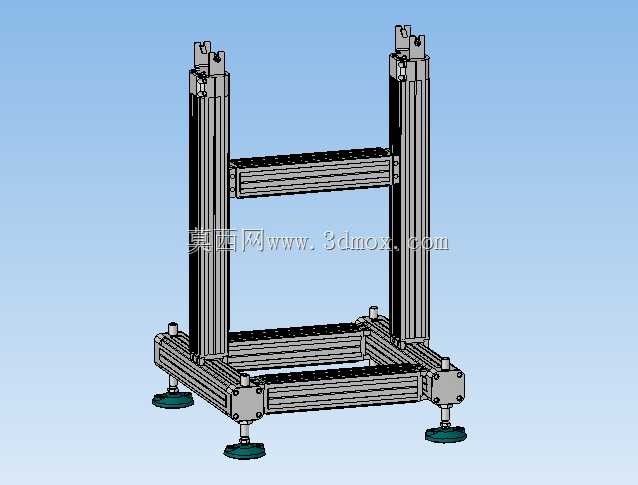

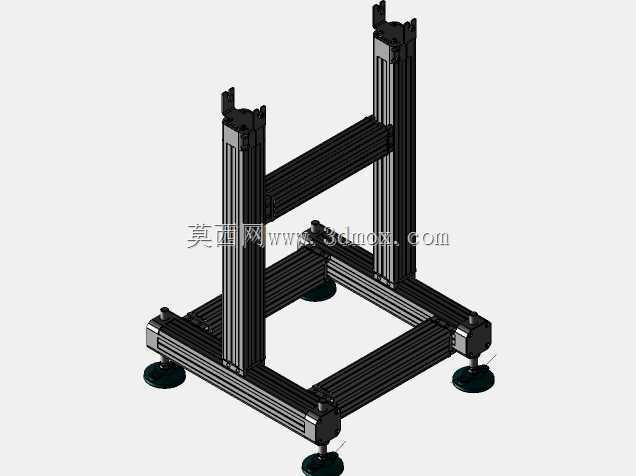

　　从实际功能来看，这款支架主要承担带式输送机主体的承载与位姿调整作用，底部配置的四个可调脚杯，单脚承载可满足常规轻型带式输送机的载荷要求，调节行程覆盖常见车间地面15-30mm的平整度误差，无需额外垫设钢板即可将支架顶面调至水平状态，避免皮带因机架倾斜出现跑偏、撒料问题。支架的上下两层横梁采用同规格铝型材搭建，下层横梁靠近脚杯位置，主要承担整体结构的抗扭刚度，避免支架受侧向推力出现平行四边形变形；上层横梁靠近立柱顶端，用于直接连接带式输送机的主体框架，连接点位预留了通用T型槽安装位，可适配不同宽度的轻型皮带线主体，无需在型材上额外钻孔攻丝，调整安装位置时仅需松开T型螺栓即可滑动对位。

　　设计思路上完全围绕模块化可调的核心需求展开，四根竖直立柱采用标准欧标铝型材，沿型材长度方向的T型槽可实现上层安装横梁的高度无级调整，能够适配不同高度的进出料工位对接需求，比如对接电子组装线的工作台面时可降低支架高度，对接包装机进料口时可升高支架，调整范围覆盖常规轻型皮带线0.4m-1.2m的常用安装高度区间，无需重新制作机架即可完成产线适配。结构受力层面，设计时将主要承载节点设置在型材角件的锁紧位置，通过角件的双向压紧力传递竖直载荷，避免螺栓受剪导致的连接松动，同时在立柱与上下横梁的连接位置额外加装了内置连接件，进一步提升框架的整体刚性，避免皮带运行时的振动导致支架出现共振异响。

　　安装边界方面，这款支架的底部轮廓尺寸根据适配的皮带线宽度做了对应加宽，左右方向的立柱间距比适配皮带线的框架宽度宽出40mm，预留出安装护边、驱动电机接线的空间，前后方向的横梁长度比皮带线的主体段长度短100mm，避免支架突出皮带线两端影响上下料作业。脚杯的底座直径为60mm，安装时无需预埋地脚螺栓，直接放置在硬化地面即可满足使用要求，若需要长期固定工位，也可通过脚杯底座的安装孔打入膨胀螺栓完成固定。支架整体的可拆卸设计也方便后续产线搬迁时的拆解转运，所有构件均可重复利用，不会像焊接机架那样切割改造后出现报废问题，适配柔性产线频繁调整工位的使用需求。在实际选型搭配时，可根据所承载皮带线的宽度、载荷选择对应截面规格的铝型材，常规100kg以内的轻型皮带线采用4040规格铝型材即可满足刚度要求，若承载更重的工件可更换为4080规格型材，整体框架的连接方式无需改动，具备极强的拓展适配性。
