机器人生产线工艺过程控制模块结构设计

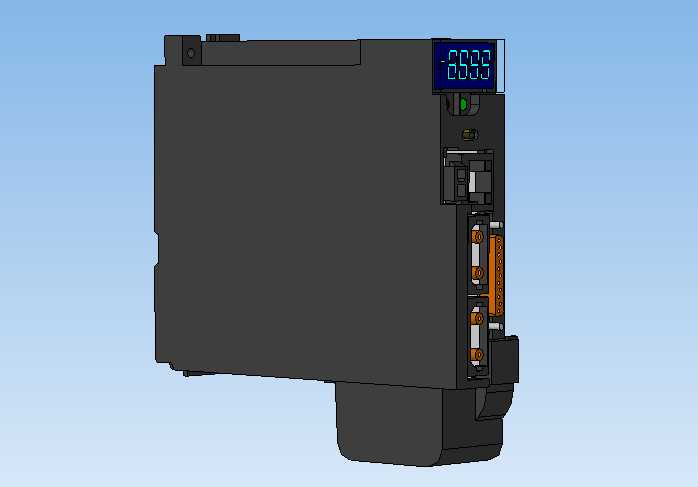

　　在汽车零部件、3C电子组装这类高节拍机器人生产线的电气柜布局中，这类控制模块是承担工位级工艺逻辑运算、信号交互的核心单元，直接对接产线的伺服轴、传感器、执行器，完成单工位的动作时序控制、工艺参数下发、异常状态联锁响应，区别于产线级的主PLC，这类模块更贴近现场工位，能缩短信号传输路径，降低分布式IO的通信延迟，适配高速分拣、精密装配这类对响应速度要求严苛的工序。从结构设计来看，模块采用标准导轨安装的盒式壳体，整体为方正的黑色阻燃工程塑料外壳，壳体侧面预留了标准的DIN导轨卡扣结构，安装时可直接卡装在电气柜内的35mm标准导轨上，相邻模块间可通过侧边的总线接插件直接拼接，无需额外布线，能大幅压缩电气柜的内部占用空间，

　　壳体的上下端面设计了密集的格栅式散热槽，配合内部电路板的贴壳导热设计，可在0-55摄氏度的柜内环境下长期稳定运行，避免高温导致的运算漂移或通信中断。模块正面集成了段码式状态显示屏，可实时显示当前工位的运行状态码、工艺参数值、故障代码，现场运维人员无需连接编程电脑，即可通过显示屏快速判断工位运行情况，显示屏下方设置了状态指示灯与操作按键，可完成模块地址拨码、手动复位、参数微调等现场操作，正面下半部分为可开启的接线端子舱，舱门采用卡扣式锁紧结构，开启后可露出内部的弹簧式接线端子，接线时无需额外工具，直接将剥好的线芯插入端子孔即可完成压接，相比传统螺丝端子，能减少现场接线的工时，同时避免长期运行后螺丝松动导致的接触不良问题。设计过程中，

　　首先要确定模块的安装边界，宽度方向适配标准电气柜的模组安装间距，单模块宽度控制在标准模组尺寸范围内，深度方向预留足够的接线空间，保证端子接线后舱门可正常闭合，不会与柜内的线槽或其他模组产生干涉；壳体的壁厚根据阻燃等级要求设置，兼顾结构强度与散热需求，外壳的边角做了圆弧过渡处理，避免安装过程中划伤操作人员或损坏线缆。在功能布局上，将强电接线区域与弱电通信区域做了物理分隔，中间设置绝缘挡片，避免强电串入弱电回路导致的芯片烧毁，通信接口采用屏蔽式接插件，可适配工业现场的电磁干扰环境，保证总线通信的稳定性，模块的供电回路设计了浪涌保护电路，可应对产线启停时的电压波动，避免模块因电压冲击损坏。这类模块在实际产线应用中，

　　通常会根据工位的IO点数、运算需求灵活配置，每个工位配置1-2个该类模块，通过工业总线与主站PLC通信，将工位的传感器信号、执行器状态上传至主站，同时接收主站下发的工艺指令，完成工位内的逻辑运算与动作控制，比如在焊接机器人工位，这类模块可直接对接焊枪的电流传感器、变位机的位置传感器，实时调整焊接参数与变位机转速，保证焊接质量的一致性；在装配机器人工位，可对接拧紧轴的扭矩传感器，实时记录拧紧扭矩值，完成装配质量的追溯。模块的外壳采用卡扣式组装结构，无外露螺丝，拆解时只需用平口螺丝刀撬动侧边的卡扣即可打开外壳，方便后期的维护与元器件更换，壳体表面做了哑光防静电处理，避免现场积灰与静电积累，适配工业现场的多尘环境。
