30x30规格正交交叉圆管固定连接支架

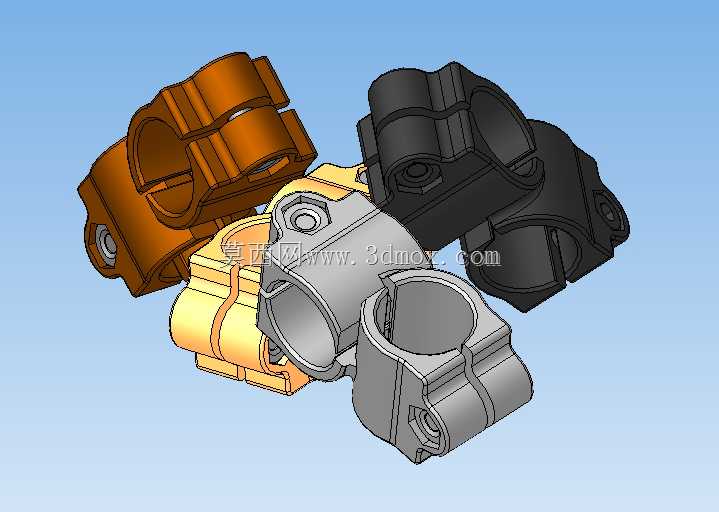

　　在工业管路排布、模块化机架搭建、户外管线架设、小型设备框架组装的现场作业中，两根圆管呈90度正交交叉的连接场景十分常见，这类位置如果采用焊接固定，不仅后期调整管路走向难度极大，焊接产生的热变形还会影响管架整体的形位精度，镀锌管等带防腐层的管材焊接后还需要额外做防腐补口处理，大幅提升施工与维护成本，这类交叉固定管支架就是针对这类场景开发的快装式连接构件。这款适配30mm外径圆管的交叉固定支架，采用对开式分体抱合结构，两个互相垂直的抱箍腔体呈正交分布，可同时卡入两根垂直交叉的圆管，通过侧面的锁紧螺栓施加抱紧力，无需在管材表面打孔、焊接，就能实现两根交叉管材的刚性固定，不会破坏管材本身的防腐层与结构强度，

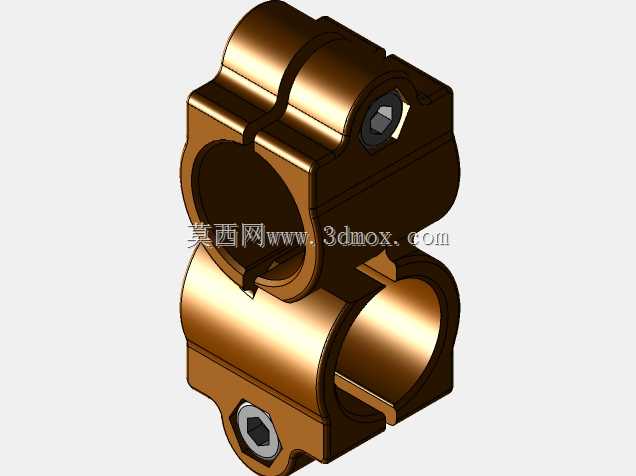

　　后期需要调整管路位置或者拆解维护时，只需松开锁紧螺栓即可移位，拆装效率远高于传统焊接或打孔螺栓固定的方式。从结构设计逻辑来看，这款支架的两个抱箍腔体采用一体化的基体衔接，避免了分体式正交连接件容易出现的两轴垂直度偏差问题，抱箍内壁做了与管材外径匹配的圆弧面设计，抱紧时与管材外壁的接触面积更大，单位面积的压应力更小，不会出现局部应力集中压伤薄壁管材的问题，同时更大的接触面积也能提升连接后的静摩擦力，保证管材受轴向力或者径向载荷时不会出现滑移错位。支架的锁紧位采用内凹式的螺栓沉台设计，螺栓锁紧后头部不会突出支架外表面，既可以避免安装使用过程中突出的螺栓头剐蹭管线或者操作人员，也能让支架整体外观更规整，在对外观有要求的明装管线、

　　展示类设备框架场景中也能适用。从安装边界来看，这款支架适配的圆管外径为30mm，两个正交方向的抱箍通径一致，可用于同外径圆管的交叉固定，支架本体的最大外轮廓尺寸在抱紧状态下不会超出管材外圆过多，在密集排布的管路场景中，相邻支架之间不会出现干涉问题，安装时只需将两个对开的半体分别扣在两根交叉管材的外侧，对准螺栓孔位后穿入锁紧螺栓，按照对称拧紧的顺序逐步施加扭矩，直到两个半体的结合面完全贴合即可，不需要额外的定位工装，普通作业人员使用常规内六角扳手就能完成安装。在实际应用场景中，这类支架既可以用于工业生产线上的压缩空气管路、冷却水管路的正交交叉位置固定，也能用于模块化精益管货架、物料周转车的框架交叉节点加固，还能在农业大棚骨架、

　　户外遮阳棚支架、安防监控设备的立杆横臂交叉位置使用，针对不同的使用环境，支架可选用不同的材质做表面处理，比如普通室内场景采用工程塑料或者镀锌碳钢材质即可满足防腐与强度要求，户外腐蚀环境则可以选用尼龙加玻纤材质或者304不锈钢材质，适配不同的工况需求。从受力特性来看，这款交叉支架的正交一体化结构可以同时承受两个管材方向的径向载荷与一定的扭矩载荷，相比采用两个单管抱箍拼接固定的方式，整体连接刚性更强，在受振动的设备管路场景中使用时，不会出现两个抱箍之间相对移位导致的管路松动问题，抱箍与管材之间的抱紧力可以根据实际载荷需求调整螺栓锁紧扭矩，针对需要承受较大载荷的机架节点，可以适当提升锁紧扭矩来增大静摩擦力，保证连接可靠性。在三维建模过程中，这类支架的建模重点在于两个正交抱箍腔体的同轴度与垂直度公差控制，抱箍的圆弧面需要与适配管材的外径做合理的公差配合，既要保证安装时能够顺利卡入管材，又要避免间隙过大导致抱紧后出现松动，螺栓沉台的位置需要做合理的壁厚加强，避免锁紧螺栓时应力集中导致支架本体开裂，两个半体的结合面需要做贴合度设计，保证锁紧后结合面完全贴合，受力均匀分布。
