铝型材配套迷你辊道输送承载结构

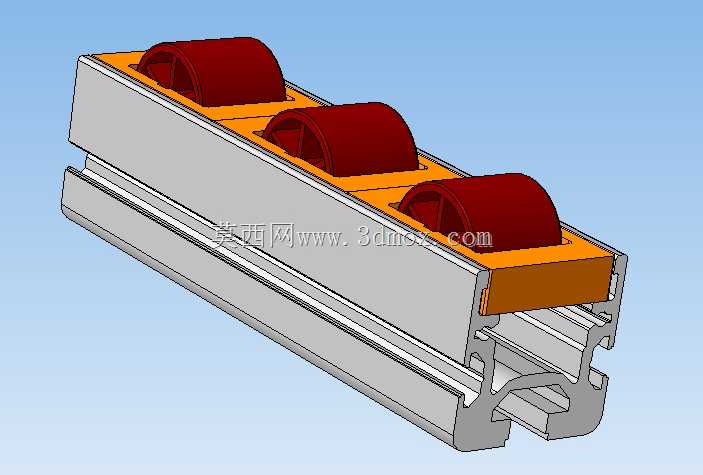

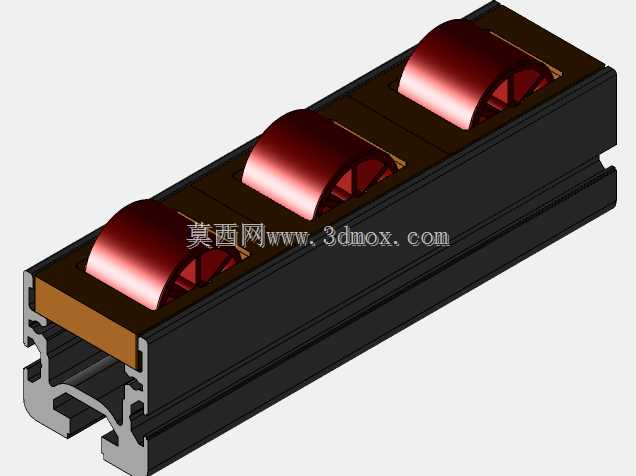

　　在车间流水线、工位周转台的轻量化物料输送场景里，这类嵌装在工业铝型材槽位内的迷你辊道单元，是替代传统皮带输送、流利条输送的高适配性承载部件，尤其适合电子组装线、小型零件分拣工位、工装板回流段这类对安装空间有严格限制的场景。不同于常规外置安装的输送辊组，这款辊道结构完全依托标准工业铝型材的型腔槽口做安装基准，不需要额外设计焊接支架或者打孔固定支架，能直接卡入对应规格的铝型材槽内完成装配，大幅压缩了输送段的整体安装高度，对于多层布局的紧凑工作台、线边周转架来说，能有效释放垂直方向的操作空间。从结构设计逻辑来看，整个辊道单元采用分段式承载座设计，橙色的嵌装基座刚好匹配铝型材的上槽口轮廓，基座上预留的三个辊轮安装位，

　　每个辊轮都采用独立的转轴支撑，辊轮外缘采用高耐磨的非金属材质，既可以降低小型工装板、轻质物料滑动时的摩擦阻力，也能避免金属辊轮直接接触工件表面造成的刮擦损伤，对于表面质量要求较高的通讯类零件、电子外壳类工件的输送场景适配性极强。安装边界上，这款辊道单元的基座宽度完全匹配对应型号铝型材的槽口内宽，装配后基座上表面与铝型材上表面基本齐平，不会出现突出的磕碰棱边，辊轮突出基座的高度控制在极小范围内，当物料放置在辊道上时，接触点的支撑高度差不超过2mm，能保证轻质物料输送过程中的平稳性，不会出现卡滞、颠簸的问题。在实际工况使用中，这类迷你辊道通常成段拼接使用，单段单元可以根据铝型材的长度灵活裁切或者拼接，相邻单元之间不需要额外的连接配件，

　　直接依托铝型材的槽位就能完成顺次对接，拼接后的辊道平面度可以控制在工装板输送的允许公差范围内，不需要额外做调平处理。辊轮的转轴采用过盈配合嵌装在基座的安装孔内，不需要额外的紧固件固定，装配时只需要将辊轮压入对应孔位即可，后期维护更换单个辊轮时，只需要用顶针将旧转轴顶出就能完成替换，维护成本远低于整体式的流利条结构。不同于常规大直径输送辊，这款迷你辊轮的直径较小，适合输送重量在5kg以内的小型工件或者工装板，当工位需要实现物料的手动推移、重力自滑输送时，这种结构的阻力系数远低于直接在铝型材表面滑动，也不会像流利条那样因为条型结构的间隙造成小零件卡入缝隙的问题。基座的材质采用高强度工程塑料，自身具备一定的形变余量，

　　当铝型材存在轻微的安装形变时，基座可以随型材的形变做微量适配，不会因为硬接触出现基座开裂的问题，同时塑料基座本身与铝型材接触不会产生电化学腐蚀，长期在车间多尘、有少量切削液飞溅的环境下使用，也不会出现锈死、粘接难以拆卸的问题。在做三维结构设计时，这类辊道单元的建模需要重点匹配铝型材的槽口轮廓尺寸，尤其是基座两侧的卡接凸台尺寸，必须严格对应铝型材槽的内宽、槽深公差，保证装配后既不会因为尺寸过松出现辊道窜动，也不会因为尺寸过紧无法顺利卡入槽内；辊轮的安装孔位同轴度需要控制在合理范围内，避免辊轮转动时出现卡滞、偏磨的问题；同时要预留辊轮转动的间隙，避免辊轮侧面与基座侧壁产生摩擦，增大输送阻力。在设备选型适配时，需要根据输送物料的单重、接触面积确定单段辊道上布置的辊轮数量，当物料底部接触面积较小时，可以适当加密辊轮的布置间距，避免物料因为支撑点不足出现倾斜卡滞；如果是重力自滑的倾斜输送场景，还需要根据倾斜角度核算辊轮的转动阻力，保证物料能依靠自重顺利滑动，不会出现中途停滞的问题。
