三菱BHW-T10U 2P双极断路器结构设计

　　这款双极开关属于终端配电回路的核心保护元件，日常在民用住宅分户箱、小型设备控制柜、商用场所照明配电回路中承担通断与保护双重作用，可同时对火线、零线两路线路进行同步分合控制，避免单极开关断开后零线仍带电的安全隐患，在检修回路时能提供更可靠的断电隔离间隙。从结构设计逻辑来看，整体采用模数化宽度设计，适配行业通用的35mm标准DIN导轨安装，安装时只需将背部的卡扣对准导轨推入即可完成固定，拆卸时用一字螺丝刀撬动底部的解锁卡扣即可快速取下，无需额外打孔固定，适配现有绝大多数配电箱的安装梁尺寸，不会出现与相邻回路元件干涉的问题。进出线端均采用压线式接线端子，端子的压线板做了防滑齿纹处理，适配1.5-6平方毫米的铜芯导线，

　　拧紧螺丝后能牢牢咬合导线线芯，避免长期使用后因热胀冷缩或振动出现接线松动、打火的问题，端子外部配有防触电挡板，仅在插入导线时才会被顶开，日常状态下能遮挡带电部位，降低接线时误触带电体的风险。操作手柄采用突出式设计，手柄的操作行程做了阻尼优化，分合闸时的反馈力度清晰，合闸到位后有明显的卡位手感，不会因柜体振动出现误脱扣的情况，手柄表面做了防滑纹理，戴绝缘手套操作时也能稳定施力。内部的脱扣机构采用速动结构，不管操作手柄的速度快慢，触头的分合速度都由机构弹簧决定，能快速拉断电弧，避免触头长时间拉弧烧蚀，延长元件使用寿命。外壳采用阻燃耐冲击的热固性塑料材质，表面做了哑光防眩光处理，在配电箱内的强光环境下也不会反光影响操作判断，

　　外壳的拼接缝隙控制在0.2mm以内，能有效阻挡灰尘和小飞虫进入内部机构，同时满足IP20的防护等级要求，手指无法直接触碰内部带电部件。两侧设计有标准化的拼接卡槽，可与同系列的漏电附件、过欠压附件直接拼接组合，无需额外接线即可扩展保护功能，拼接后整体外形平整，不会出现高低差影响配电箱盖板的安装。在实际选型应用中，这类双极开关多用于220V交流回路的总进线保护，或者对安全性要求较高的壁挂式空调、电热水器等大功率插座回路，当回路出现过载、短路故障时，内部的热脱扣元件和磁脱扣元件会分别响应，热脱扣元件在回路电流超过额定值一定时间后，通过双金属片受热弯曲触发机构脱扣，磁脱扣元件则在短路大电流出现时瞬间吸合衔铁触发脱扣，快速切断故障回路，

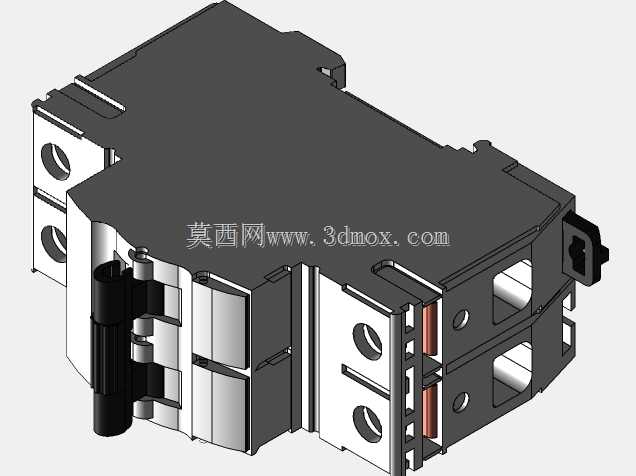

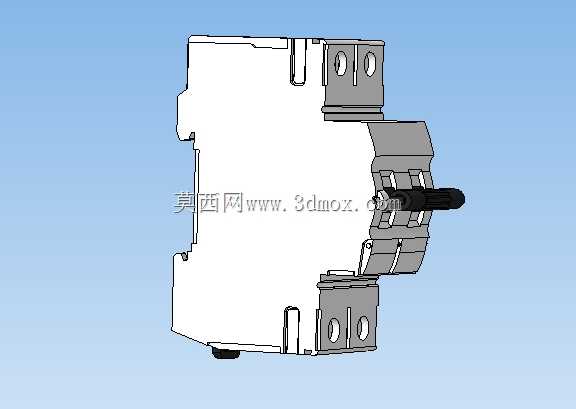

　　避免故障扩大引发线路起火或设备烧毁。建模过程中严格还原了实物的安装边界尺寸，整体高度、深度都匹配常规配电箱的内部空间要求，接线端子的位置、操作手柄的突出高度都与实物一致，可直接用于配电箱的布局布线仿真，提前校验不同元件之间的接线空间、操作间隙是否足够，避免实际装配时出现手柄被盖板挡住、接线端子距离箱体侧壁过近无法操作的问题。模型还原了外部所有的结构细节，包括导轨卡扣的解锁结构、端子螺丝的位置、外壳的散热槽、产品标识的刻印区域，在做配电系统三维装配时，可直接调用该模型完成整箱的布局设计，不需要再对模型进行二次修改，能有效提升配电柜体设计的效率，减少实际装配时的干涉问题。
