带交叉滚轮的短行程精密直线导轨结构

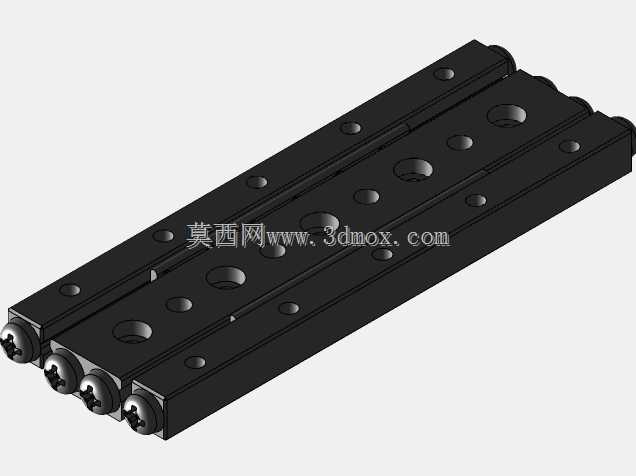

　　在精密检测设备、小型光学调整平台、半导体晶圆搬运工位这类对导向精度、运动平顺性要求极高的场景里，普通滚珠导轨往往因为预压调节难度大、微行程下存在爬行问题，很难满足微米级的进给需求，而交叉滚轮式的线性导轨恰好能填补这部分应用空白。这款导轨采用交叉排布的圆柱滚柱作为滚动体，相邻滚柱的轴线呈90度垂直交错布置，滚柱在导轨本体与滑块的V型滚道之间做纯滚动，相比同规格的滚珠导轨，接触形式从点接触变为线接触，承载能力能提升40%以上，同时刚性表现更优，在承受偏载、倾覆力矩的时候，滚道受力变形量更小，能长期保持稳定的导向精度。

　　从结构设计逻辑来看，这款导轨没有采用传统导轨的保持架分段式设计，而是将滚柱循环通道集成在滑块内部，整体结构更紧凑，适配安装空间狭小的精密工位。导轨本体的基准面做了0.002mm/100mm的平面度管控，安装孔采用沉头孔设计，孔位公差控制在±0.02mm以内，安装时可以直接通过螺栓将导轨固定在设备安装基准面上，不需要额外做销钉定位就能满足常规精度要求，能大幅减少现场装配的调校时间。滑块端面设置了防尘密封刮片，采用丁腈橡胶材质，唇边与导轨表面的过盈量控制在0.1-0.15mm，既能阻挡加工过程中产生的金属碎屑、粉尘进入滚道内部，又不会因为摩擦力过大影响滑块的轻载运行平顺性，即使在千级洁净车间的环境下使用，也不会因为密封件掉屑影响生产环境洁净度。

　　这款导轨的有效行程为50mm，导轨总长度根据行程加上两端的限位结构余量控制在120mm左右，导轨宽度15mm，滑块整体高度12mm，安装边界尺寸紧凑，非常适合集成在小型精密滑台、微调机构内部。滚柱直径选用1.5mm的高精度轴承钢滚柱，滚柱的圆柱度公差控制在0.0005mm以内，滚道表面经过淬硬处理，硬度达到HRC58-62，表面粗糙度Ra0.2以下，能保证长期运行无明显磨损，额定动载荷满足小型精密工位的负载需求，在额定负载下运行寿命能达到上万小时。在实际选型使用时，需要注意安装基准面的平行度公差要控制在0.01mm/100mm以内，如果安装面平面度超差，会导致滚柱受力不均，出现运行卡滞、精度快速衰减的问题；预压调节可以通过滑块侧面的调节螺钉实现，轻载高精度场景可以选用零预压或者微预压状态，有冲击负载的工位可以适当加大预压量，但预压过大会导致运行阻力上升，需要结合实际负载工况匹配。

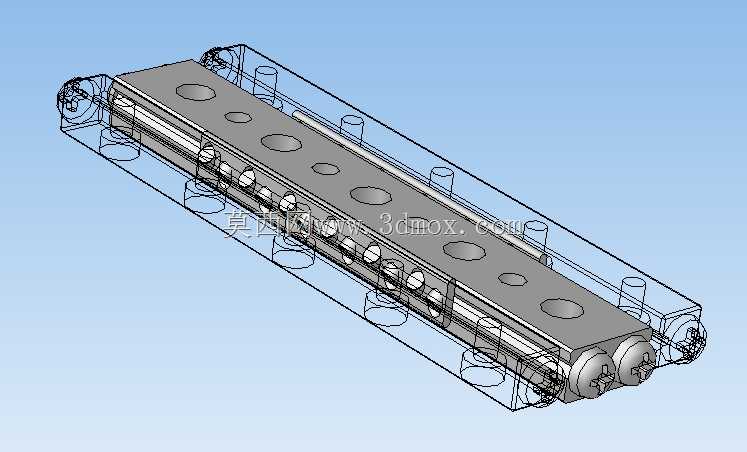

　　不同于长行程传动用的重载直线导轨，这类短行程交叉滚轮导轨的核心优势在于微进给特性，在微米级的小行程移动时，不会出现普通导轨常见的动静摩擦力差过大导致的爬行现象，运动分辨率能达到亚微米级，非常适配光学镜头调焦、精密探针检测、微组装工位这类需要频繁做微小位移调整的设备场景。建模过程中对滚柱与滚道的接触区域做了细节还原，能清晰看到交叉滚柱的排布方式、循环通道的结构形式，以及安装孔位、密封件的装配关系，既可以作为精密机构设计时的选型参考，也能直接用于小型设备的虚拟装配干涉检查，验证导轨在整体设备布局中的安装空间是否充足，避免实际加工装配时出现结构干涉问题。
