小行程交叉滚轮直线导轨结构

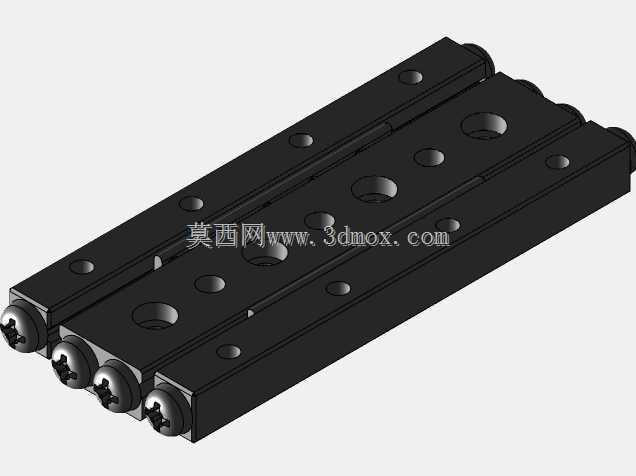

　　在精密滑台、小型检测设备、光学调整架这类需要短行程高精度直线运动的场景里，普通滚珠导轨往往因为安装空间受限、预压调整繁琐难以适配，交叉滚轮式的线性导轨恰好填补了这部分选型空白。这款导轨采用交叉排列的滚轮作为滚动体，相比同尺寸规格的滚珠导轨，滚动体与滚道的接触形式为线接触，承载能力和抗倾覆表现更优，在垂直安装、侧向受力的使用场景下，不会轻易出现卡顿、间隙突变的问题。从结构设计来看，导轨主体采用一体化的滑块与轨道配合形式，滚轮以90度交叉的方式排布在滑块与轨道的V型滚道之间，相邻滚轮的轴线互相垂直，能够同时承受来自上下、左右四个方向的载荷，不需要额外增加导向附件就能实现双向约束，大幅压缩了整体安装占用的空间。导轨的行程覆盖40mm范围，

　　滚道直径参数适配1.5mm级别的精密传动需求，滑块端面预留了十字槽安装螺钉的沉孔位置，安装时可以直接从滑块正面锁付固定螺丝，不需要在导轨侧面预留操作空间，对于紧凑布局的小型设备来说，这种安装方式能有效降低装配难度，减少周边结构的避让设计工作量。在实际选型应用中，这类导轨常被用在半导体检测探针台的微调滑台、实验室光学仪器的镜片调整架、小型自动化点胶设备的Z轴进给单元里，这些场景的共同特点是行程短、运动灵敏度要求高，不允许出现爬行现象，交叉滚轮的滚动摩擦阻力小，启动阻力与运动阻力差值极小，即使是微米级的进给量也能平稳响应，不会出现粘滑导致的定位误差。设计建模时，滚道的形位公差控制是核心要点，V型滚道的角度偏差、

　　直线度公差直接影响滚轮的接触应力分布，如果滚道加工角度出现偏差，滚轮会出现偏磨，短时间使用后就会产生间隙，影响运动精度；建模过程中需要严格控制滚轮与滚道的配合预压量，预压过大会增加运动阻力，加速滚轮磨损，预压过小则会存在反向间隙，无法满足精密传动的要求。滑块上的安装孔采用等间距排布，孔位的位置度公差需要与常用的小型设备安装孔系匹配，方便用户直接替换同规格的其他导轨产品，不需要重新加工安装板。导轨的端部没有设计额外的保持架挡块，依靠滚道与滚轮的型面配合实现限位，在40mm的额定行程内，滚轮不会从滚道脱出，这种无额外挡块的设计进一步减少了导轨的整体长度，让整体结构更加紧凑。从安装边界来看，这款导轨的整体截面尺寸偏小，

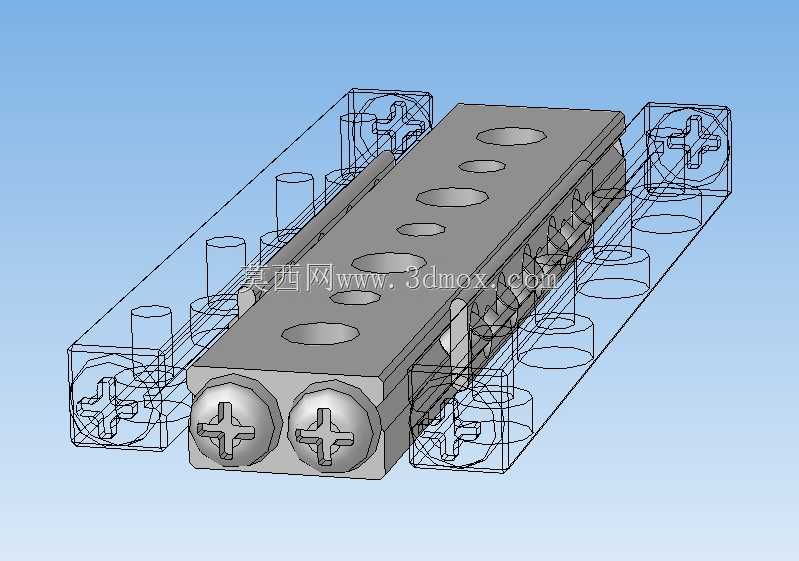

　　安装时只需要在安装基板上加工出对应的定位面与螺纹孔，不需要额外加工避让槽，导轨的基准面与安装面的平面度要求控制在0.02mm以内，就能保证装配后的运动顺畅度；如果安装面平面度超差，会导致导轨变形，滚轮卡滞，运动阻力陡增。在日常使用维护中，这类交叉滚轮导轨不需要频繁加注润滑脂，滚轮本身自带自润滑保持架，能够在长时间运行过程中保持稳定的摩擦系数，相比滑动导轨，维护工作量大幅降低，适合在洁净室、无尘车间这类不方便频繁维护的场景下使用。建模过程中对滚轮的交叉排布结构做了完整的细节还原，包括滚轮的销轴、滚道的接触曲面、安装螺钉的沉孔结构都做了1:1的建模还原，能够直接用于设备的装配干涉检查、运动仿真验证，结构设计人员可以直接参考这个模型的安装尺寸完成整机的布局设计，不需要反复测绘实物调整孔位与边界尺寸，能有效缩短小型精密传动机构的设计周期。
