25x25规格正交交叉管路固定夹持支架

　　在工业管路搭建、模块化生产线流体输送布局、设备外围气动液压管线排布、工装夹具框架搭建等场景中，两根正交布置的圆管交汇位置的固定一直是现场安装的常见痛点，传统的固定方式多采用扎带捆绑、焊接支架或者两个独立管夹拼接，不仅安装效率低，长期受管线振动、外力拉扯时容易出现松动移位，还会破坏管材表面防腐层，后期管线调整维护的难度也较高。这款交叉固定管支架正是针对这类正交管路交汇固定需求开发的专用夹持构件，适配外径25mm的标准圆管正交连接场景，能在不破坏管材本体的前提下实现两根垂直交叉圆管的可靠锁紧，为管线系统提供稳定的支撑定位。

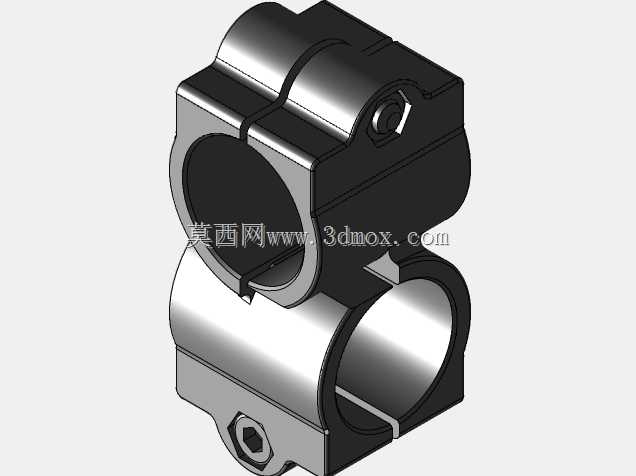

　　从结构设计逻辑来看，这款支架采用分体式对夹锁紧结构，整体由两个互相垂直的抱夹腔体整合为一体，每个抱夹腔体都设计为上下对开的半圆弧结构，圆弧内径与25mm圆管外径做适配公差设计，合模后能完整包裹管材圆周面，相比单点压紧的固定方式，圆弧面接触的受力更均匀，不会出现局部应力集中压伤薄壁管材的问题。每个抱夹腔体的锁紧位置采用内六角螺栓压紧结构，螺栓选型匹配标准内六角扳手通用规格，现场安装时不需要专用工具，穿管到位后交替拧紧两个腔体的锁紧螺栓即可完成固定，安装过程中可以灵活调整支架在两根管材上的轴向位置，待整体管线布局校准到位后再最终锁紧，适配现场安装时的位置微调需求。

　　从实际使用的功能特性来看，这款支架的两个抱夹腔体为90度正交布置，能保证固定后的两根管材保持严格的垂直角度，避免管线安装后出现歪斜错位，影响后续管线接驳或者设备运行。支架的本体结构做了加强筋过渡设计，在两个抱夹腔体的连接位置设置了圆弧过渡的加强结构，能承受管材自身重量、管线内流体脉动带来的载荷以及外部偶然的碰撞冲击力，长期使用不会出现连接位置开裂变形的问题。针对不同的使用环境，支架可采用不同材质加工，常规工业场景下采用增强尼龙材质时具备绝缘、耐腐蚀、重量轻的优势，适合气动管线、低压输水输气管路的固定；采用铝合金压铸成型的版本强度更高，重量远低于钢制支架，适合设备框架、轻型输送线的管路搭建；采用不锈钢加工的版本则可用于化工、户外潮湿等有防腐要求的场景。

　　在安装边界与尺寸适配方面，这款支架适配的管材外径公差范围为24.7mm-25.3mm，覆盖市面上常规的PVC线管、不锈钢圆管、铝合金圆管、镀锌钢管等常用25mm规格管材的尺寸公差范围。支架安装完成后，两个正交方向的管材中心距为固定值，能保证多组支架并排使用时的管线排布整齐统一，不会出现高低错落的情况。支架的外轮廓做了圆角钝化处理，没有尖锐的棱角，安装和后期维护过程中不会划伤操作人员，也不会刮破管线外层的保护套。锁紧螺栓的拧紧力矩有明确的适配范围，针对不同材质的管材可以调整拧紧力度，薄壁塑料管材安装时不需要过大的拧紧力矩即可实现足够的抱紧力，避免管材被夹扁变形；金属管材安装时可适当加大拧紧力矩，提升抗扭转、抗拉扯的固定强度。

　　在实际工程应用中，这类交叉固定管支架的使用场景覆盖非常广，在自动化生产线上，可用于固定设备的气动供气管路、传感器走线护管，将正交布置的管线整齐固定在设备框架上，避免管线散乱拖挂影响设备运动部件运行；在农业灌溉系统中，可用于搭建温室大棚的喷淋管路支架，快速实现横竖交叉灌溉管的固定，相比传统的铁丝捆绑方式，安装效率提升数倍，且不会因为长期日晒雨淋出现锈蚀松动的问题；在工装夹具制作中，可用于搭建柔性工作台的物料架、工具挂架的框架连接，不需要焊接即可快速组装框架结构，后期调整框架布局时只需要松开螺栓即可重新调整位置，重复利用率远高于焊接式支架；在家具制作、户外展架搭建等民用场景中，这类支架也可用于圆管结构的正交连接，实现无焊接快速组装，提升搭建效率。

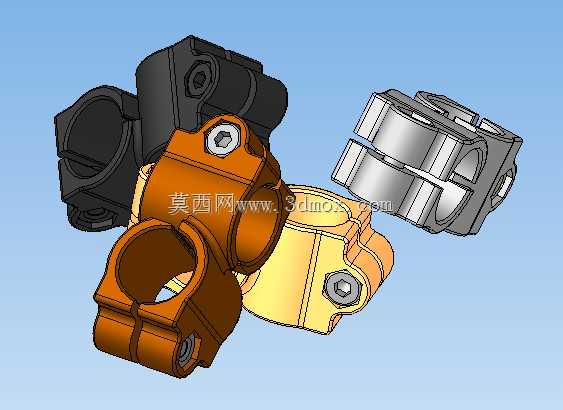

　　设计这款支架的三维模型时，重点还原了对夹结构的配合公差、螺栓安装孔的位置精度、圆弧夹持面的轮廓度，模型中清晰呈现了支架的分体结构、锁紧位置的细节、加强筋的过渡形态，能直接用于工程选型时的结构校核、安装布局模拟，也可作为非标支架改型设计的基础模型，根据实际使用的管材尺寸调整夹持腔内径、调整两个腔体的交叉角度即可衍生出适配不同规格、不同夹角的管路固定支架，大幅降低同类构件的重复设计工作量。
