带制动功能蜗轮蜗杆减速电机组

　　在自动化输送线、立体仓储堆垛设备、中小型起重辅机、包装机械主传动这类需要精准停位、负载保持的工况里，普通蜗轮减速电机往往会因为停机后负载惯性反转、溜车带来定位偏差甚至安全隐患，带制动器的蜗轮电机就是针对这类场景做的集成化传动方案。这套系列化的蜗轮电机，把制动模块直接集成在电机尾端，和蜗轮减速箱做同轴直连设计，省去了用户额外加装外置制动器的安装匹配工作，也避免了外置制动带来的同轴度偏差、额外占用安装空间的问题。

　　从结构设计逻辑来看，这套电机的蜗轮副采用的是渐开线圆柱蜗杆匹配斜齿蜗轮的啮合形式，蜗杆和电机输出轴做一体化加工，减少了中间联轴器带来的传动背隙，蜗轮部分采用锡青铜材质嵌装在铸铁轮毂上，既保证了啮合面的耐磨性能，又控制了整体的材料成本，减速箱的壳体采用方形法兰式一体铸造成型，安装面的平面度控制在0.05mm以内，不管是水平安装还是垂直法兰安装，都能保证和设备安装基面的贴合度，避免长期运行出现壳体渗油、连接螺栓受力不均断裂的问题。集成的制动器属于断电制动型，也就是设备正常通电运行时制动器的电磁线圈吸合摩擦片，解除制动状态，一旦设备断电或者触发急停信号，电磁线圈失电，弹簧立刻推动摩擦片压紧制动盘，在0.2秒内完成锁止，完全可以满足大部分工业设备的停位精度要求，不会出现负载下滑的问题。

　　从安装边界来看，这个功率段覆盖0.75kW到2.2kW的系列机型，输出轴的中心高按照功率梯度做了标准化设计，0.75kW机型中心高为71mm，1.5kW机型中心高为80mm，2.2kW机型中心高为90mm，输出轴径分别对应22mm、28mm、32mm，法兰安装孔的孔距也和通用型蜗轮减速电机的安装尺寸完全兼容，用户如果是替换原有同功率段的普通蜗轮电机，不需要重新加工设备的安装基面，也不用更改传动连接件的尺寸，直接替换即可。输出轴的负载端预留了标准键槽，键槽的对称度控制在0.02mm以内，不管是配装链轮、同步带轮还是联轴器，都能保证传动的同轴度，减少运行过程中的径向跳动。

　　在实际选型应用中，需要注意不同速比对应的输出扭矩边界，比如小速比机型适合输送线这类连续运行、转速要求稍高的场景，大速比机型适合低速重载、需要大输出扭矩的翻转机构、提升辅机场景，制动器的制动力矩是按照对应机型额定输出扭矩的1.5倍做匹配的，完全可以覆盖额定负载下的制动需求，不需要额外核算制动力矩。接线部分，电机的动力接线盒和制动器的接线盒做了分体式设计，分别布置在电机壳体的两侧，接线时可以分别走动力线缆和控制线缆，避免强电对制动控制信号的干扰，接线盒的防护等级达到IP54，在普通车间的多粉尘、少量溅水场景下都能稳定运行，不需要额外做防护罩。

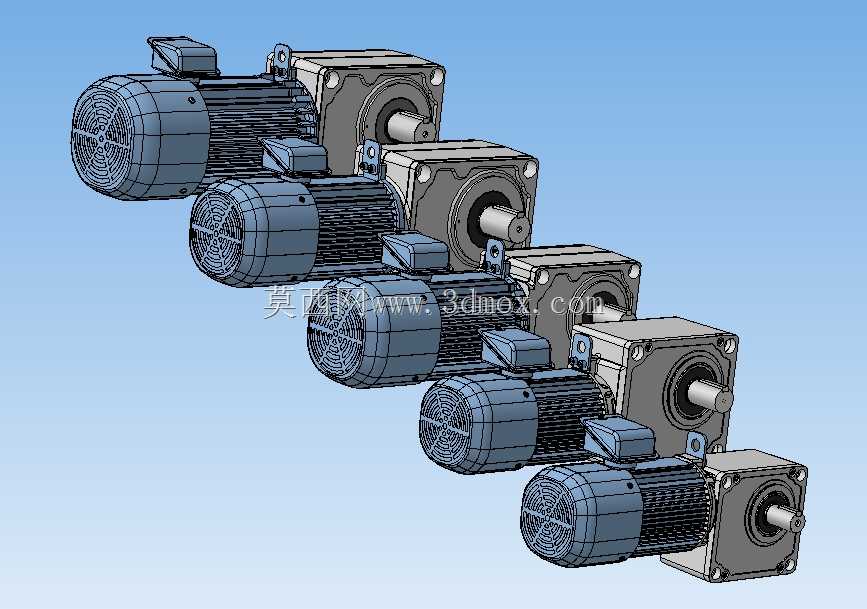

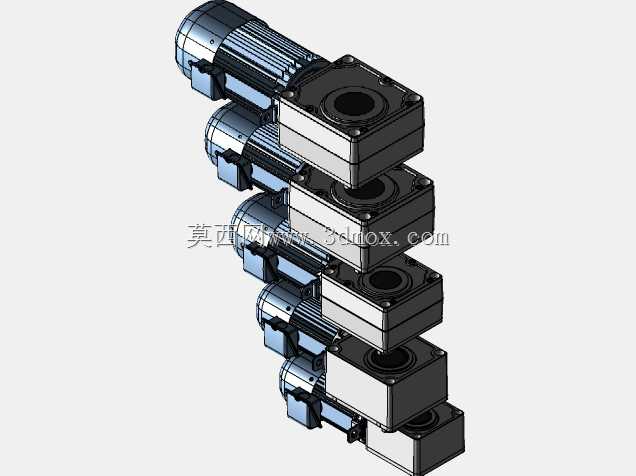

　　建模过程中，这套系列模型把不同功率段的机型做了参数化关联，只要调整功率参数，对应的壳体尺寸、轴径、法兰尺寸都会自动匹配更新，方便设计人员在做设备整体布局时直接调用对应规格的模型，不需要反复调整安装尺寸，每个部件的建模都按照实际加工的公差要求做了配合间隙预留，比如轴承位的配合公差、蜗轮和输出轴的过盈配合量、制动器摩擦片的活动间隙都和实际实物保持一致，在做虚拟装配、运动仿真的时候，可以真实模拟设备运行时的传动状态，检查是否存在干涉问题，提前规避实际装配时可能出现的尺寸不匹配问题。
