小行程交叉滚柱直线导轨结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:682624
  • 小行程交叉滚柱直线导轨结构设计
  • 小行程交叉滚柱直线导轨结构设计

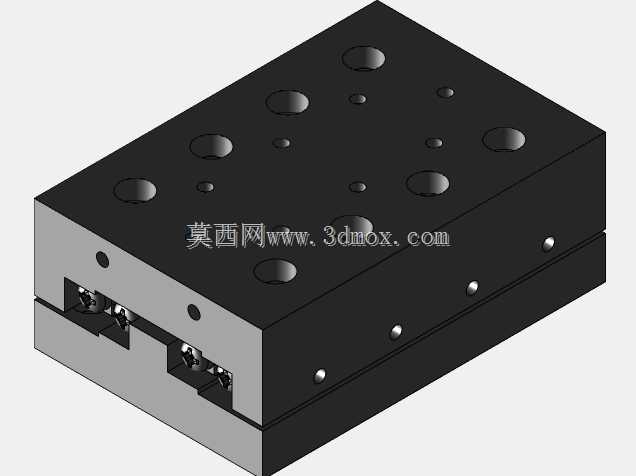

  做精密滑台设计的工程师大多有体会,小行程高精度的导向场景里,普通滚珠导轨往往因为滚珠点接触的刚性局限,在轻载高频往复的工位上容易出现振动纹,尤其是光学检测工位、半导体晶圆搬运的微移平台,对导向件的间隙、行走平行度要求到微米级,这时候交叉滚柱导轨的优势就很明显。这款结构的滚柱直径做了1.5mm的规格,额定行程覆盖40mm,刚好适配多数桌面级精密设备的微移需求,比如小型点胶机的针头微调滑台、生物检测设备的试剂仓推送机构、手机摄像头模组的对焦位移台,这类场景不需要长行程,但是要求导向过程无爬行、重复定位精度稳定,交叉排列的滚柱在V型滚道内做纯滚动,相比同尺寸滚珠导轨的接触刚度能提升40%以上,侧向抗倾覆力矩的表现也更好,不用额外增加辅助导向块就能承受偏载。

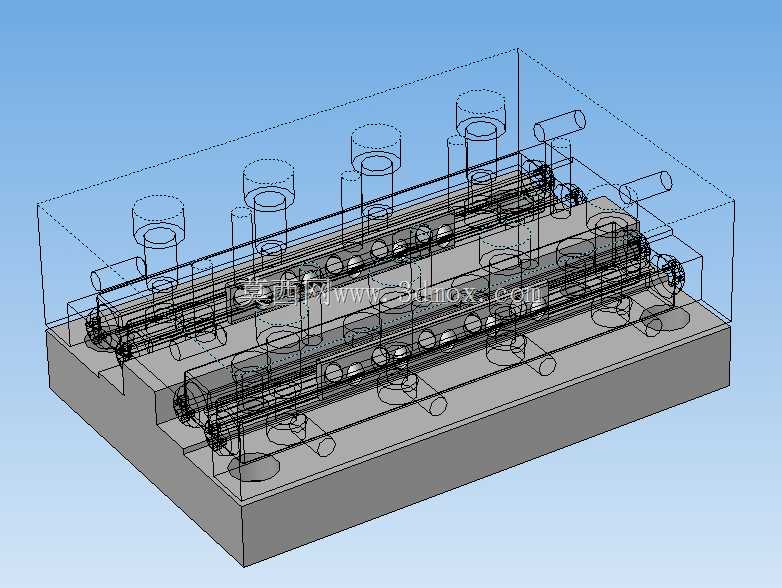

  从结构设计逻辑来看,这款导轨采用保持架将滚柱按90度交叉排列,相邻滚柱的轴线互相垂直,滚柱在两个经过精密磨削的V型滚道之间滚动,单根导轨就能同时承受径向、反径向、侧向四个方向的载荷,相比需要两根平行导轨组合承载的滚珠导轨,安装时的平行度调校难度更低,对安装基面的平面度公差要求也更宽松,小尺寸设备的安装板往往是薄铝板加工,基面平面度很难做到0.01mm以内,这款导轨的滚柱接触长度更长,能在一定程度上补偿基面的形位误差,不会出现卡滞或者行走阻力突变的问题。导轨的滚道和基座做了一体化设计,没有额外的拼接结构,避免了装配带来的累积误差,安装孔位采用沉头孔设计,孔位间距按照通用精密滑台的安装规范排布,能直接替换同行程规格的进口微型导轨,不需要重新加工安装板的孔位,对于做设备降本迭代的工程师来说,能减少不少改图工作量。

  安装边界方面,这款导轨的整体截面高度控制得很低,总厚度不到10mm,适合安装空间紧凑的便携检测设备、小型自动化模组,安装时只需要保证两根配对导轨(如果是双导轨使用场景)的滚道平行度在0.02mm以内,预压可以通过调整安装螺钉的锁紧力矩来微调,不需要额外增加预压片,保持架的两端做了限位结构,满行程运动时不会出现滚柱脱落的问题,日常维护只需要定期在滚道表面涂抹少量锂基润滑脂,就能保证长期运行的精度稳定性,不会因为润滑不足出现磨损加剧的情况。在实际选型时要注意,这类交叉滚柱导轨的额定动载荷是按照滚柱的接触线长度计算的,40mm行程的规格刚好能满足1kg以内负载的高频往复运动,每秒100mm的运动速度下不会出现滚柱打滑的问题,要是用在负载更大的场景,可以选择更大滚柱直径的规格,不过1.5mm滚柱的规格已经能覆盖绝大多数微型精密设备的需求,尤其是对安装空间有严格限制的场景,这款结构的尺寸冗余量很小,不会占用多余的设备内部空间。

  很多工程师做微型滑台设计时容易忽略导向件的侧向承载能力,比如在滑台上安装垂直方向的检测探针,探针下压时会给导轨带来侧向的倾覆力矩,普通微型滚珠导轨因为接触面积小,长期运行后容易出现滚道压痕,导致行走精度下降,而交叉滚柱的线接触形式能更好地分散这类偏载,接触应力更小,长期运行后的精度保持性更好,这款结构的滚道表面做了淬硬处理,表面硬度达到HRC58-62,耐磨性能满足工业设备3年以上的使用寿命要求,不需要频繁更换导向件。另外,导轨的两端没有设计额外的密封端盖,因为是用在洁净室内的精密设备场景,没有粉尘和切削液的侵扰,去掉端盖能进一步降低整体高度,减少运动时的阻力,要是用在有少量粉尘的场景,可以在滑块两端增加简易的刮屑片,不需要改动导轨的主体结构,拓展性比较强。
