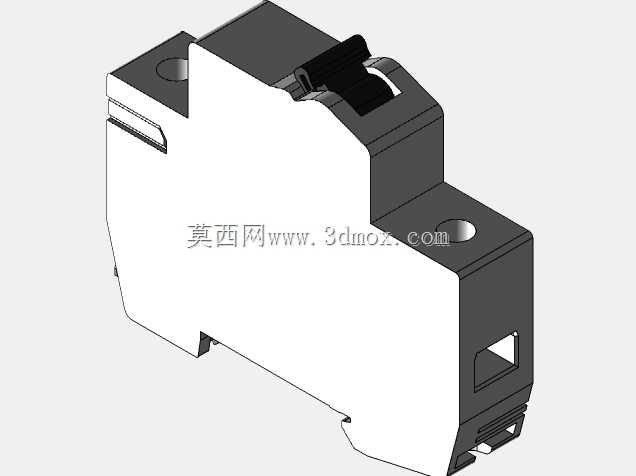

三菱款KB-D系列1P单极微型断路器结构

　　日常低压配电场景里，这类单极开关是终端配电回路最常见的保护元件，多用于民用住宅分户照明回路、商用办公插座回路、工业控制柜内二次控制回路的过载与短路保护，仅对单相线路的相线进行分断与保护，安装在终端配电箱的标准导轨位上，和同系列的双极、漏电保护模块拼装组合，构成完整的终端配电保护组。从结构设计来看，这款单极开关采用标准模数化宽度设计，整体壳体采用阻燃热固性塑料注塑成型，上下两端设置统一的接线端子腔，端子配备压线式接线框，适配1.5-6平方毫米的铜芯导线接入，接线时无需额外压接端子，直接剥除合适长度的导线绝缘层插入端子腔，拧紧压线螺钉即可完成可靠连接，能避免导线虚接引发的发热故障。壳体正面设置操作拨柄，拨柄的行程与操作力经过调校，

　　分闸位置与合闸位置有清晰的档位反馈，运维人员操作时能直观判断回路通断状态，拨柄周边的壳体做了凸起防护边，避免操作时误触相邻回路的开关拨柄。开关背部设计有标准的导轨卡扣结构，卡扣自带弹性锁止片，安装时只需将开关背部对准35mm标准DIN导轨的上沿，稍用力下压即可让卡扣卡入导轨完成固定，拆卸时用一字螺丝刀撬动卡扣下方的解锁拨片，即可将开关从导轨上取下，无需拆卸整条导轨上的其他元件，方便后期回路改造与元件更换。开关的进出线端分别设置灭弧栅片腔，内部的金属灭弧栅片采用多片等距排列结构，当回路发生短路产生电弧时，电动力会将电弧快速拉入灭弧栅片，将长电弧切割为多段短电弧，快速冷却熄灭电弧，避免电弧持续灼烧触头导致开关熔焊失效，

　　也防止电弧喷出壳体引发周边线路绝缘损坏。内部的脱扣机构采用热磁脱扣设计，热脱扣元件为双金属片结构，当回路出现长时间过载电流时，双金属片受热弯曲触发脱扣机构，带动触头分断，匹配线路的过载发热特性，避免线路长期过载引发绝缘老化；磁脱扣元件为电磁线圈结构，当回路出现短路大电流时，电磁线圈瞬间产生足够吸力驱动衔铁动作，快速触发脱扣机构，在毫秒级时间内分断触头，切断短路故障电流，保护后端用电设备不受短路电流冲击。壳体的上下两端各设置一个固定安装孔，当配电箱内导轨安装条件受限时，也可以通过这两个孔用螺钉将开关直接固定在安装底板上，适配不同的安装场景。壳体侧面设计有统一的拼装卡槽，多台同规格开关并排安装时，卡槽可以和相邻开关的凸台配合定位，

　　保证多台开关拼装时间距均匀，排列整齐，不会出现歪斜错位的情况，同时侧面预留的附件安装位可以加装辅助触头、报警触头、分励脱扣器等扩展附件，满足远程分闸、状态信号反馈等拓展功能需求。设计建模过程中，需要重点关注内部脱扣机构的动作行程配合，触头的开距、超程参数要符合低压开关的相关标准，保证分断时的绝缘距离足够；壳体的壁厚要兼顾阻燃性能与结构强度，接线端子的爬电距离与电气间隙要满足低压电器的绝缘要求，避免不同电位部件之间出现击穿放电；操作拨柄的外露高度要符合操作安全要求，既保证操作方便，又避免突出过多受到意外碰撞引发误分闸。这类单极开关的额定工作电压一般为交流230V/400V，额定电流覆盖6A到63A的常用规格，分断能力满足终端配电回路的短路电流水平要求，日常运维中可以通过拨柄位置判断开关状态，当开关因故障脱扣时，拨柄会停在中间位置，和正常分闸、合闸位置有明显区别，方便运维人员快速定位故障回路。
