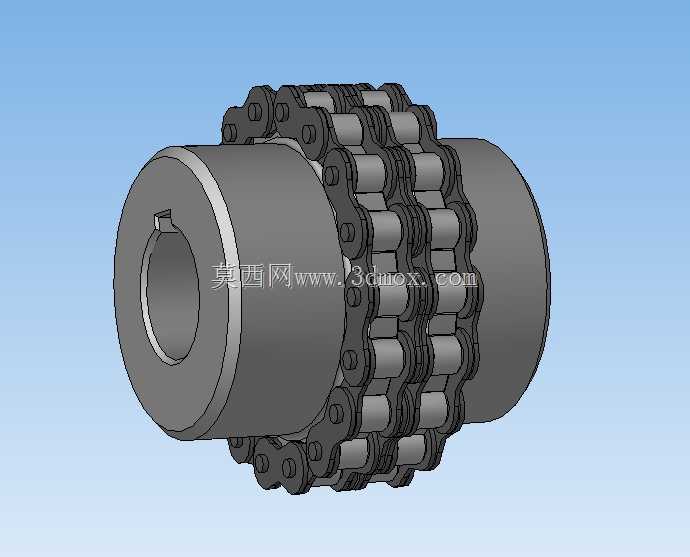

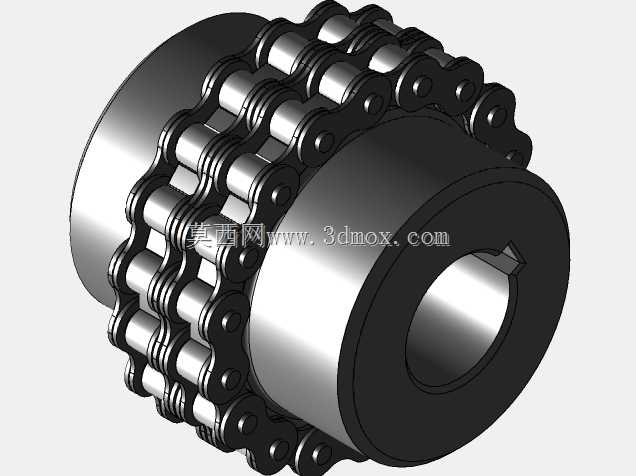

在重载传动的轴系布局里,刚性链式联轴器一直是中小轴距、大转矩传递场景下的高适配选择,区别于弹性联轴器的缓冲补偿定位,这类结构完全靠链条与链轮齿的啮合实现刚性转矩传递,没有弹性元件的形变滞后,传动同步精度更稳定,在输送线辊道驱动、农机动力输出、小型减速机配套、纺织机械主传动这些对传动同步性有要求、但安装同轴度能保证在允许公差内的场景里,应用占比一直不低。这次建模的这款链式联轴器,适配轴径为40mm,采用双排滚子链条作为传动啮合件,相比单排链结构,同等链轮节距下能传递的额定转矩提升近一倍,同时双排链的受力分布更均匀,单侧链条磨损后的载荷偏移量更小,运行时的动平衡表现也更优,适合转速不超过1500r/min的中低速重载传动场景。
从结构设计逻辑来看,两个半联轴器本体就是加工有对应链齿的链轮,齿形完全匹配标准双排滚子链条的啮合参数,安装时先将两个半联轴节分别通过键连接固定在主动轴和从动轴端,调整好两轴的同轴度、预留好规定的轴向间隙后,再将剖开式的双排链条环绕包覆在两个半联轴节的链轮齿上,最后用链条接头的锁片将链条闭环锁死,就完成了整套联轴器的装配,不需要额外的法兰连接螺栓,拆装维护时不用挪动两端的驱动和负载设备,只需要拆开链条接头就能分离两轴,现场检修的效率比凸缘联轴器、弹性套柱销联轴器高很多。从安装边界尺寸来看,两个半联轴节的轮毂长度根据40mm轴径的键连接强度要求设计,键槽采用标准A型平键尺寸,轮毂外径与链轮齿根圆保持足够的壁厚差,
保证转矩传递时的轮毂强度不会出现应力集中;链轮的齿顶圆尺寸经过核算,保证链条包覆后不会出现跳齿、脱链的情况,整体径向尺寸比同转矩规格的弹性柱销联轴器小15%左右,适合安装空间紧凑的传动工位。设计过程中特意对链条与链轮的啮合间隙做了参数化控制,既保证装配时链条能顺利卡入齿槽,又不会因为间隙过大导致正反转切换时出现过大的回程冲击,齿面的建模完全按照标准滚子链链轮的齿形轮廓生成,齿沟圆弧、工作段直线、齿顶圆弧的参数都符合传动件设计规范,实际加工时只要按照模型参数走刀,不需要二次修配齿形就能和标准链条完美啮合。另外,这类刚性链式联轴器本身没有位移补偿能力,安装时必须严格控制两轴的径向偏移和角向偏移,偏移量过大会加速链条和链轮齿的磨损,
严重时甚至会出现链条断裂的情况,所以建模时也在两个半联轴节的端面预留了同轴度找正的基准面,方便现场安装时打表校准。和夹壳联轴器、套筒联轴器这类刚性联轴器相比,链式联轴器的拆装便捷性优势非常明显,尤其是在已经固定好的设备轴系上更换易损件,不需要移动电机或者减速机的安装位置,只需要更换磨损的链条就能恢复传动性能,后期维护成本很低。在实际工况选型时,要根据传递的计算转矩、轴径、工作转速来匹配对应的链条节距和排数,这款40mm轴径的型号适配的是08B双排滚子链,额定传递转矩能覆盖多数中小型传动设备的需求,日常运行时只需要定期在链条啮合处加注润滑脂,就能大幅延长使用寿命,减少磨损带来的传动噪声和振动。建模时对链条的每一个链节、滚子、销轴都做了独立的实体建模,没有采用简化的阵列贴图来代替结构,能清晰看到链条与链轮齿的啮合状态,不管是做装配干涉检查、还是做传动运动仿真,都能直接调用模型参数,不需要二次补全结构细节,半联轴节上的键槽、倒角、退刀槽这些工艺结构也都按照实际加工要求做了还原,不会出现无法落地加工的理想化结构。
