小型辅助输送用迷你辊道结构

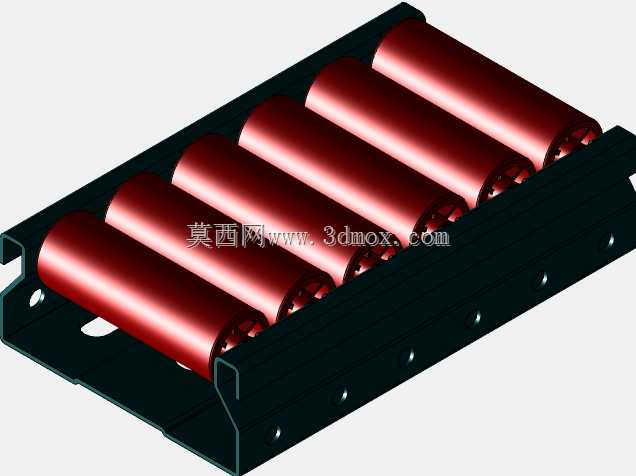

　　在车间零散物料短距转运、工装板工位间过渡、轻型工件手动推送的场景里，这类迷你辅助辊道是非常实用的线边配套构件，不同于长距离动力输送线，它不需要额外配置驱动电机、传动链轮等动力组件，完全依靠人工推送或者工件自身重力实现滑移，多用于装配线旁的工件暂存过渡、检验工位的工件流转、加工设备上下料端的短距衔接，能有效减少人工搬抬的频次，降低小件转运过程中的磕碰风险。从结构设计来看，这款辊道采用双侧C型折弯钣金作为主体框架，折弯边自带的安装孔位沿框架长度方向等距排布，既可以通过螺栓直接固定在设备机架、线体型材或者工作台台面上，也能多段拼接延长输送距离，框架上的长圆孔设计预留了安装调节余量，现场装配时不需要极高的孔位对位精度，就能快速完成固定，

　　适配不同现场的安装公差。辊筒采用等距平行排布的方式，单根辊筒的承载能力针对轻型物料设计，辊筒两端的转轴嵌入框架的预装孔内，不需要额外的紧固件就能完成辊筒的固定，后期如果出现单根辊筒磨损，只需要将旧辊筒从孔位中敲出，替换新辊筒即可，维护成本极低。框架两端做了内收式的折弯挡边，一方面可以提升整体框架的结构刚性，避免长尺寸框架在受力后出现侧弯变形，另一方面挡边高出辊筒输送面一定高度，能对输送过程中的工件起到侧向限位作用，防止轻型工件在推送过程中从辊道侧面滑落。设计过程中需要重点控制辊筒的顶面平面度，所有辊筒的上母线需要保持在同一水平面上，否则工件推送时会出现卡顿、跑偏的问题，框架的折弯圆角、安装孔的去毛刺处理也需要在建模时明确标注，

　　避免现场安装时划伤操作人员或者工件表面。这类迷你辊道的宽度尺寸通常控制在200mm到400mm区间，单段长度多为300mm到800mm，适配的工件重量一般不超过单段50kg，既可以单独作为工位间的过渡桥使用，也可以多段组合搭配挡停器、导向条等附件，组成小型手动输送线，在电子装配、小型五金件加工、包装工序等场景的应用十分普遍。建模时需要重点关注框架折弯的展开尺寸计算，预留钣金折弯的工艺缺口，避免折弯处出现材料挤压变形，辊筒与框架的配合间隙需要控制在合理范围，间隙过大会导致辊筒转动时出现窜动异响，间隙过小则会提升装配难度，甚至出现辊筒卡滞无法转动的问题。另外框架底部的腰型安装孔，孔长方向需要与辊道长度方向保持一致，

　　方便现场安装时调整前后位置，抵消安装面的位置误差，不需要重新打孔就能完成位置微调。这类辅助辊道虽然结构简单，但是在生产线的细节优化中作用明显，很多时候生产线的流转效率瓶颈，恰恰出现在这些没有动力的短距过渡环节，合理配置这类迷你辊道，能在极低的改造成本下，大幅提升工位间的物料流转顺畅度，减少操作人员的无效动作浪费。
