短行程交叉滚柱直线导轨结构设计

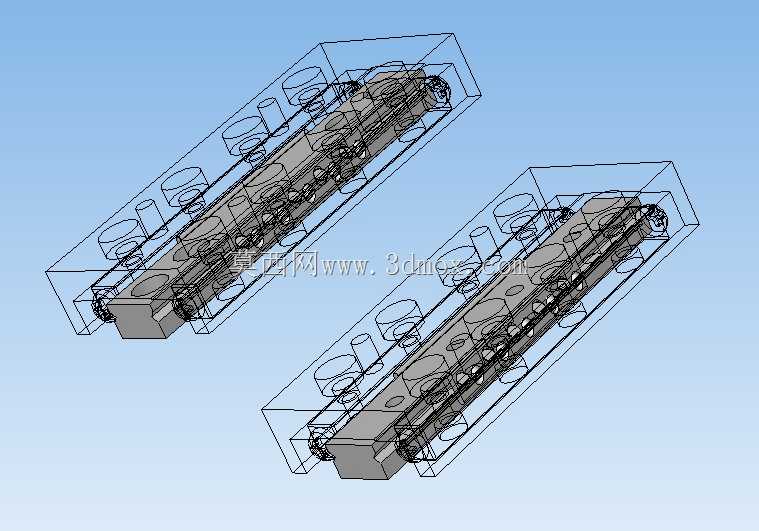

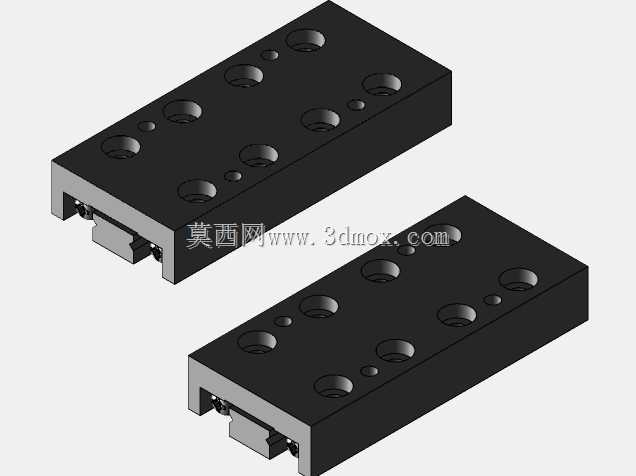

　　在精密检测工位、小型光学调整架、半导体固晶机的微位移进给单元里，这类短行程交叉滚柱导轨的应用占比一直不低，和常规滚珠直线导轨不同，它没有循环滚珠的回流结构，滚柱呈90度交叉排列在V型滚道之间，单根导轨就能同时承受径向、反径向以及侧向的载荷，整体刚性比同尺寸的滚珠导轨高30%以上，很适合行程在几十毫米级的高精度直线运动场景。做这个结构的三维建模时，首先要明确安装边界的约束：这类导轨通常是成对使用吗？不，这款单根集成了保持架与滚柱组，滑块和导轨本体的V型滚道是互为基准的，建模时先确定导轨基准面的平面度要求，安装孔的位置度要控制在0.02mm以内，避免安装时产生过约束导致滚柱卡滞。滚柱的直径是1.5mm，对应40mm的有效行程，

　　保持架的长度要比行程长12mm左右，保证运动到极限位置时，两端的滚柱不会脱离滚道啮合区，这一点在建模时很容易被忽略，很多新手做出来的模型拉到最大行程时，边缘滚柱会悬空，实际加工出来就会直接掉珠。从功能特性上看，交叉排列的滚柱在运动时，相邻滚柱的旋转方向相反，滚柱之间的摩擦会相互抵消一部分，所以整体的摩擦系数非常低，低速运动时不会出现爬行现象，很适合需要微米级进给的场合。滚道的接触形式是线接触，相比滚珠的点接触，承载能力更强，同等额定动载荷下，整体结构的体积可以做的更小，适合安装空间受限的紧凑型设备。设计思路上，首先要确定导轨的截面尺寸，导轨本体的宽度和高度要匹配安装空间的预留尺寸，安装孔采用沉头孔设计，沉头深度要保证螺丝锁紧后，

　　螺丝头不会高出导轨基准面，避免和滑块底部产生干涉。滑块上的安装孔同样要做沉头处理，同时滑块两端要设计保持架限位结构，防止运动过程中保持架窜动偏移，很多早期的交叉导轨没有做这个限位，高速往复运动时保持架会逐渐偏移，最终导致行程变短、运动卡滞。外形尺寸方面，导轨总长度要覆盖40mm有效行程加上两端的余量，两端的密封挡片要和导轨端面贴合，防止加工过程中的切屑、灰尘进入滚道，磨损滚柱和滚道表面。建模时滚柱和滚道的配合要留合适的预压量，预压量太小会导致间隙过大，运动精度不足，预压量太大则会增大摩擦阻力，缩短使用寿命，通常这类微型导轨的预压量控制在0.005-0.01mm之间，对应实际装配时的滑动阻力在1N以内。在实际设备选型时，

　　要先核算负载的大小和方向，如果是垂直安装的场景，还要额外考虑滑块和负载的自重对保持架的影响，必要时要增加保持架的阻尼结构，防止保持架在重力作用下偏移。安装时要先清理安装基准面的毛刺和污物，将导轨靠紧安装基准边后，按照对角顺序逐步拧紧安装螺丝，不要一次性把单颗螺丝拧死，避免导轨产生弯曲变形。和普通滑动导轨相比，这种交叉滚柱导轨不需要复杂的润滑系统，只需要定期在滚道表面涂抹少量低温润滑脂就能长期运行，维护成本很低。建模过程中，所有的圆角、倒角都要按照实际加工工艺来做，导轨的锐边要做0.2mm的倒角，既可以去除加工毛刺，也能避免安装时划伤操作人员。滚柱的端面要做微小的倒角，防止滚柱在滚道内滚动时，棱边刮伤滚道表面，影响导轨的使用寿命。保持架采用工程塑料材质，建模时要保证滚柱安装孔的位置度，孔和滚柱之间留0.01mm的间隙，保证滚柱可以自由转动，同时不会出现窜动。很多人做这类模型时会忽略滚道的曲率半径，实际上V型滚道的夹角是90度，滚道的曲率半径要比滚柱半径大0.02mm左右，保证滚柱和滚道之间是理想的线接触，而不是面接触，这样才能把摩擦阻力控制在合理范围内。在3C电子的点胶工位、小型医疗设备的样本进给机构里，这类导轨的应用非常广泛，因为它的结构紧凑，精度保持性好，不需要额外的导向附件，单根导轨就能实现高精度直线运动，能大幅简化设备的整体结构，减少装配调试的工作量。
