这款中空结构的直接驱动伺服转台,在3C电子精密组装、半导体晶圆搬运、光学检测对位这类对回转精度、响应速度要求严苛的场景里应用极广,和传统带减速机构的回转台不同,它取消了中间传动链,电机转子直接和回转台面刚性连接,从根源上消除了齿轮背隙、同步带弹性形变带来的传动误差,重复定位精度可以做到角秒级,完全能满足视觉对位、精密点胶、芯片分选这类工位的微米级对位需求。

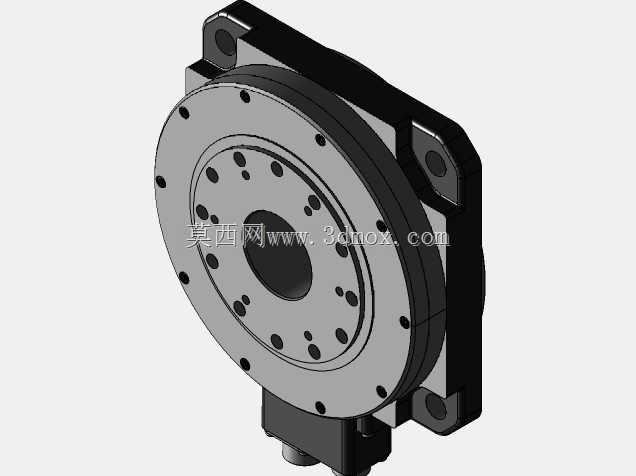

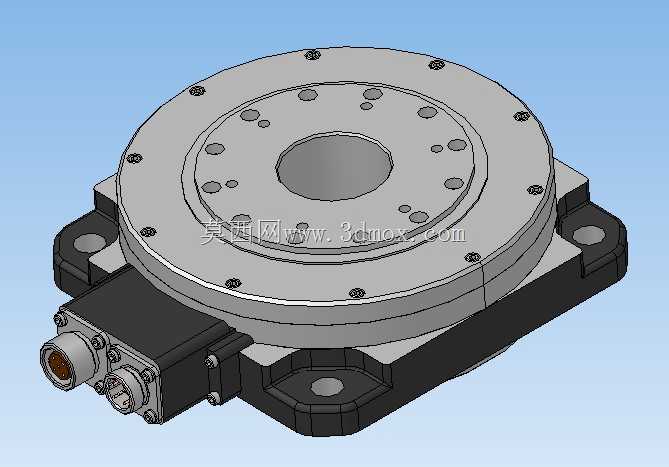

从结构设计逻辑来看,整个转台采用扁平式矮机身布局,主体分为上部回转承载单元、下部直驱电机定子单元、侧边反馈与接线单元三个部分。上部回转台面做了均匀分布的螺纹安装孔与定位销孔,中心预留大直径中空通孔,这个设计是很多自动化设备选型时的核心考量点——设备的气路管线、电缆、视觉检测的光路甚至工件下料通道都可以直接从中心孔穿过,避免回转过程中管线缠绕,大幅简化设备周边的走线布局,也能压缩整个工位的轴向安装空间,对于结构紧凑的桌面型精密设备来说,这个中空设计能省出不少宝贵的安装空间。
下部的安装基座采用方形切角的法兰结构,四个角预留沉头安装孔,安装时可以直接通过螺栓固定在设备安装板上,基座和回转台面之间采用高精度交叉滚子轴承作为回转支撑,这种轴承能同时承受轴向载荷、径向载荷和倾覆力矩,哪怕台面挂载的工装存在偏载,也能保证回转过程的平稳性,不会出现台面翘曲、回转卡滞的问题。侧边的接线端集成了动力接口和编码器反馈接口,采用工业级圆形航空插头,防护等级满足车间常规生产环境的使用要求,接线时不需要拆开转台本体,直接在外侧插拔即可,后期维护更换的效率很高。
设计这款转台的三维模型时,首先要确认的就是安装边界尺寸:基座的安装孔位中心距、台面的安装孔分布圆直径、中心通孔的通径、整体机身的总高度,这些尺寸是和设备其他部件做干涉校验的核心参数,建模时需要优先锁定。其次要注意回转部分和固定基座之间的密封间隙,直驱转台的编码器和电机定子都在基座内部,车间环境里的切削液雾、粉尘如果进入内部会损坏编码器码盘或者造成定子线圈短路,所以配合面的密封槽尺寸、密封圈的压缩量都要在模型里准确体现,避免后期装配时出现密封失效的问题。另外侧边航空插头的伸出长度、插拔所需的操作空间也要在装配模型里预留出来,很多新手建模时容易忽略这个细节,等到实际装配时才发现插头和周边的安装板、线槽干涉,不得不重新调整转台的安装位置,耽误项目进度。
从实际使用的角度来说,这种直驱伺服转台的负载特性和转速参数是和结构设计强绑定的,台面的直径越大,相同负载下产生的倾覆力矩就越大,选型时不能只看标称的额定扭矩,还要结合实际挂载的工装重量、重心偏移量来校核轴承的承载能力和电机的输出扭矩。建模时如果是做设备整体的虚拟装配,还要把转台的回转行程限位、原点传感器的安装位置一并考虑进去,虽然直驱电机可以做360度连续回转,但很多工位只需要固定角度范围内的往复回转,加装硬限位和原点开关能避免设备调试时出现超程碰撞的问题。另外转台的动平衡设计也很关键,尤其是高速回转的应用场景,台面上的安装孔位是均匀对称分布的,设计工装时也要尽量保证重量对称,避免高速回转时产生振动影响加工或者检测精度。
很多结构工程师在做这类标准传动部件的三维建模时,容易把重点放在外观曲面的还原上,反而忽略了安装接口、配合尺寸这些核心要素,实际上对于设备选型和装配来说,准确的安装边界、接口尺寸比外观还原度重要得多——只要安装孔位、配合止口、外接接口的尺寸准确,哪怕外观做了适度简化,也完全能满足整体装配干涉校验、工装设计对接的需求,反而如果外观做得很精致,但核心安装尺寸有偏差,导入到设备装配体里就会出现配合错位,后续出工程图时也会出现尺寸错误,给生产加工带来麻烦。
