施耐德1000mm行程电动直线运动执行机构

　　这款1000mm有效行程的电动直线运动单元，在3C电子装配、光伏组件搬运、锂电叠片工位这类需要长行程高精度往复动作的自动化场景里适配性极强，很多做非标设备的工程师在搭建移栽工位时，会优先选这类成熟的集成式模组，不用自己单独拼接导轨、丝杠、电机安装座，能省不少结构校核的时间。从实际使用的角度看，这类模组的核心作用是把伺服电机的旋转运动，通过内置的传动副转化为滑座的直线往复动作，滑座上可以搭载夹爪、吸盘、视觉相机这类执行末端，完成指定路径内的点位移动、匀速进给动作，相比气缸驱动的直线单元，它的位置控制精度更高，速度和推力可以通过伺服参数灵活调整，不会出现气缸行程端点硬冲击的问题，在需要多点位停靠、速度曲线平滑的工位上优势非常明显。

　　从结构设计的思路来看，这款模组采用了一体化铝型材本体作为承载基座，型材本身的截面经过优化，两侧集成了直线导轨的安装基准面，不需要额外加工安装垫板，型材内腔可以容纳传动丝杠或者同步带，同时两端的端盖直接固定在型材端面上，集成了轴承座、防撞缓冲块的安装位，驱动端的电机安装座和型材本体做了定位止口配合，保证电机输出轴和传动副的同轴度，避免长期运行出现偏磨、异响的问题。滑座部分采用了和导轨滑块直接连接的设计，滑座台面预留了标准的螺纹安装孔，方便用户直接搭载负载，侧面预留了传感器安装槽，可以根据实际行程需求安装原点、正负限位的光电传感器，不需要额外做传感器安装支架，减少现场改装的工作量。拖链安装槽直接集成在型材本体的侧面，走电机动力线、编码器线还有末端执行器的气管信号线的时候，可以直接把线缆放进拖链固定，不会出现线缆随滑座运动剐蹭的问题。

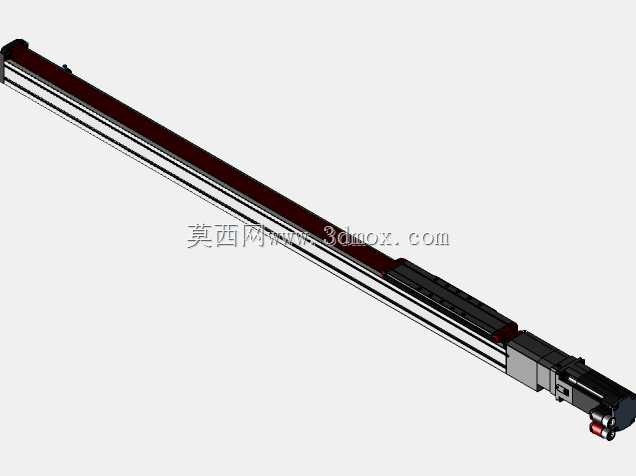

　　关于安装边界的参数，这款模组的总长度要比有效行程长出两端端盖和电机安装段的尺寸，1000mm有效行程的版本，本体总长度大概在1200mm左右，安装的时候要注意两端预留至少50mm的维护空间，方便后期调整皮带张紧度或者更换润滑脂。模组的宽度和高度尺寸属于窄型长行程模组的常规规格，水平安装的时候可以直接通过型材底部的T型槽用T型螺栓固定在设备机架上，垂直安装的时候要额外计算滑座和负载的自重，选配带抱闸的伺服电机，避免断电的时候滑座下滑造成设备损坏。滑座的负载能力要结合安装方式、运行速度来核算，水平安装时额定负载可以满足大部分常规移栽工位的需求，垂直使用的时候负载能力会相应折减，选型的时候要留够安全系数。

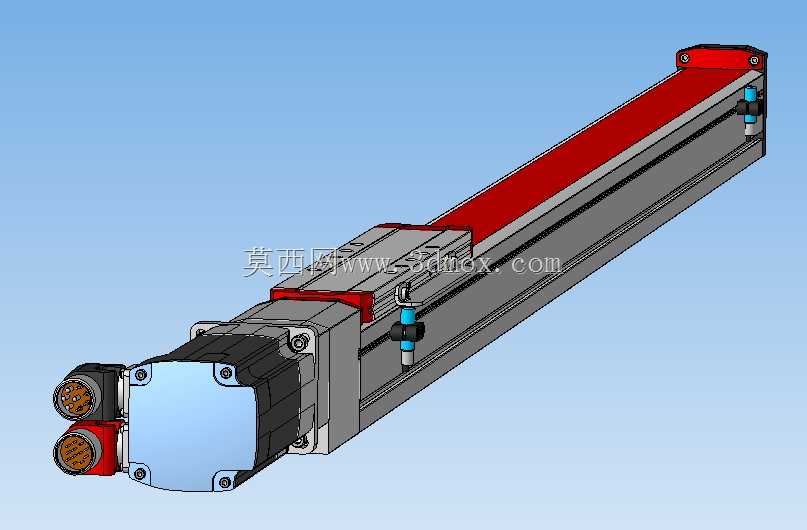

　　从细节设计来看，模组的红条部分是内置的防尘钢带，能覆盖型材的开口槽，避免车间里的灰尘、切削碎屑掉进到传动副和导轨里面，延长导轨和丝杠的维护周期，在有少量粉尘的车间环境里也能稳定运行。两端的防撞块采用聚氨酯材质，在软件限位失效的时候能起到硬限位缓冲的作用，避免滑座直接撞击端盖造成内部零件损坏。驱动端的电机采用侧装或者直装的方式，图里的版本是直装式，电机输出轴通过联轴器直接和传动丝杠连接，传动背隙小，响应速度快，适合需要高精度定位的场合，如果是对安装长度有要求的场合，也可以换成侧装的同步带传动版本，缩短模组的总长度。

　　在实际建模选型的时候，要注意把模组的安装孔位、滑座的运动包络、电机的外形尺寸都准确还原到装配体里，避免和周围的机架、其他机构出现干涉，尤其是滑座运动到两端极限位置的时候，要检查搭载的末端执行器会不会和两端的端盖、传感器碰撞，预留足够的安全距离。另外还要注意模组的润滑维护空间，在本体侧面预留注油嘴的操作空间，方便后期定期给导轨和传动副加注润滑脂，保证长期运行的精度和寿命。这类集成式模组相比自己散件组装的直线机构，所有零件的配合公差都在出厂前做了调校，用户拿到手只需要固定安装、接电调试就能使用，不需要自己做导轨平行度、丝杠同轴度的调校，非常适合快速搭建自动化设备的项目，能大幅缩短设备的组装调试周期。
