集成三菱伺服电机的高精度行星齿轮减速装置

　　在自动化产线的精密点位搬运、数控机床的进给轴驱动、电子制造设备的高精度位移平台这类对传动精度、输出扭矩有严苛要求的场景里，集成伺服电机的行星齿轮箱是核心传动部件，这套适配三菱HG-KG23G伺服电机、减速比12的行星齿轮箱，就是针对这类中载高精度传动场景做的集成化设计。

　　从实际使用的角度看，这类集成式减速单元最核心的价值是解决伺服电机本身高转速、低输出扭矩的特性和负载端低转速、大扭矩需求的匹配问题，同时行星齿轮结构的固有特性可以把伺服电机的回转误差做反向缩小，减速比12的参数下，输出端的传动回差可以控制在极小的范围内，完全满足视觉对位、精密装配这类需要重复定位精度在微米级的工位需求。不同于分体式的电机和减速机单独选型安装的方案，这套集成结构在设计阶段就把电机输出轴和行星架的输入接口做了同轴度匹配，避免了现场安装时的对中误差带来的轴承偏磨、传动异响、精度损失问题，也省去了选型时核对电机安装法兰尺寸、输出轴轴径、键槽规格的繁琐步骤，拿到单元后直接对接负载端即可完成装配。

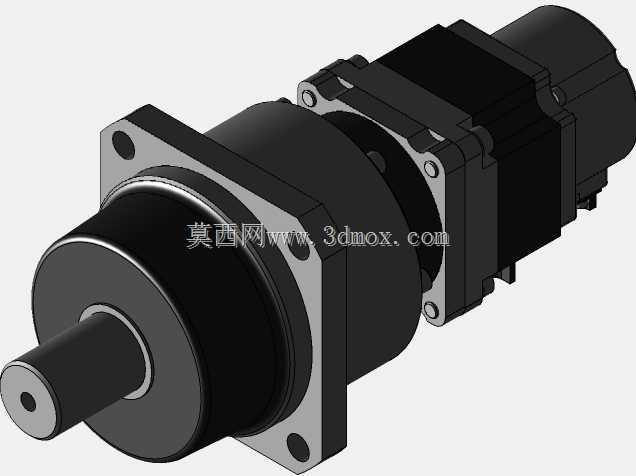

　　设计思路上，这套结构优先考虑了安装边界的通用性，输入端的法兰和止口完全匹配对应型号伺服电机的安装尺寸，不需要额外做转接法兰，输出端采用的是标准光轴带键的结构，可以适配同步带轮、联轴器、齿轮等多种常见的负载连接方式。外壳部分采用的是阶梯式的圆柱加安装法兰结构，安装法兰上的固定孔做了均匀分布设计，既可以用法兰面做端面安装，也可以通过壳体上的定位台阶做卧式的抱紧安装，适配不同设备的安装空间需求。内部的行星轮系采用的是常见的NGW结构，太阳轮直接和伺服电机的输出轴做集成连接，三个行星轮通过滚针轴承支撑在行星架上，内齿圈和壳体做一体化设计，既保证了内齿圈的刚性，也减少了零件数量，降低了装配累积误差。

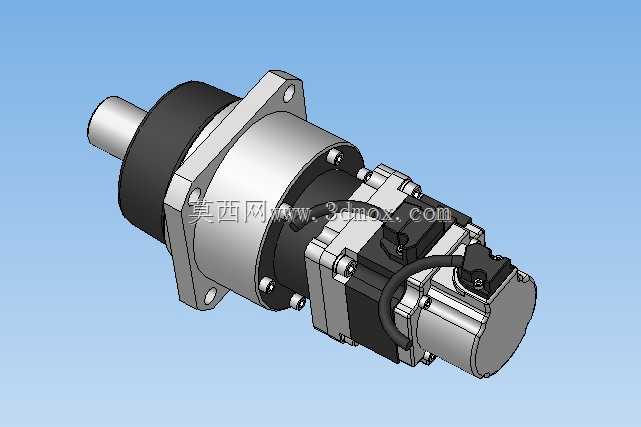

　　尺寸边界上，这套单元的最大外径控制在和伺服电机机身外径接近的尺寸，不会出现减速机部分直径过大和周边设备结构干涉的问题，输出轴的伸出长度做了标准化设计，既可以直接穿入负载的安装孔，也预留了足够的空间安装轴端挡圈防止轴向窜动。输入端的电机线缆做了侧向出线的设计，线缆接口处做了密封和应力释放结构，避免设备运行过程中线缆反复弯折导致的断线问题，同时侧向出线的方式也不会增加单元的轴向总长度，在轴向安装空间受限的场景里也能顺利布置。

　　从结构细节看，行星轮和太阳轮、内齿圈的啮合侧隙在设计时做了预紧调整，通过选配行星架上的垫片厚度来控制啮合间隙，既保证传动过程中没有卡滞，又能把回差控制在允许范围内。前后端的支撑轴承采用了成对安装的角接触轴承，可以同时承受径向负载和轴向负载，在带悬臂负载的场景下也能保证输出轴的刚性，不会出现轴端挠度过大影响传动精度的问题。壳体的表面做了硬质阳极氧化处理，在车间多尘、有少量切削液飞溅的环境里也能有不错的防锈和抗腐蚀能力，不需要额外做防护壳体就可以直接安装在设备外露的传动位置。

　　在实际选型适配的时候，这套单元的输出扭矩可以覆盖大部分中载精密传动的需求，12的减速比可以把伺服电机的额定转速降低到250转每分左右，刚好匹配大部分直线位移平台、旋转工作台的常用转速区间，不需要额外做变速结构。同时行星结构的传动效率可以保持在90%以上，不会因为减速环节导致过多的功率损耗，伺服电机的输出功率可以高效传递到负载端，也减少了减速环节的发热，长时间连续运行时壳体的温升可以控制在合理范围内，不会因为热胀冷缩导致内部轴承间隙变化影响传动精度。
