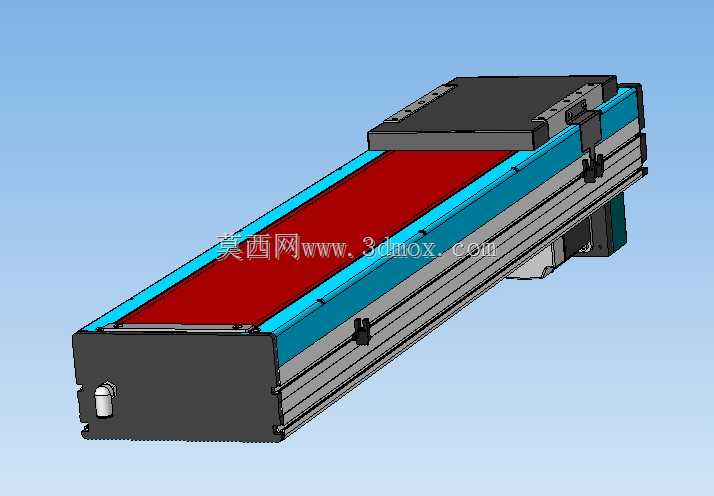

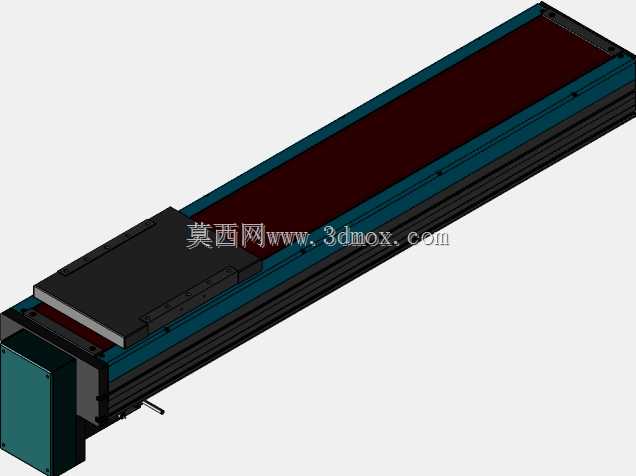

750W伺服驱动750mm行程线性执行器结构

　　这款线性执行器采用750W伺服电机作为动力源，额定行程设定为750mm，对应XNTD22系列的标准规格，在3C电子装配、光伏组件叠层、小型零件上下料、实验室精密位移平台等场景中适配性极强。从结构设计逻辑来看，整体采用铝型材作为主体基座框架，型材本身的槽道结构既承担了整体刚性支撑的作用，也预留了传感器安装、拖链布设、外围护板固定的安装位，无需额外焊接或加工独立安装支架，能大幅降低现场集成的加工工作量。滑台部分采用内嵌式滚珠丝杠传动搭配双侧直线导轨导向的结构，丝杠与导轨的平行度在装配阶段通过型材基准面做定位校准，保证运行过程中滑台不会出现偏载卡滞的问题，滑台台面预留了标准的螺纹安装孔阵列，可直接适配不同规格的工装夹具、气动吸嘴、

　　检测探头等末端执行件，安装孔位的间距符合通用工业模组的安装规范，替换同规格其他品牌模组时无需重新加工末端连接件。电机采用侧装直连的布局方式，通过内置的联轴器将伺服电机输出轴与丝杠端部直接连接，相比同步带传动的结构，直连方式的传动背隙更小，动态响应速度更快，能满足高速往复点位运动、低速平稳进给的不同工况需求，电机侧的安装座与主体基座做一体化定位设计，装配时无需反复调整电机与丝杠的同轴度，能有效降低装配环节的调校时间。执行器的两端设置了硬限位挡块与缓冲胶垫，当软限位触发失效时，硬限位可直接阻挡滑台超程脱出，缓冲胶垫能吸收滑台高速撞击端部的冲击力，避免内部传动件因撞击出现变形或精度损失。侧面的护板采用薄钢板折弯成型，

　　通过沉头螺丝固定在型材基座的侧槽上，既可以阻挡车间环境中的粉尘、切削液溅入内部传动结构，也不会额外增加整体的外形宽度，护板拆卸方便，后期维护时只需拆下对应侧的护板即可完成丝杠润滑、导轨清洁、紧固件复紧等日常保养操作。从安装边界来看，主体基座的底部预留了通长的安装槽，可通过T型螺栓从任意位置锁定在设备机架的铝型材或钢板安装面上，安装时不需要在基座上额外钻孔，可根据现场布局灵活调整固定位置；整体的宽度、高度尺寸控制在紧凑范围内，在设备内部布设时不会占用过多的安装空间，750mm的行程可覆盖绝大多数中小型自动化设备的直线位移需求，搭配750W伺服电机的输出扭矩，可承载中等重量的负载完成高速往复运动，

　　运行过程中的噪音控制在工业场景允许的范围内，不会对车间作业环境造成额外的噪音干扰。在设计细节上，滑台与护板之间采用缝隙式密封结构，配合端部的密封端盖，可有效阻隔大部分工业粉尘进入模组内部，延长内部导轨、丝杠的维护周期；端部的出线位置预留了航插安装位，可根据需求选配集成式航插，将电机动力线、编码器线、限位传感器线整合为单根出线，简化设备整体的布线工作量，避免多根线缆分散布设出现的拉扯、干涉问题。这款执行器的结构设计充分考虑了自动化设备集成的通用性需求，从安装接口、传动结构、维护便利性等多个维度做了优化，既可以作为单轴位移平台独立使用，也可以多轴组合搭建十字、龙门式的多轴运动系统，适配不同的自动化作业场景。
