十字交叉型管道固定连接管夹结构

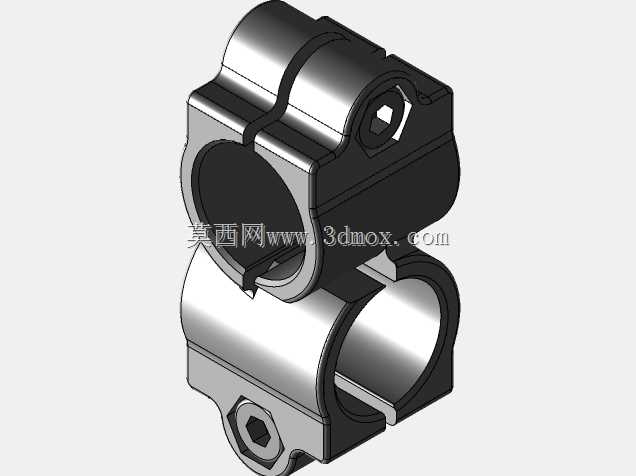

　　在工业管路布设、设备管线排布、轻型框架搭建的现场作业场景里，两根正交圆管的交汇固定一直是容易被忽略却直接影响整体结构稳定性的环节，这款交叉固定管支架正是针对这类正交管路连接需求开发的专用紧固构件。日常作业中，无论是自动化设备的气动管路排布、输送线的辅助支撑杆搭建，还是户外轻型构架的管件拼接，只要涉及两根呈90度交叉的圆管连接，都能用到这类构件，它替代了传统焊接固定的不可逆方案，也避免了扎带、普通单孔管夹固定时容易出现的滑移、转角偏移问题。从功能特性上看，这款管支架采用分体式夹合结构，两个方向的夹持孔位分别对应两根正交布置的圆管，每个夹持位都设计为对开式夹腔，通过侧边的锁紧螺栓施加预紧力，能够让夹体内壁与圆管外壁充分贴合，

　　既可以保证足够的抱紧力防止管件轴向窜动，也不会因为夹持力过大造成薄壁圆管的压痕变形。夹体的转角位置做了加厚的加强筋结构，抵消两根管件受力时对连接节点产生的弯矩，避免长期受力后夹体出现开裂、形变松脱的问题。设计过程中，首先要明确的是适配15mm外径的标准圆管，夹持孔的内径公差控制在合理范围，既保证管件能够顺利穿入夹腔，又能在螺栓锁紧后实现无间隙贴合；两个夹持孔的轴线垂直度是核心控制指标，加工和建模时都要严格保证两孔轴线空间垂直且处于同一交汇平面，避免安装后两根管件出现错位、别劲的情况，影响后续管路的对接精度。夹体的开合缝位置做了微小的让位缺口，当螺栓锁紧时，夹体的两个半瓣能够沿着开合缝产生微量的弹性形变，

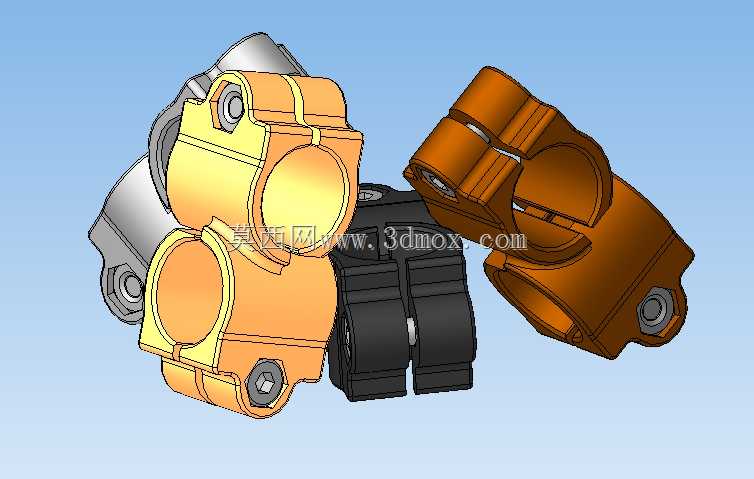

　　让夹持力均匀分布在整个接触圆周上，而不是仅在螺栓位置形成点接触。安装边界方面，这款管支架不需要在管件上做打孔、焊接等二次加工，只需要将两根交叉的圆管分别卡入对应的夹腔，穿入锁紧螺栓后用对应规格的内六角扳手拧紧即可，安装过程不需要复杂工装，单人即可完成操作；夹体的外部轮廓做了圆角过渡处理，没有尖锐的棱角，在设备周边布设管路时不会刮擦到相邻的线缆或者操作人员的防护服，也不会在狭小的安装空间里和其他构件产生干涉。不同的表面处理版本可以适配不同的使用场景，比如常规车间环境下使用的发黑处理版本具备基础的防锈能力，户外或者有腐蚀介质环境下使用的镀彩锌、喷塑版本能够提升耐锈蚀性能，满足不同工况的使用需求。在实际选型使用时，

　　需要注意匹配对应外径的管件，不能用大规格夹体夹持小直径管件，否则会出现夹持力不足、管件转动滑脱的问题；锁紧螺栓的拧紧力矩要控制在合理范围，对于薄壁金属管或者非金属管材，力矩过大容易造成管材被夹扁变形，力矩过小则无法达到足够的抱紧力，一般在建模时会预留螺栓的拧紧行程，保证夹体完全合缝时刚好达到设计的预紧力。这类交叉管夹的应用场景非常广泛，除了常规的工业管路固定，还可以用在仓储货架的辅助杆件连接、小型设备的防护栏搭建、农业大棚的骨架交叉点固定等场景，相比传统的连接方式，它具备可拆卸重复使用的特点，后期管路调整、框架改造时只需要松开螺栓即可调整管件位置或者拆卸构件，不会对管材本身造成破坏，能够大幅降低现场改造的材料成本和人工成本。建模过程中，对夹体的壁厚、螺栓孔的位置、加强筋的尺寸都做了反复的校核，保证在常规使用受力下，夹体的应力分布均匀，不会出现应力集中导致的断裂问题；夹体内壁没有设计额外的防滑齿，避免硬接触对管材表面的镀层或者外壁造成损伤，依靠足够的接触面积和合理的预紧力来保证摩擦力，满足固定需求。
