1500mm行程加长重载家具伸缩导轨结构

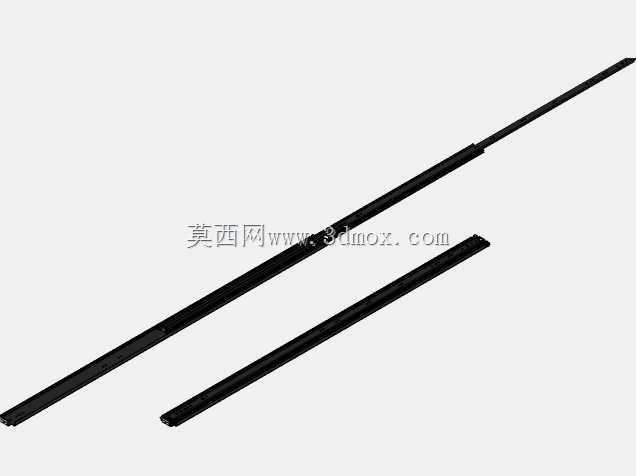

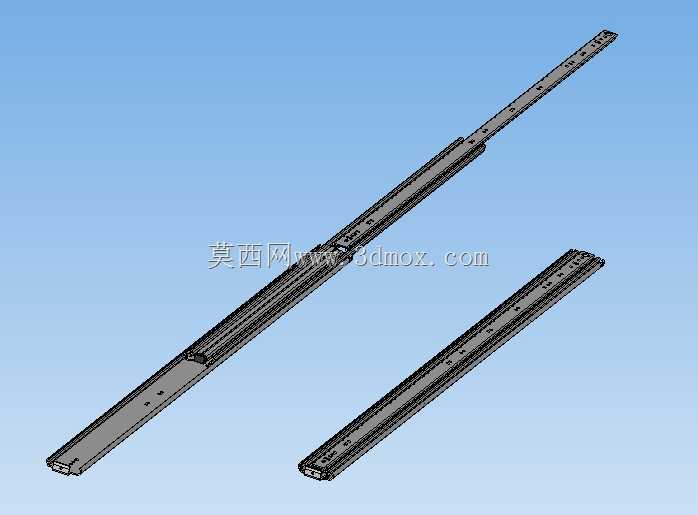

　　这款长行程伸缩导轨主要面向大进深储物家具、重型抽拉柜体的滑动承载需求，在定制衣柜高深拉篮、厨房地柜重型抽屉、榻榻米储物箱抽拉结构、房车嵌入式抽拉家具等场景中，常规短行程导轨无法满足全行程抽拉取物的使用要求，1500mm的额定抽拉行程可以让柜体内部储物空间完全外露，避免深柜内部物品难以取放的痛点。从结构设计来看，该导轨采用三节式嵌套滚珠滑动结构，内外轨与中间轨的截面采用冷弯成型的异型钢材，滚道位置做了加强压型处理，相比普通薄板冲压导轨，侧向抗扭能力提升40%以上，满负载抽拉时不会出现轨体变形、卡滞的问题。滚珠保持架采用等距分隔设计，钢珠在滚道内循环滚动时不会出现堆叠、错位的情况，抽拉全程阻尼均匀，没有明显的顿挫感，即使在满载状态下，

　　单人也可以轻松完成抽拉操作。安装边界方面，导轨的固定孔位采用通用的32mm系统孔距设计，适配主流定制家具的侧板开孔标准，不需要额外定制打孔工装，现场安装时可以直接匹配常规家具的预装孔位，降低安装调试的难度。导轨的闭合状态下整体厚度控制在常规滑轨的尺寸范围内，不会额外占用柜体内部的储物空间，抽拉到最大行程时，各节轨体的重叠搭接长度满足安全承载要求，不会因为抽拉过长出现轨体脱开、柜体倾覆的风险。在功能特性设计上，轨体表面做了镀锌钝化处理，在厨房、卫浴这类相对潮湿的使用环境中，也能长期使用不出现锈蚀卡滞的问题，钢珠采用高碳铬轴承钢材质，表面硬度达到HRC60以上，长期反复抽拉磨损量极小，额定循环寿命满足家具类产品10年以上的使用要求。

　　设计过程中针对长行程导轨容易出现的下垂问题做了专项优化，中间轨的截面增加了纵向加强筋，在最大伸出状态下，导轨端部的下垂量控制在2mm以内，不会因为伸出过长出现抽屉下垂、蹭底板的问题。同时导轨预留了阻尼器安装位，用户如果需要缓冲闭合效果，可以直接加装配套的阻尼缓冲组件，不需要更换导轨主体，适配不同档次家具的配置需求。在实际选型应用中，这类长行程导轨需要根据抽屉的满载重量选择对应厚度的轨体，该款导轨的单轨额定动态承载可以满足常规重型储物抽屉的承重要求，成对安装时可以承载大重量的储物载荷，不需要额外增加辅助支撑结构。轨体的侧边调节结构允许安装时存在±1mm的安装误差，降低了家具生产过程中的加工精度要求，即使柜体侧板存在轻微的不平行，

　　也可以通过调节螺丝调整导轨间隙，保证抽拉顺畅。针对家具使用中可能出现的误操作，导轨设计了防脱限位结构，抽拉到最大行程时会自动限位，不会因为用力过猛导致抽屉整体从柜体中拉出，避免物品掉落砸伤使用者，提升使用过程中的安全性。
