金属法兰连接式阀壳体结构三维设计

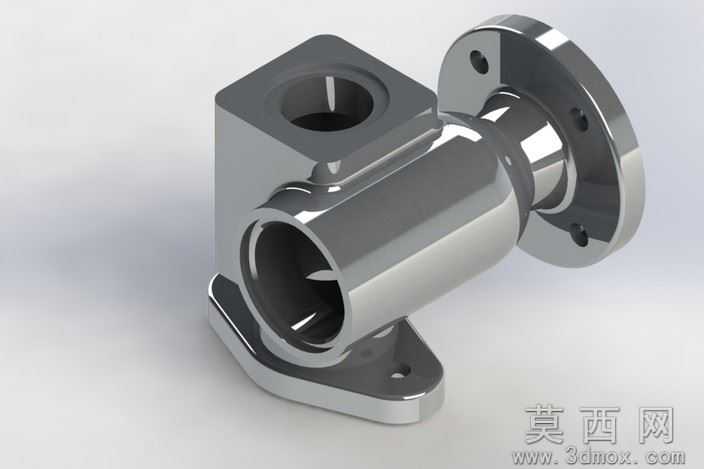

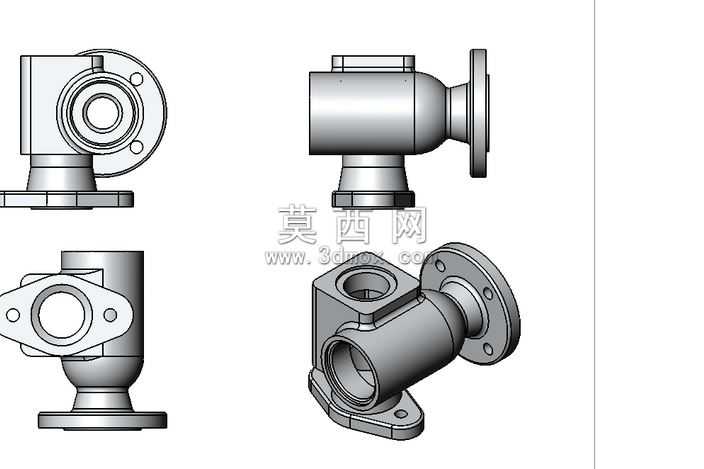

本作品为阀类核心承压壳体零件的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与阀体类零件的加工工艺要求开展设计。建模初期先梳理阀房屋的功能需求，明确该零件作为阀类组件的核心承载基体，需要同时实现多通路介质导流、外部阀件连接、自身安装固定三大核心功能，因此在结构布局上采用多通式腔体设计，主体为水平贯通的主介质流道，侧上方开设垂直分支流道用于阀杆组件或辅助通路的装配，底部设置带安装孔的支撑底座，端部集成带均布螺栓孔的圆形法兰盘用于和外接管路实现密封连接。建模过程中优先采用草图驱动的特征建模方式，先绘制各流道的中心轴线与基准截面，通过拉伸、旋转特征构建零件的主体基体，再对各连接部位进行细节特征处理：法兰盘位置严格按照管路连接标准设置螺栓孔的分布直径与孔径，孔口添加倒角特征避免装配时的应力集中与锐边划伤；流道内壁与介质接触的部位做平滑过渡处理，减少介质流动过程中的阻力与湍流损耗；安装底座的贴合面设置合理的加工余量区域，保证后续实际加工后能够实现稳定的平面贴合。材质与渲染阶段，针对该零件的金属加工属性，赋予其不锈钢金属材质，调整材质的反射率、粗糙度参数还原金属机加工后的表面质感，添加环境反射效果让金属表面的光影过渡自然真实，清晰呈现零件的棱边、曲面过渡与各结构的衔接关系，渲染输出的效果图能够直观展现零件的整体形态与各部位的结构细节。结构设计上充分考虑零件的承压性能，在流道的转角处、法兰与主体的衔接位置、底座与主体的连接部位均设置合理的铸造圆角与加强结构，避免应力集中导致的零件受压损坏，各装配面的尺寸公差与形位公差在建模阶段做了对应预留，能够满足后续装配的精度要求，整体模型参数完整可编辑，可直接用于后续的工程图生成、虚拟装配验证、有限元承压分析以及加工工艺编制等工作，为阀类产品的整体设计提供精准的核心零件模型支撑。
