DIN导轨安装式工业湿度检测传感器结构

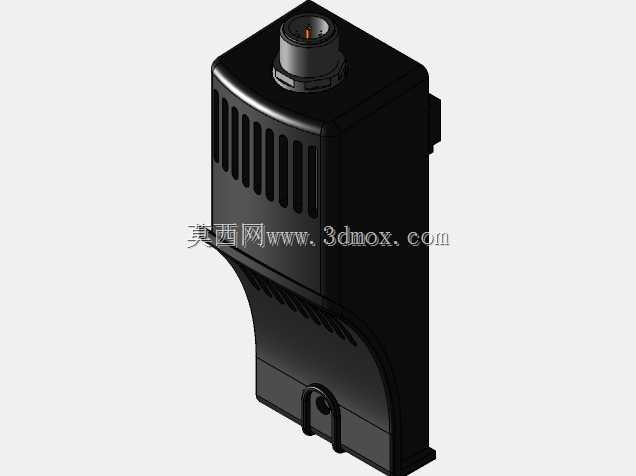

　　在工业现场的控制柜、气动系统管路、自动化生产线周边的环境监测场景中，湿度参数的精准采集直接关系到设备运行稳定性，尤其是电子元器件集中的电控柜内部，湿度过高容易引发电路板爬电、触点氧化、金属构件锈蚀等问题，湿度过低则容易积累静电击穿敏感芯片，这类DIN导轨安装的湿度传感器正是针对这类密闭柜体、工业设备舱的环境监测需求设计。从结构设计来看，这款传感器采用标准DIN导轨卡扣式安装结构，背部的卡扣适配行业通用的35mm宽度DIN导轨，安装时无需额外打孔固定，只需将卡扣卡在导轨上即可完成固定，单台设备的安装宽度控制在常规电气元件的模数范围内，不会占用过多柜内安装空间，在排布多台传感元件的柜内布局中，可以和断路器、继电器、

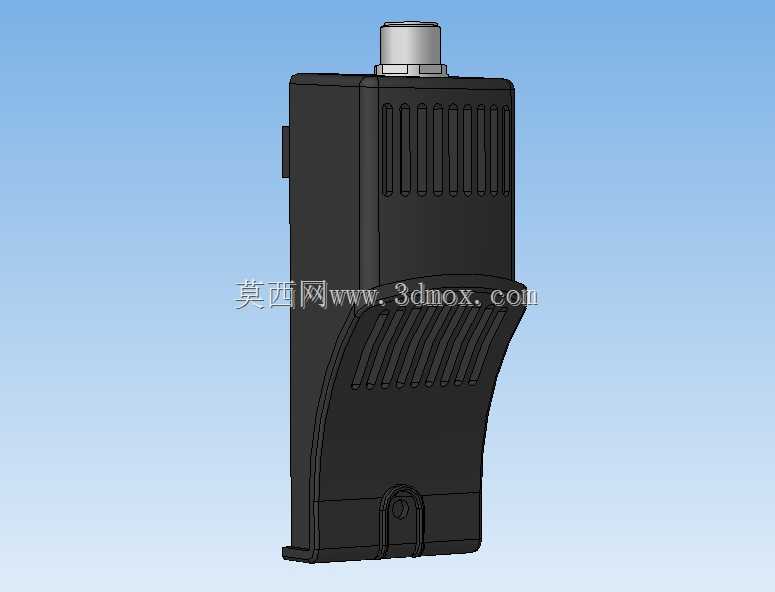

　　端子排等标准电气元件并排安装，适配现有电控柜的安装排布规范。设备主体采用阻燃级工程塑料外壳，外壳表面设计有多条纵向的通风散热槽，既可以保证内部传感元件与外界环境的空气流通，确保湿度检测的响应速度，又能阻挡大颗粒粉尘、飞溅的液滴直接侵入内部腔体，外壳的防护等级满足工业现场常规使用要求，顶部的电气接口采用金属螺纹锁紧式接头，接线完成后可以锁紧线缆外皮，避免现场布线拉扯导致接线松脱，同时提升接口处的密封性能。从功能设计层面，这款传感器的核心检测元件布置在外壳内部的通风腔体中，气流可以通过外壳的格栅结构自然流通进入检测区域，避免了直接暴露在外部环境中被油污、粉尘污染检测探头，延长设备的校准周期与使用寿命；

　　外壳下部的弧形收边结构并非单纯的造型设计，一方面可以在设备插拔、维护时提供更好的手持受力位置，另一方面可以引导滴落的冷凝水顺着外壳边缘流下，不会积聚在设备与导轨的安装缝隙中。在实际选型应用中，这类传感器通常接入设备的PLC控制系统，实时反馈监测区域的相对湿度数值，当湿度超出设定阈值时，系统可以联动启动柜内加热除湿装置、排风装置，将柜内湿度维持在电子设备可靠运行的区间内，在风电塔筒控制柜、机床电控柜、物流分拣线的控制舱、工业机器人的关节控制箱这类需要长期密闭运行的设备场景中，这类导轨安装的湿度传感器是标配的环境监测元件。建模过程中需要重点关注几个安装边界尺寸：首先是背部导轨卡扣的卡槽尺寸，必须严格匹配35mm标准DIN导轨的截面尺寸，

　　卡扣的弹性卡爪行程要保证安装时可以顺利卡入导轨，卡入后的松脱力度要满足工业设备的抗振动要求，避免设备运行过程中的振动导致传感器从导轨上滑落；其次是顶部电气接口的中心位置与设备安装基准面的尺寸公差，要保证接线后线缆的弯曲半径符合布线规范，不会和相邻安装的其他电气元件产生干涉；外壳表面的通风槽的宽度设计要控制在合理范围，既要保证通风量满足检测响应速度要求，又要防止尺寸过大导致异物进入内部，同时槽体的拔模角度要符合注塑成型的工艺要求，避免生产过程中出现粘模、缺料等问题。设备整体的外形采用方正主体加下部弧形过渡的造型，方正的上部结构可以最大化利用柜内的安装空间，保证内部电路板、传感元件的排布空间充足，下部的弧形结构既优化了视觉效果，也可以在设备堆叠运输时减少边角的磕碰损伤，外壳的合模线布置在设备侧面的居中位置，避免合模线出现在正面影响外观，同时也方便注塑模具的分型设计，降低生产制造成本。在实际的设备维护场景中，这种导轨安装的传感器可以在不拆卸周边其他元件的情况下，直接通过卡扣的解锁拨片完成拆卸更换，维护效率远高于螺丝固定的安装方式，适合工业现场快速运维的需求。
