GM系列蜗轮蜗杆减速电机0.75-2.2kW

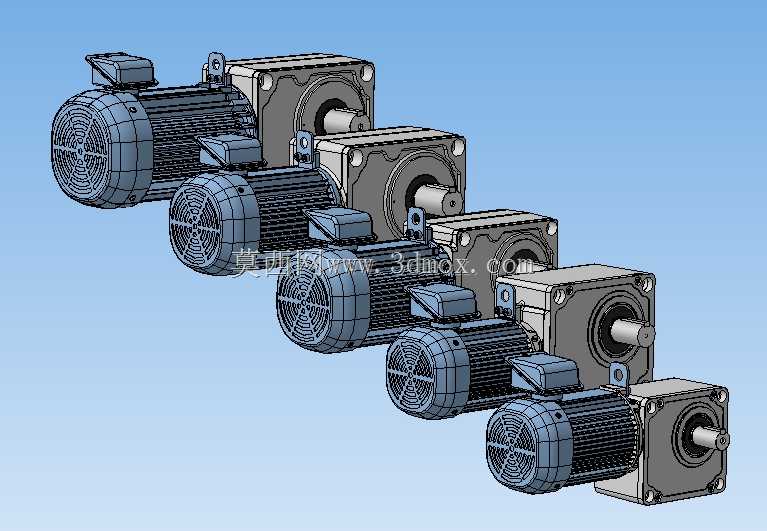

　　在自动化生产线、物流输送设备、食品包装机械、轻工纺织设备这类需要低转速大扭矩输出的工况里，蜗轮减速电机一直是传动方案选型里的高频选项，这次梳理的GM SHYPF-RR系列蜗轮电机，覆盖0.75到2.2kW功率段，刚好匹配多数中小型设备的动力输入需求，做三维建模的时候特意把不同功率对应的机座尺寸差异做了区分，避免选型时出现安装位不匹配的问题。

　　从实际使用场景来说，这类蜗轮减速电机常被用在辊道输送机的驱动端、自动化立体仓库的堆垛机行走机构、包装设备的送膜辊驱动、小型机床的进给传动单元里，核心作用是把电机输出的高转速通过蜗轮蜗杆副降下来，同时放大输出扭矩，匹配负载端的转速要求。和普通直连电机不同，蜗轮结构自带反向自锁特性，在一些需要防止负载倒转的垂直提升、倾斜输送场景里，不需要额外加装制动装置就能避免停机后负载滑移，这也是很多设备选型时优先考虑这类结构的原因。

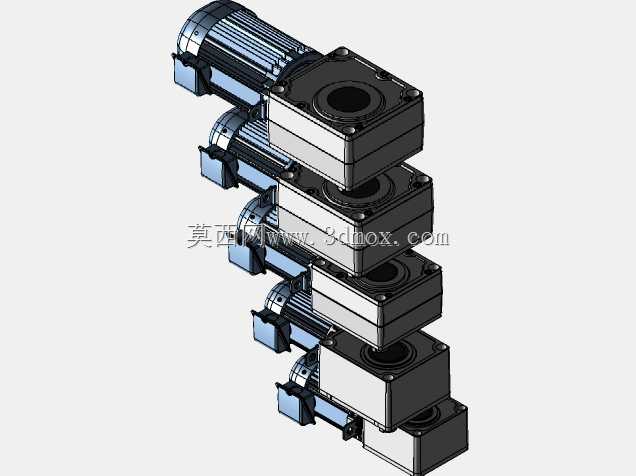

　　设计建模的时候，首先把电机部分和蜗轮减速箱体的连接法兰做了精准对位，不同功率对应的电机机座号从80机座到100机座不等，对应的输出轴径、键槽尺寸、安装孔位都做了对应匹配，箱体部分采用方形法兰安装结构，安装面的平面度公差在建模时按实际加工要求做了预留，输出轴的伸出长度、轴肩定位尺寸都参考了实际样本的安装边界，确保模型导入装配体后不需要额外调整就能直接完成配合。散热筋的排布完全按照实物结构做了还原，电机端的接线盒位置、吊环安装孔也都做了细节建模，方便后续做设备布线、吊装结构设计时直接参考。

　　从功能特性上看，这个系列的蜗轮电机采用单级蜗轮蜗杆传动，传动比覆盖范围宽，运行时的噪音比齿轮减速电机更低，适合对车间噪音有要求的轻工生产场景。建模时特意把蜗轮和蜗杆的啮合位置做了装配校验，避免出现干涉问题，箱体上的油标位置、放油孔、透气塞的位置都按实际结构做了还原，方便后续做设备维护空间预留时参考。不同功率段的电机整体长度、中心高尺寸都做了参数化区分，比如0.75kW机型的中心高比2.2kW机型小20mm，输出轴径小5mm，安装孔的孔距也对应调整，这些细节在建模时都做了明确区分，避免不同功率的模型混用导致选型出错。

　　做安装边界设计的时候，要注意这类电机的输出轴承受径向载荷的能力有限，在带链轮、皮带轮传动的场景里，要尽量让传动件靠近轴承安装位，减少轴端的悬臂弯矩，建模时特意把输出轴的轴承支撑位置做了内部结构示意，方便设计人员校核载荷时参考。另外蜗轮箱体的安装法兰有卧式和法兰式两种安装形式，这次的模型统一做了方形法兰安装结构，安装孔为通孔设计，螺栓从电机侧穿入固定在设备安装板上，安装时要预留足够的接线空间，接线盒的旋转角度可以根据安装方向调整，建模时也保留了这个旋转自由度，方便不同安装场景下的布局调整。

　　在结构设计思路上，这类电机的蜗轮部分采用锡青铜材质，蜗杆采用合金钢淬火处理，建模时虽然没有做材质区分，但在结构上预留了蜗轮的磨损补偿间隙，箱体采用铸铁压铸结构，壁厚均匀，散热筋的高度和间距都按散热要求做了优化，确保长时间满负荷运行时的温升在允许范围内。电机后端的风罩、风叶结构也做了完整建模，做设备整体布局时要注意风罩后端预留至少50mm的通风空间，避免散热不畅导致电机过热。

　　很多设计人员在选型时容易忽略减速电机的输出轴转向问题，蜗轮蜗杆传动的转向和电机输入转向有固定的对应关系，建模时特意把输入输出的转向关系做了示意，方便做传动方案校验时快速判断转向是否匹配负载要求。另外这类电机的润滑采用油脂润滑或者油浴润滑，不同安装角度下的注油量有差异，箱体上的油标位置就是用来确认注油量的，建模时保留了油标的透明视窗结构，方便做设备外观渲染时还原真实效果。

　　从实际装配的角度，模型把电机和减速箱的连接螺栓位置、密封端盖的结构都做了还原，在做设备的维护空间设计时，可以直接参考模型上的螺栓位置预留扳手操作空间，端盖的拆卸空间也做了尺寸标注参考，避免后期维护时出现工具无法操作的问题。不同功率的电机重量差异也在模型的体积上做了对应体现，2.2kW机型的整体重量大概是0.75kW机型的1.8倍，做设备机架强度设计时可以参考体积估算重量，提前做机架的承重校核。
