垂直手柄式快速压紧夹钳结构设计

　　在各类工装夹具、小型装配工位、检具定位场景中，这类垂直杠杆式的手动压紧夹钳是出镜率极高的基础功能件，很多做非标工装设计的工程师在做工件快速定位方案时，第一时间都会考虑这类成熟的肘节夹紧结构，相比螺丝压紧、气缸压紧的方案，它不需要额外气源动力，操作动作幅度小，夹紧与释放的切换只需要扳动一次手柄即可完成，单工位的操作耗时能压缩到1秒以内，非常适合小批量多品种的人工装配、工件检测、焊接定位这类场景。

　　从结构原理来看，这款夹钳采用的是典型的垂直式肘节过死点锁紧结构，扳动手柄到垂直锁紧位置时，内部的连杆机构会越过机械死点，此时哪怕夹头受到工件方向的反向冲击力，夹钳也不会自行松脱，只有主动向上扳动手柄打破死点平衡，才能带动压臂抬起释放工件，这种结构的可靠性已经经过了几十年的工业场景验证，不会因为长期使用出现夹紧力衰减的问题。夹钳的压臂端做了可调节的压头设计，压杆通过螺纹与压臂连接，可以根据被夹紧工件的实际厚度调整压头的伸出长度，调整到位后通过锁紧螺母锁死位置，避免夹紧过程中压杆转动移位，压头端部采用了软质的耐磨橡胶头，接触工件表面时不会刮伤工件漆面或者加工面，同时能提供足够的摩擦阻力，防止工件在夹紧状态下出现横向滑移。

　　安装层面，这款夹钳的底座采用了法兰式安装设计，底座上预留了两个对称的安装通孔，可以直接通过内六角螺丝固定在工装基板、工作台面或者检具本体上，安装孔的位置公差控制在±0.1mm范围内，不需要现场二次配钻就能直接替换同规格的标准夹钳，安装边界的预留空间只需要比底座轮廓单边多留出5mm的操作空间即可，不会占用过多的工装台面空间。手柄部分做了多段式的防滑包覆结构，表面的环形凸起能增加手掌与手柄之间的摩擦力，哪怕手上沾有机油、切削液，操作时也不会出现打滑的问题，手柄的操作力经过杠杆比优化，正常成年男性单手握持扳动的力度在150N左右就能达到额定的夹紧力，长期重复操作也不会造成手部疲劳。

　　在实际选型应用中，这类夹钳常被用在电子零部件装配工位的PCB板定位、小型钣金件焊接时的拼缝压紧、木质家具组装时的部件临时固定、注塑件水口修剪时的工件夹持等场景，相比水平式的快速夹钳，垂直手柄的结构在锁紧状态下手柄是竖直向上的，不会向工装侧面伸出多余的结构，能有效避免工位周边的物料、工具磕碰手柄导致夹钳意外松脱，同时在排布密集的多夹钳工装台面上，垂直手柄的操作空间更集中，操作人员不需要侧身就能完成相邻多个夹钳的锁紧与释放动作，能有效提升工位的操作效率。

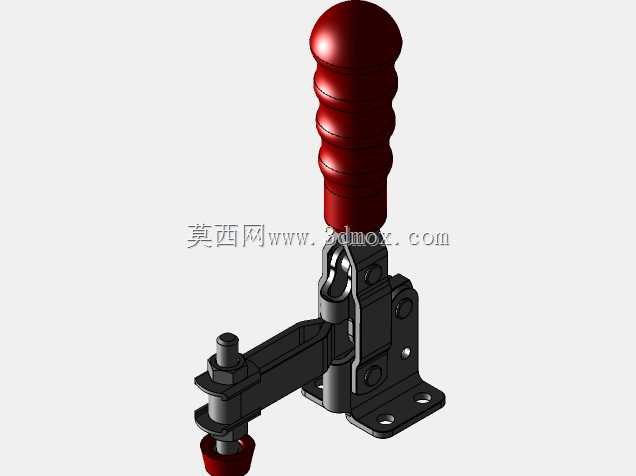

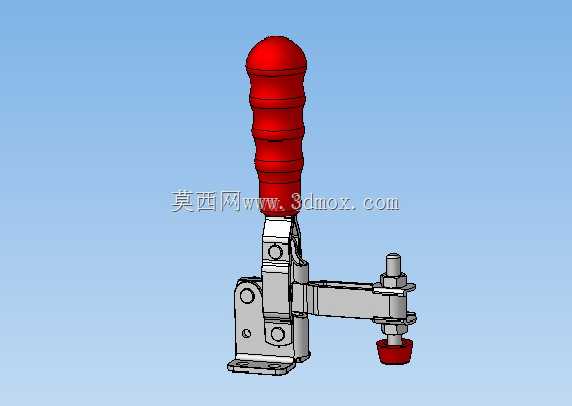

　　建模过程中对所有的运动配合间隙都做了工程化的还原，连杆铰接处的转动间隙控制在0.02-0.05mm之间，既保证扳动手柄时没有卡滞感，也不会因为间隙过大导致夹紧状态下压臂出现窜动，所有的钣金折弯件、冲压件的壁厚都按照实际量产的标准件参数设置，压头的橡胶部分做了独立的零件拆分，方便后续做有限元分析时单独设置材料属性，整个装配体的配合关系完全按照实际产品的装配逻辑搭建，可以直接用来做工装方案的干涉检查、操作空间模拟，也可以导出工程图用于夹钳的国产化加工生产。
