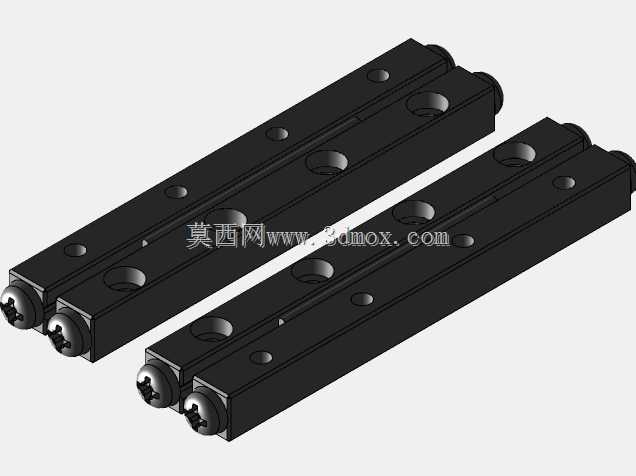

d1.5mm行程40mm交叉滚轮直线导轨结构

　　在精密检测设备、小型光学调整平台、半导体晶圆搬运工位这类对导向精度、运动平顺性有严苛要求的场景里，常规钢珠直线导轨的接触刚度、抗倾覆能力往往难以满足微米级进给的需求，交叉滚轮式线性导轨的应用就成了这类工况的优选方案。本次呈现的导轨结构采用交叉排列的圆柱滚轮作为滚动体，相比同规格钢珠导轨，滚轮与滚道的接触形式为线接触，额定动载荷能提升40%以上，同时可以承受来自垂直、水平、倾覆等多个方向的复合载荷，不用额外增设辅助导向块就能完成多方向受力的承载，大幅压缩导向机构的整体安装空间。

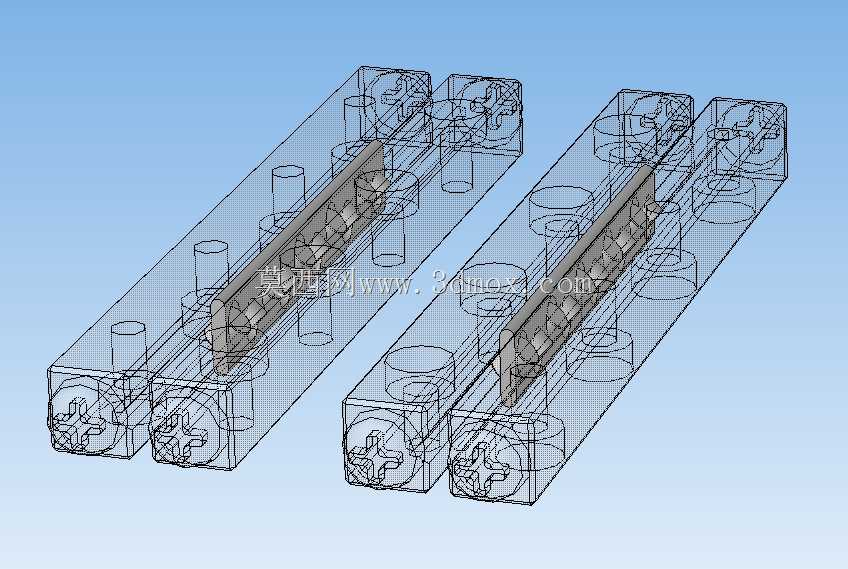

　　从结构设计逻辑来看，这款导轨的滑块与导轨本体都采用了一体化磨削的滚道型面，滚道的V型角度经过反复校核，设定为90度对称结构，交叉排列的滚轮通过保持架做等距分隔，相邻滚轮的轴线呈90度垂直交错，这样的排布能让滚轮在往复运动时分别承担两个垂直方向的载荷，不会出现滚动体偏载、卡滞的问题。保持架采用自润滑工程塑料材质，本身带有微量储油孔隙，在长期往复运行中可以缓慢释放润滑脂，降低滚轮与滚道之间的摩擦系数，日常维护周期能延长至普通钢珠导轨的2倍以上，适合在洁净车间、无尘工位这类不方便频繁加注润滑油的场景使用。

　　从安装边界与尺寸参数来看，这款导轨的滚动体直径为1.5mm，有效行程覆盖40mm，属于微型精密导轨范畴，导轨本体的截面宽度控制在12mm以内，安装孔采用沉头孔设计，孔位间距严格遵循通用微型导轨的安装尺寸标准，设备选型时可以直接替换同规格的其他类型微型导轨，不用重新加工设备安装基面。滑块部分的端面设置了密封挡片，采用薄型聚氨酯材质，既能阻挡外部的细微粉尘、切削碎屑进入滚道内部，又不会增加滑块的运动阻力，密封挡片与导轨侧面的间隙控制在0.1mm以内，在保证密封效果的同时避免出现摩擦异响。

　　在实际装配调试环节，这款导轨对安装基面的平面度要求控制在0.02mm/100mm以内，两根平行导轨的安装平行度需要保证在0.01mm以内，才能完全发挥出交叉滚轮导轨的精度优势。导轨的预紧力可以通过滑块侧面的微调顶丝进行调整，根据不同的应用场景可以设置零预紧、轻预紧、中预紧三个档位：零预紧状态下运动阻力最小，适合用于光学调整架这类需要手动微调的工位；轻预紧状态下间隙为零，适合用于小型检测设备的往复进给机构；中预紧状态下刚度最高，适合用于有一定冲击载荷的小型自动化上下料工位。

　　不同于普通滑动导轨存在的低速爬行问题，交叉滚轮结构的导轨在0.1mm/min的低速进给状态下依然能保持平顺的运动状态，不会出现粘滑现象，完全满足精密进给的位移分辨率要求。导轨的滚道表面经过超精磨削处理，表面粗糙度达到Ra0.2以下，滚轮的圆柱度误差控制在0.5μm以内，整套导轨的往复定位精度可以达到1μm以内，重复定位精度稳定在0.5μm以内，完全覆盖精密小型设备的导向精度需求。在长期运行的磨损控制方面，线接触的滚动形式让接触应力分布更均匀，额定寿命计算下的运行里程能达到同规格钢珠导轨的1.8倍以上，在额定载荷工况下长期运行不会出现精度快速衰减的问题。

　　针对部分需要多滑块拼接使用的场景，这款导轨的本体端面做了精密的定位销孔设计，多根导轨拼接时可以通过定位销保证滚道的对齐精度，拼接处的台阶误差控制在0.005mm以内，不会出现滚轮经过拼接位置时的卡顿、冲击问题，方便用户根据实际行程需求灵活拼接导轨长度。滑块的润滑注油口设置在滑块的侧面，采用M3的标准注油嘴，适配常规的微型注油枪，补加润滑脂时不用拆卸设备上的其他部件，就能完成润滑维护操作。
