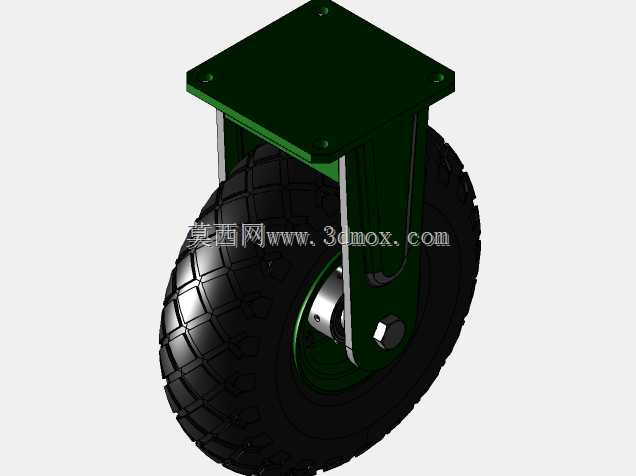

305mm规格工业重载定向行走轮结构

　　这款行走轮结构主要面向厂区内部周转的重载工业小车设计，适配车间内物料转运、工装板输送、工位间工件周转等高频使用场景，常见于机械加工车间的刀具转运车、装配线旁的零部件配送小车、仓储区域的重型料架周转车等设备，可在环氧地坪、硬化水泥地面、钢板铺设的车间通道等常规工业地面稳定行走，单轮额定承载可满足多数1吨级以内工业小车的轮组载荷分配需求。从结构设计逻辑来看，整体采用定向轮的安装形式，顶部安装板为平板式结构，预留的安装孔位可直接通过螺栓与小车底盘的底部安装面锁紧固定，安装板与轮架采用一体化弯折成型的钢制支架结构，支架两侧的支撑板对称分布，直接承托轮轴的安装位，避免轮组受侧向冲击力时出现支架变形的问题，轮轴与支架之间设置有耐磨衬套，

　　减少长期转动带来的磨损量，延长轮组的免维护使用周期。轮体部分采用大颗粒块状花纹的橡胶材质胎面，这种花纹设计一方面可以提升轮面与地面的接触摩擦力，避免小车在起步、制动或者经过轻微坡度的地面时出现打滑问题，另一方面块状花纹的沟槽可以容纳地面附着的细小铁屑、灰尘等杂物，减少杂物嵌在胎面造成的地面刮伤，也能降低轮面滚动时的噪音，适配车间内对噪音控制有一定要求的作业区域。轮毂部分采用与支架同色系的金属材质，轮轴位置设置有密封结构，可阻挡车间内的切削液、灰尘、焊接飞溅碎屑等进入转动配合面，避免轮组转动卡滞。从安装边界来看，轮体直径为305mm，这个尺寸的轮组在越过车间地面常见的5mm以内的接缝、小型凸起障碍物时不会出现明显的卡滞，

　　也不会因为轮径过大造成小车底盘安装高度过高，影响整车的重心稳定性；支架的安装板尺寸可适配多数标准工业小车的底盘梁安装间距，不需要额外制作过渡转接板即可完成装配，轮组的总宽度控制在合理范围内，不会占用小车底盘过多的横向安装空间，在多轮组布置的小车上也能留出足够的轮间间隙，避免转向或者直行时轮组之间出现干涉。设计过程中重点考虑了工业场景下的抗冲击性能，支架的弯折位置做了圆弧过渡处理，避免应力集中造成的支架断裂，胎面的橡胶硬度控制在合理区间，既保证足够的承载能力，也能起到一定的减震作用，减少小车转运精密加工工件时的路面震动传递，避免工件表面因为震动出现磕碰损伤。轮组的转动阻力经过优化，在额定承载状态下，单人即可轻松推动满载的小车移动，

　　降低操作人员的劳动强度，适配车间内人工推行的使用需求。胎面的耐磨配方可承受长期频繁的往复行走磨损，相比普通轻型脚轮，使用寿命可提升数倍，减少工业小车的日常维护更换频次。在结构细节上，轮轴的固定方式采用防松螺母锁紧，避免长期震动造成螺母脱落，支架的表面做了喷涂防锈处理，可适应车间内偶尔有切削液飞溅、空气湿度较高的作业环境，不会轻易出现锈蚀掉漆的问题。这款轮组的定向结构设计，适合布置在小车的固定行走侧，搭配万向轮使用时可保证小车的直行稳定性，避免推行过程中出现方向跑偏的问题，在长距离直线转运物料的场景下，定向轮的结构相比全万向轮的布置方式，推行的操控性更好，操作人员更容易控制小车的行走方向，减少碰撞通道两侧设备、货架的风险。
