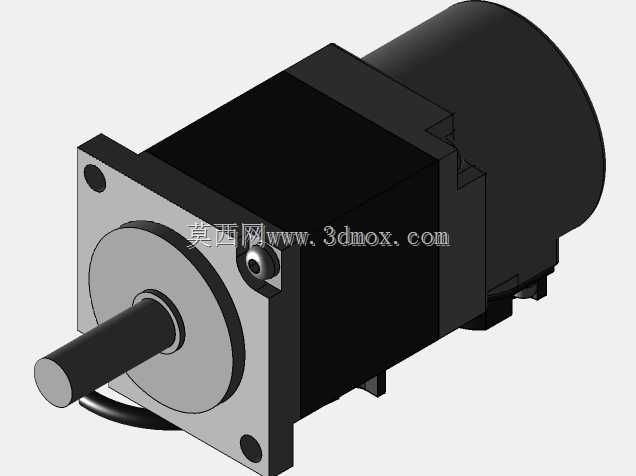

三菱HF-KN053B交流伺服电机三维结构

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与选型需求搭建，建模过程中优先还原了安装法兰的止口尺寸、输出轴的键槽公差、尾部编码器侧的接线空间，所有结构边界都严格匹配同功率段伺服产品的通用安装规范，能直接导入自动化设备装配体中做干涉校验。从应用场景来看，这类小功率交流伺服电机广泛覆盖3C电子装配线的点胶、锁付工位，小型包装设备的送膜、切刀驱动，以及数控雕铣设备的进给轴传动，在需要精准位置控制、转速快速响应的工况下，这类电机相比普通异步电机有着更优的动态跟随性能，低速运行时的扭矩输出稳定性也能满足精密传动的要求。模型还原了电机本体的三段式结构：前端的安装法兰段预留了螺栓沉孔空间，输出轴的轴伸长度、

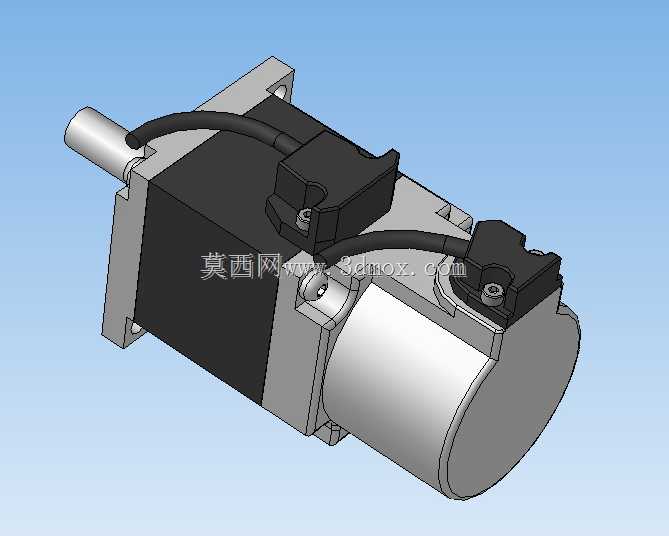

　　轴径尺寸都对应实际安装时的联轴器配合边界，设计时特意保留了轴端的中心孔结构，方便装配时的同轴度打表校验；中间的定子壳体段做了散热筋的细节还原，实际运行中壳体表面的散热结构能带走绕组产生的热量，建模时没有做过度简化，方便后续做热仿真分析时提取散热面积参数；尾部的编码器与接线座部分，还原了航空插头的安装位置、线缆出线的弯折空间，在做设备布线设计时，可以直接参照这个模型预留线缆的弯曲半径，避免实际装配时出现线缆与周边结构件干涉的问题。从功能特性对应的结构设计来看，电机后端的内置编码器安装位与转子轴的同轴配合结构在模型中做了清晰呈现，这类伺服电机的位置反馈精度直接决定了整套传动系统的定位误差，建模时还原了编码器与端盖的配合止口，

　　能直观看到装配时的定位基准；机身侧面的铭牌安装位、接地螺栓位置也都做了对应还原，方便电气设计时对接线端子的排布做空间校验。在安装边界的还原上，模型严格控制了法兰安装面到电机尾部的总长尺寸，输出轴中心到机身底部的高度尺寸也和实际产品一致，当把这个模型导入设备总装时，不需要额外调整尺寸就能直接校验电机与同步轮、联轴器的配合间隙，也能确认电机尾部是否会和设备的背板、线槽产生空间冲突。不同于简化的电机外观模型，这个结构模型拆分了前端盖、定子壳体、后端盖、输出轴、接线座等独立零件，每个零件的配合面都做了公差对应的装配约束，做运动仿真时可以直接给输出轴添加旋转副，模拟电机带动负载运行时的空间运动轨迹，也能提取各个零件的质量参数，

　　做整套设备的重心校核。对于做非标自动化设计的工程师来说，这类精准的伺服电机模型能大幅减少选型阶段的空间校验工作量，不需要反复对照样本尺寸手动绘制轮廓，直接调用模型就能完成电机安装座的设计、传动部件的配合选型，也能在方案评审阶段直观展示电机在整套设备中的排布位置，避免后期加工装配时出现安装空间不足的问题。建模过程中特意规避了对内部绕组、磁钢等不可见结构的过度刻画，把建模重心放在所有和外部装配相关的结构上，既保证了模型的装配实用性，也控制了模型的文件体量，不会在大型装配体中占用过多的系统资源。从实际选型适配的角度来看，这款60法兰规格的交流伺服电机，额定功率段覆盖50W到400W区间，对应的安装尺寸通用性极强，模型还原的安装孔位分布、轴径尺寸都和行业内同规格产品保持一致，即便后续更换不同品牌的同规格伺服，也不需要大幅修改安装座的设计，能提升整套设备的零部件通用率，降低加工与备件成本。
