HK-KT43W型三菱伺服电机三维结构

　　在自动化产线的传动选型环节，伺服电机的三维结构还原度直接影响后续设备布局、干涉校验的效率，这款HK-KT43W三菱伺服电机的建模，完全围绕实际工业场景的装配需求搭建，没有冗余的装饰性结构，所有特征都对应实物的功能与安装边界。先从实际应用场景说起，这类中小功率伺服电机，常被用在3C电子装配设备的进给轴、小型包装机械的牵引辊驱动、非标自动化设备的点位定位工位，比如贴标机的送标轴、点胶机的X/Y轴移动平台，还有小型机械手的关节驱动，对安装空间的紧凑性、输出轴的同轴度要求都很高，建模时首先要把这些现场安装的约束条件放在首位。

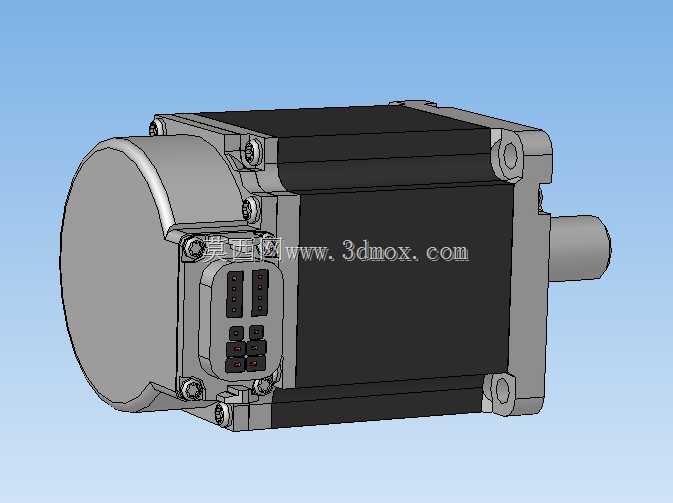

　　从功能特性来看，这款伺服电机本体集成了动力与编码器接线端口，端口的凸起结构、接插件的排布完全参照实物尺寸还原，做电气布线设计时，可以直接在装配体里拖拽线缆模型，模拟走线的弯曲半径，避免后期现场安装出现线缆与周边机架、拖链干涉的问题。电机尾部的编码器端盖做了等比例的圆角与安装孔位还原，端盖上的固定螺丝沉孔深度、孔位间距都和实物一致，做设备尾部维护空间预留时，可以直接测量模型的尺寸，不用反复核对二维样本的参数。输出轴部分做了轴径、键槽尺寸的精准还原，轴伸长度、轴端的倒角都对应实物的加工公差范围，搭配联轴器选型时，可以直接匹配对应孔径的联轴器模型，提前校验轴与联轴器的配合长度，避免出现轴伸过长顶到联轴器内部、或者过短导致配合面不足的问题。

　　设计思路上，建模全程遵循“装配优先”的原则，没有为了渲染效果添加不必要的曲面细节，所有的安装基准面都做了对齐处理：电机的安装法兰面作为整个模型的Z向基准，输出轴的中心轴线作为X/Y向的定位基准，四个安装孔的孔位坐标完全对应样本的安装尺寸，不管是做卧式安装的电机座设计，还是立式安装的法兰连接板设计，都可以直接拾取模型的基准面做配合，不用额外做基准转换。电机外壳的散热筋结构做了简化但保留了核心的凸起高度与排布间距，做设备热仿真分析时，可以直接基于这个模型提取散热面的特征，不用再重新修补模型的几何细节。接线端口的卡扣结构也做了还原，模拟接插件插拔时，可以校验端口周边的预留空间是否足够，避免后期接线时手或者工具没有操作空间。

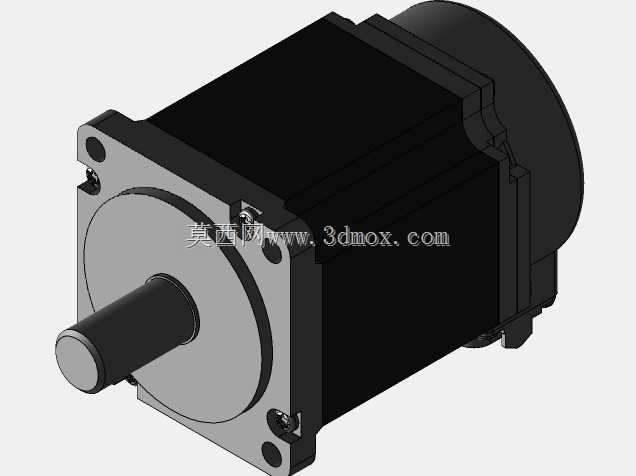

　　外形尺寸与安装边界方面，模型的总长、总宽、总高完全对应实物的外包尺寸，电机本体侧面的接线盒凸起高度、尾部编码器的突出长度都做了精准还原，做设备布局时，只要给模型预留出对应的空间，就能保证实物安装时不会和周边的型材、钣金件发生干涉。安装法兰的止口尺寸、止口深度都和实物一致，做法兰连接板的止口配合设计时，可以直接按照模型的止口尺寸标注公差，保证电机安装的同轴度，减少输出轴的径向跳动。四个安装通孔的孔径、孔位的中心距都严格按照实物参数建模，设计安装螺丝时，可以直接匹配对应规格的内六角螺丝模型，校验螺丝的长度是否合适，避免螺丝过长顶到电机内部的绕组，或者过短导致锁附力不足。

　　实际做结构设计时，很多工程师容易忽略电机本体的圆角、倒角对安装的影响，比如电机外壳四个角的圆角半径，如果建模时做成直角，很容易在做钣金护罩设计时出现护罩和电机棱角干涉的问题，这款模型把所有的外部圆角、安装面的倒角都做了还原，甚至接线端口处的小倒角都没有省略，能最大程度还原实物的安装边界。另外，电机的重量属性也可以基于模型的体积赋值，做设备的整体重心计算时，可以直接调用模型的质量属性，不用再手动输入重量参数，提升整机力学分析的效率。不管是做单机设备的传动结构设计，还是做自动化产线的布局规划，这个模型都能直接嵌入装配体使用，减少建模的重复工作量，也能避免因为模型尺寸偏差导致的后期加工装配问题。
