输送机传感连接集成式开关装置结构设计

　　在散料输送、流水线生产的现场工况里，传感信号的稳定通断直接决定整线的运行可靠性，这款集成式开关装置正是针对输送机场景下多传感器信号转接、通断控制的需求做的结构整合设计。从实际使用场景来看，这类装置大多安装在输送机侧架的预留安装位上，需要同时对接两路顶部接入的传感线缆，以及侧方引出的总线接线端，避免现场多组传感器单独走线带来的线缆杂乱、防护等级不足、检修排查困难的问题。

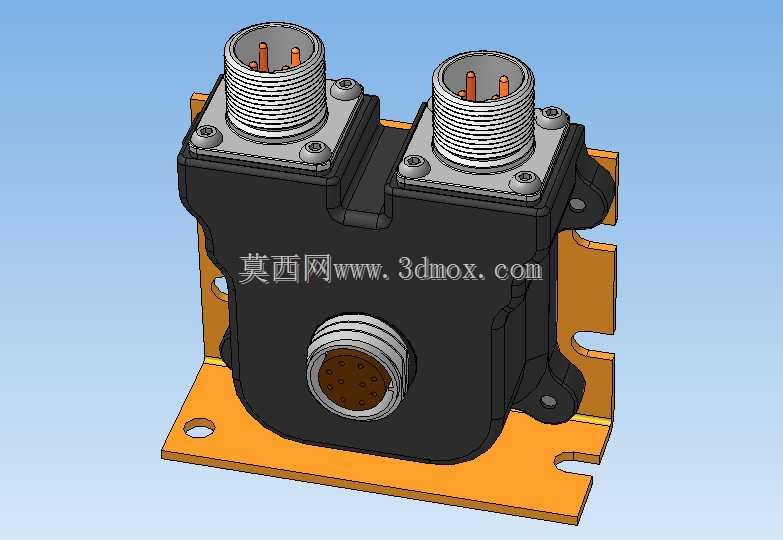

　　从功能特性上看，装置主体采用绝缘耐候的工程材质做壳体封装，顶部两个M12规格的航空插接头采用金属螺纹锁紧结构，插芯内部预留多针接线位，可兼容PNP、NPN型常用输送机传感器的信号与供电接线需求，插接头与壳体之间通过四颗内六角螺丝压紧密封垫，满足车间多尘、偶尔有喷淋冲洗的IP65级防护要求，避免粉尘、水汽侵入接线端造成信号短路或者接触不良。侧方的多针圆形输出接头直接对接设备主控柜的信号线缆，把两路传感器的供电、信号回路整合到单路输出，大幅减少现场布线的工作量。

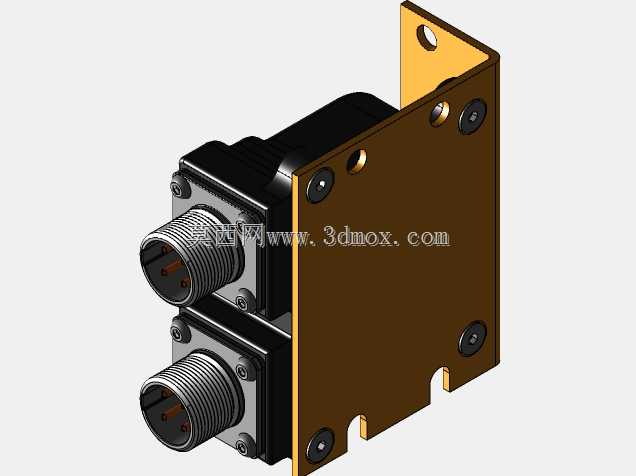

　　设计思路上，这款装置没有采用传统分散式接线端子排的结构，而是把开关控制回路、接线转接模块全部集成在同一个壳体内，底部搭配折弯成型的镀锌钢安装支架，支架上预留的腰型安装孔可以适配输送机侧架不同孔距的安装位，安装时不需要额外做支架打孔改制，直接用螺栓穿过腰型孔锁紧即可，腰型孔的调节余量覆盖了现场常见的±5mm安装偏差，降低现场安装的对位难度。壳体与安装支架之间通过定位凸台卡合后再用螺丝锁紧，避免设备运行过程中输送机的持续振动造成壳体移位、接线端受力松脱。

　　从安装边界尺寸来看，装置整体宽度控制在120mm以内，高度不含顶部接头的部分为80mm，安装支架的总厚度为2mm，突出侧架的安装高度不超过110mm，不会和输送机上运行的料斗、输送带边缘产生运动干涉，现场安装时不需要额外改动原有输送机的周边防护结构。顶部两个接头的中心距预留了足够的扳手操作空间，现场接线锁紧时，普通开口扳手可以直接伸入操作，不会因为两个接头间距过小导致无法锁紧螺纹。开关的触发结构集成在壳体内部，不需要额外在外部设置突出的操作手柄，避免现场输送物料的剐蹭造成开关误触发，同时壳体表面没有突出的易磕碰结构，长期运行过程中不容易被散落的物料砸坏。

　　在结构细节处理上，壳体的分型面设置在侧面隐蔽位置，合模缝处做了密封胶条的安装槽，装配时胶条完全嵌入槽内，不会因为长期老化出现胶条脱出的问题。内部的接线端子采用防松式压线结构，压线螺丝自带弹垫，即使在输送机长期振动的工况下，压线位置也不会出现松脱断线的问题。安装支架的边缘做了钝化倒圆角处理，现场安装作业时不会划伤施工人员的手部，也不会割破线缆的外绝缘层。两路传感回路之间做了绝缘隔筋设计，避免不同回路之间出现信号串扰，保证传感器信号传输的稳定性，即使在周边有变频器、电机等强电磁干扰的输送机现场，也能保证开关信号的准确传输，不会出现误信号导致的输送机误停机。
