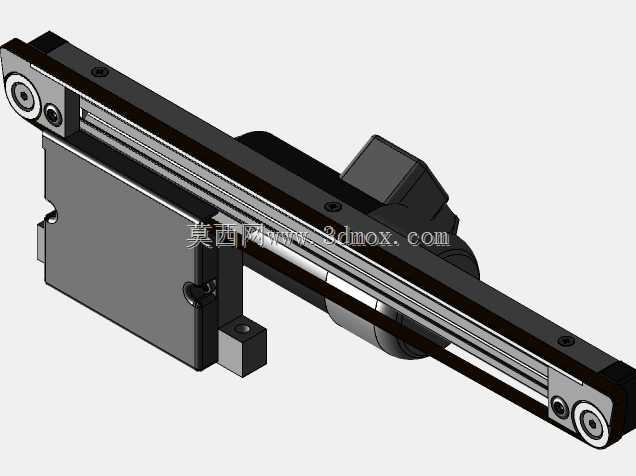

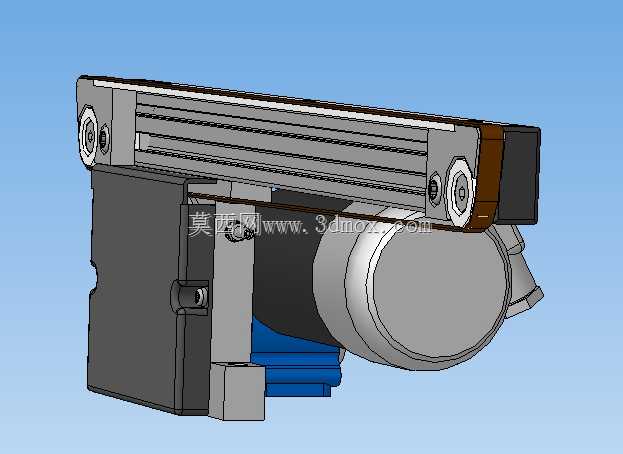

紧凑型辅助微型皮带输送机构三维设计

　　在3C电子零部件组装、小型五金件分拣、实验室样品流转这类对输送设备占地空间有严格限制的场景里，常规宽度的皮带输送机往往因为机架冗余、驱动端外伸尺寸过大，无法嵌入紧凑的工位布局，这款辅助微型输送结构就是针对这类窄空间物料转运需求开发的。从结构布局来看，驱动单元采用侧装集成式设计，将驱动电机与主动辊轮的连接结构做了扁平化处理，没有采用传统输送机电机外置通过链传动或带传动连接主动辊的方案，而是直接将动力输出端与主动辊同轴衔接，大幅压缩了驱动端的横向外伸尺寸，能适配工位侧边预留空间不足100mm的安装场景。机架主体采用单块折弯钣金作为主承载侧板，另一侧搭配对应厚度的钣金封板，辊轮两端的轴承座直接嵌入侧板预加工的定位槽内，

　　省去了额外的轴承座安装支架，既减少了零件数量降低装配复杂度，也让整体机架的厚度控制在极小范围内，适合输送宽度在100mm以内的小型物料，比如贴片后的PCB板、小规格冲压五金件、医用试剂管这类重量较轻的工件。张紧结构设计在从动辊端，采用腰型孔配合顶丝调节的方式，不需要额外拆卸护板就能完成皮带张紧度的调整，日常维护时只需要松开从动辊的固定螺丝，调整顶丝的进给量就能改变两辊轮的中心距，适配不同伸长率的平皮带，调整到位后锁紧固定螺丝即可，操作门槛很低，不需要专门的工装辅助。输送面的高度可以根据对接工位的需求做适配调整，底部的安装座预留了标准的螺纹安装孔，既可以直接通过螺栓固定在设备台面上，也可以搭配小型立式支撑柱做架高安装，

　　支撑柱的连接孔位采用通用的工业铝型材槽用螺栓规格，能和常规的铝型材工位架直接兼容，不需要额外加工转接板。皮带下方设置了薄型钣金托板，托板表面做了压平处理，避免皮带在承载物料时出现下凹变形，保证输送过程中物料的平稳性，不会因为皮带挠度变化导致小件物料卡滞或者偏移，对于需要在输送过程中搭配视觉检测、扫码工位的场景，这种托板结构能让物料始终保持在固定的高度平面，减少检测设备的焦距调整工作量。驱动端的电机采用低压直流供电方案，转速可以通过配套的调速器做无级调整，能匹配不同节拍的生产线需求，从每分钟几米的慢速送检场景到每分钟几十米的快速分拣场景都能适配，电机尾部预留了编码器安装位，如果需要做精准的启停定位，也可以加装编码器配合驱动器实现定距输送，满足工位间精准送料的需求。整机的护板结构都采用圆角处理，没有突出的尖锐棱角，在人员频繁操作的工位旁使用时能避免磕碰风险，所有的外露螺丝都采用内六角圆柱头螺丝，螺丝头端面不突出护板表面，不会刮蹭输送过程中的物料或者操作人员的衣物。从安装边界来看，整机长度方向的尺寸可以根据实际需求做定制调整，固定段的机架采用模块化拼接设计，单段标准长度为500mm，也可以根据工位间距裁剪对应长度的钣金侧板，搭配对应长度的皮带和托板就能组成不同长度的输送线，不需要重新开模制作机架零件，能大幅缩短非标定制的交付周期。在实际产线应用中，这类微型输送机常作为主输送线的辅助接驳机构，

　　比如在主输送线和加工工位之间做短距离的物料过渡，或者在多台小型组装设备之间做工件的流转衔接，因为体积小巧，也可以直接集成在小型自动化设备的内部，作为设备内部的物料传递结构，比如在小型插件机、检测设备内部完成工件在不同工位间的移动，不需要占用设备外部的额外空间。设计过程中对辊轮的径向跳动做了严格控制，主动辊和从动辊都采用精拉铝管加工，表面做阳极氧化处理，既保证辊面的硬度耐磨，也能控制辊轮的圆度误差，避免皮带运行过程中出现跑偏的问题，同时皮带两侧的机架上设置了极小间隙的挡边，挡边和皮带边缘的间隙控制在1mm以内，能有效防止宽度较小的物料从皮带侧边掉落，也不会因为间隙过小摩擦皮带边缘导致皮带过早磨损。
