200x600规格小型皮带带式输送设备结构

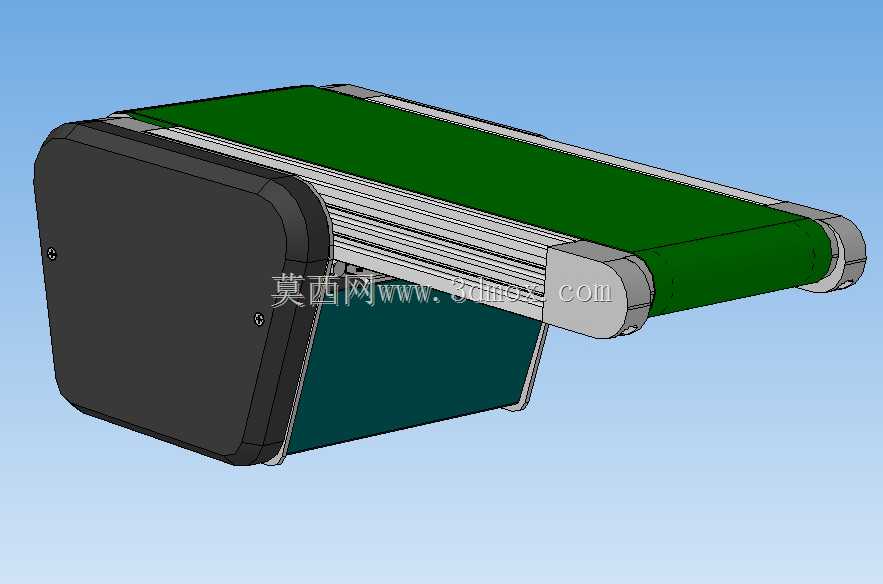

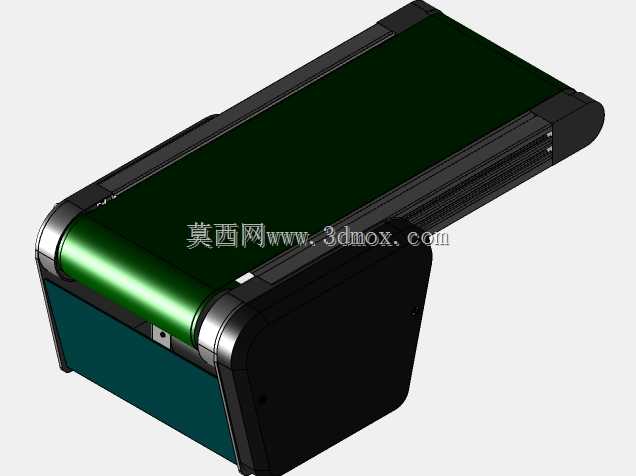

　　这款200x600规格的小型带式输送结构，在轻工装配、电子零部件周转、小型包装件转运场景中适配性极强，很多桌面级工作站、产线衔接段都会用到这类窄幅短行程输送设备，相比大跨度重型皮带机，它的占地空间极小，不需要复杂的地基固定，直接放置在工作台面或者支架上就能完成对接，适合小批量、多频次的物料短距离传递作业。从结构设计来看，这款设备采用了一体化端座搭配铝型材机身的方案，两端的驱动与从动端座做了圆角包边处理，既避免了尖锐棱角带来的操作安全隐患，也能在紧凑安装空间里减少磕碰干涉，机身框架用标准工业铝型材拼接，不需要复杂的焊接加工，后期如果需要调整机身长度或者更换附件，只需要拆装型材紧固件就能完成改造，维护调整的灵活性很高。

　　皮带选用的是绿色PVC防静电材质，这类皮带在电子加工、轻工组装场景里非常常用，表面摩擦系数适中，既能保证输送过程中物料不会轻易打滑偏移，也不会对纸质包装、塑料外壳类的工件表面造成刮擦损伤，皮带下方的承托结构做了平整化处理，避免长距离运行时皮带出现下塌变形，保证输送面的平面度，对于一些需要在输送过程中完成扫码、视觉检测、小型零件装配的工位来说，稳定的输送平面是工序精度的基础保障。驱动端集成在一侧的端座内部，把传动辊、驱动连接位都做了内置式防护，既可以搭配调速电机实现不同输送速度的调节，也能避免外露传动部件卷入杂物或者造成操作人员误触，从动端则设计了张紧调节结构，通过端座上的调节螺钉就能调整皮带的张紧度，纠正皮带运行过程中的跑偏问题，

　　不需要拆解机身就能完成日常的张紧维护，大幅降低了设备的日常运维难度。从安装边界来看，这款设备的有效输送宽度为200mm，整体输送段长度为600mm，机身整体高度控制在较低范围，端座的外轮廓尺寸比输送面略宽，安装时只需要预留两端各50mm的操作维护空间，就能满足日常皮带调整、部件检修的操作需求，设备底部预留了标准的安装孔位，既可以直接固定在工作台台面上，也可以搭配可调高度的支架实现不同作业高度的适配，甚至可以多台同规格设备拼接，组成更长的输送线体，适配不同的产线布局需求。在实际使用场景里，这类小型皮带输送机常用来衔接上下道工序，比如把注塑机出料的小型塑料件传递到质检工位，或者把组装完成的小型电子产品传递到包装工位，

　　也可以在仓储分拣环节里用来传递小型包裹、料盒，因为机身自重较轻，移动和调整位置都非常方便，不需要大型吊装设备，两名操作人员就能完成移位和重新安装。设计过程中，这款结构充分考虑了通用化配件的选用，传动辊、轴承、紧固件都采用标准工业配件，后期更换不需要定制特殊零件，能大幅降低设备的全生命周期使用成本，端座的密封结构也能一定程度上阻挡车间里的粉尘、碎屑进入传动部位，延长内部传动部件的使用寿命，即使在有少量粉尘的轻工生产车间里，也能保持稳定的运行状态。输送面的高度可以根据对接设备的高度做适配调整，进料端和出料端的高度差控制在极小范围，避免物料在进出输送段时出现卡顿、掉落的问题，对于一些底部不太平整的小型工件，也能通过皮带的柔性接触面实现平稳输送，不会因为接触面硬度过高导致工件弹跳移位。
