短行程交叉滚柱直线导轨结构设计

　　做精密滑台设计的工程师大多有体会，小行程高精度的导向场景里，普通滚珠导轨往往因为钢球接触点少、预压调整难度大，很难兼顾刚性和运动平顺性，交叉滚柱结构的线性导轨恰恰是填补这类需求缺口的典型部件。这次拆解的这款短行程交叉滚柱导轨，核心适配1.5mm到30mm的往复运动行程，常见于半导体检测设备的探针微调工位、光学镜头的对焦调整模组、精密量仪的测头进给单元，还有小型自动化装配设备里的工件定位滑台，这类场景的共同特点是运动行程短、定位精度要求高、负载不大但对导向刚性有明确要求，不允许运动过程中出现爬行或者侧向间隙。

　　从结构设计逻辑来看，这款导轨没有采用传统导轨的分离式滑块与轨道拼接思路，而是将滚柱保持架、轨道滚道、安装基体做了集成化的线框式结构设计，滚柱以90度交叉排列的方式嵌装在保持架内，相邻滚柱的轴线互相垂直，使得单组滚道可以同时承受垂直方向、水平侧向以及倾覆方向的复合载荷，相比同尺寸的滚珠导轨，接触形式从点接触变成线接触，额定动载荷能提升40%以上，弹性变形量更小，在微米级进给的场景下不会出现迟滞。设计时特意将滚道的V型槽角度做了对称式布局，保证两个方向的负载能力一致，避免单侧受力时出现滚柱偏磨的问题，保持架的限位结构做在导轨两端，不需要额外加装限位挡块，就能防止滚柱在满行程运动时从滚道内脱出，减少了装配时的零件数量。

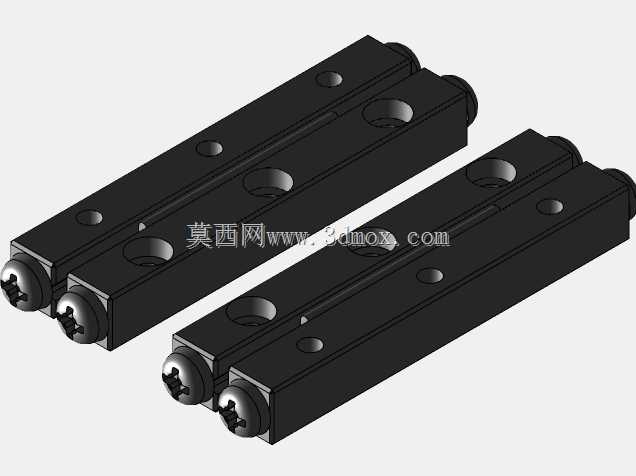

　　安装边界方面，这款导轨的主体采用矩形截面结构，安装孔位沿导轨长度方向等距布置，都是沉头通孔设计，可以直接从导轨上表面穿入螺栓固定在设备基板上，不需要额外加工安装让位槽，对安装面的平面度要求在0.02mm以内即可满足精度要求，不需要像分离式交叉滚柱导轨那样需要配磨安装基面来调整预压。导轨的整体宽度控制在窄幅尺寸内，两个导轨并排布置时的中心距可以做到很小，适合在空间紧凑的多轴叠层滑台里使用，比如XY两轴的微调平台，下层导轨安装完后，上层导轨可以直接固定在下层的运动台面上，不会出现安装空间干涉的问题。

　　实际使用过程中，这类交叉滚柱导轨的运动阻尼比滚珠导轨稍大，但阻尼均匀性更好，在低速微动的场景下不会出现粘滑现象，配合微分头或者压电陶瓷驱动时，可以实现0.1微米级的进给分辨率，这也是很多精密检测设备优先选这类结构的核心原因。设计时需要注意的是，滚柱和滚道的接触属于线接触，对滚道的表面硬度要求在HRC58-62之间，所以导轨基体一般采用轴承钢淬火处理，滚道表面做超精研磨，表面粗糙度控制在Ra0.2以下，才能保证长期使用的精度保持性，避免滚柱过早出现点蚀磨损。另外保持架采用工程塑料加玻璃纤维的材质，既有足够的强度支撑滚柱，又能在运动过程中起到自润滑的作用，不需要频繁加注润滑脂，适合在洁净车间的设备里使用，不会因为油污溢出污染生产环境。

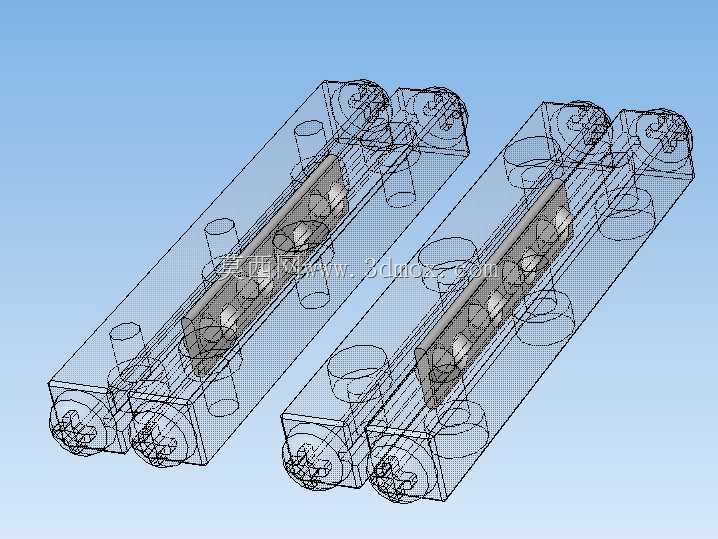

　　从建模细节来看，线框式的结构展示可以清晰看到内部滚柱的排列方式，滚柱的直径和长度做了等比例匹配，保证滚柱在滚道内滚动时不会出现歪斜，相邻滚柱之间的保持架隔兜间隙控制在0.1mm以内，既不会因为间隙过大导致滚柱错位，也不会因为间隙过小增加运动阻力。导轨两端的限位结构做了圆弧过渡，避免保持架运动到端部时出现硬碰撞，减少运动过程中的冲击噪音，同时端部的倒角设计也方便装配时滚柱组件的装入，不需要专用工装就能完成整组导轨的组装。很多工程师在选型这类导轨时容易忽略行程和导轨总长的匹配关系，这款导轨的滚柱保持架长度是固定的，运动过程中保持架会跟随运动部件产生一半行程的位移，所以设计安装空间时需要在导轨两端预留出保持架位移的让位空间，避免运动到行程端部时保持架和周边结构发生碰撞。另外这类导轨的预压是通过滚道和滚柱的尺寸选配来实现的，不需要额外的预压调整机构，装配时只要按照固定扭矩拧紧安装螺栓就能达到设计的预压量，相比需要调整斜块来预压的导轨结构，装配效率能提升不少，也降低了对现场装配人员的技术要求。
