集成直流动力的螺旋蜗轮蜗杆减速传动装置

　　在小型自动化输送、智能仓储分拣、家用智能传动机构、小型医疗辅助设备这类对安装空间有严格限制的传动场景里，动力源与减速机构的集成化设计一直是结构工程师选型时的核心考量方向，这套集成直流电机的螺旋蜗轮蜗杆传动结构，正是针对这类紧凑安装需求完成的一体化设计。从实际使用场景来看，这类传动单元常被用在需要低转速大扭矩输出、同时对传动反向自锁有要求的工位，比如小型皮带线的驱动端、智能开窗器的动力输出、自助终端设备的内部传动模组，不需要额外搭建电机与减速箱的连接支架，也省去了联轴器选型、同轴度校准的现场装配步骤，能大幅缩短设备的整体装配周期。

　　从功能特性上看，这套结构采用螺旋蜗轮蜗杆的啮合形式，相比普通圆柱蜗杆传动，啮合接触面积更大，传动过程中的齿面载荷分布更均匀，能在相同模数下承受更高的输出扭矩，同时蜗轮蜗杆结构自带的反向自锁特性，可以避免输出端受外力负载时出现动力反转的情况，在垂直升降类的小型传动场景里，不需要额外加装制动结构就能实现位置保持，简化了整体的传动链路。集成的直流动力单元直接与减速箱的输入轴端做同轴连接，动力传递路径短，传动过程中的能量损耗比分体式连接结构更低，在相同供电参数下能获得更高的输出效率。

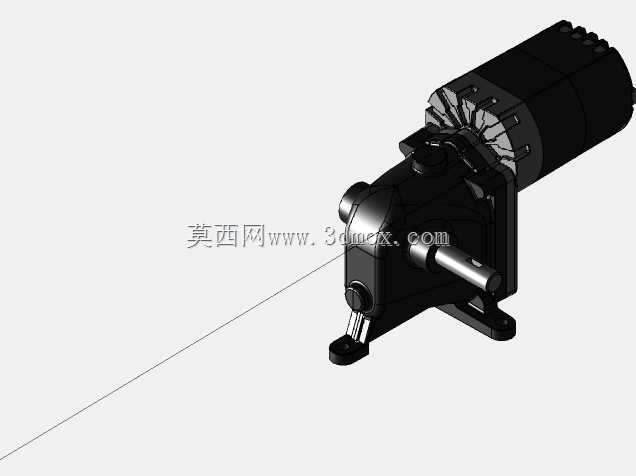

　　设计思路上，整个结构优先考虑了安装边界的适配性，电机端采用圆柱式外壳结构，减速箱部分采用带安装脚的分体式壳体，壳体上预留的安装孔位可以直接通过螺栓固定在设备的安装基板上，不需要额外设计转接法兰。输入侧的动力出线做了侧向引出设计，不会占用轴向的安装空间，在轴向尺寸受限的安装场景里，能避免线缆与周边结构件出现干涉。输出轴采用双侧伸出的结构形式，工程师在做结构布局时，可以根据设备的实际传动方向选择单侧输出或者双侧同步输出，不需要额外对输出轴做二次改装，适配不同的传动布局需求。

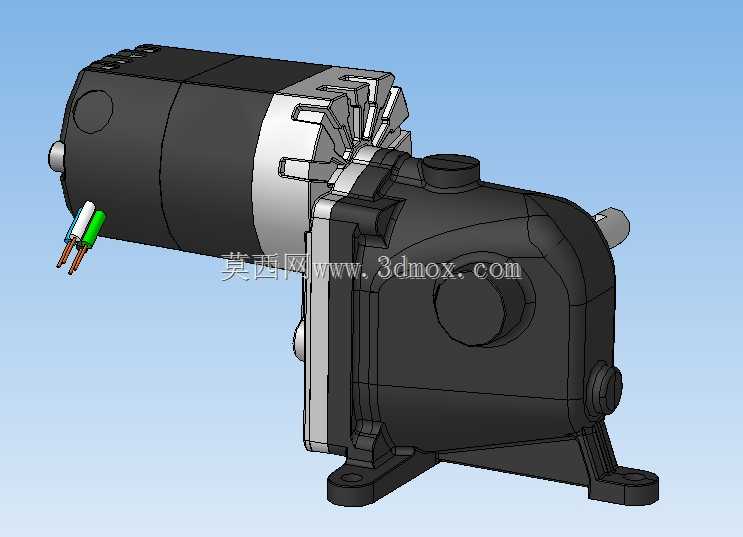

　　从外形尺寸与安装边界来看，整个传动单元的电机段外径与减速箱段的宽度做了适配性设计，不会出现局部结构突出导致的安装空间浪费，底部的两个安装支脚做了加强筋结构，在承受输出端的径向负载时，支脚位置不会出现应力集中导致的壳体变形。输出轴的轴伸长度、轴径尺寸都按照小型传动场景的常用负载参数做了匹配，能直接配套常用规格的同步轮、链轮或者联轴器使用，不需要额外做轴的二次加工。壳体的合箱面采用止口定位结构，装配时能直接保证蜗轮与蜗杆的啮合中心距，降低了装配过程中的调整难度，同时合箱位置的密封槽设计可以适配密封胶或者密封圈，避免内部润滑脂在长期运行过程中出现渗漏，适配多粉尘、少量溅水的工业现场使用环境。

　　在结构细节处理上，蜗杆的支撑位置采用双轴承跨距布置，能承受输入轴高速运转时的径向跳动，保证蜗轮蜗杆的啮合间隙稳定，长期运行不会出现齿面偏磨的情况。蜗轮部分采用镶嵌式结构设计，齿圈部分与轮毂部分采用不同材质匹配，既保证齿面的耐磨性能，又能控制整体的零件重量与材料成本。电机端与减速箱的连接位置采用定位止口配合，能保证电机轴与蜗杆输入轴的同轴度，避免连接位置出现偏心导致的运转振动、噪音过大的问题。整个结构的所有棱角位置都做了倒角处理，装配过程中不会出现锐边划伤操作人员的情况，也能避免应力集中导致的壳体开裂问题，适配批量生产的加工工艺要求，所有零件的结构都能通过常规的机加工、注塑或者压铸工艺完成生产，不需要特殊的加工设备，能有效控制整体的制造成本。
