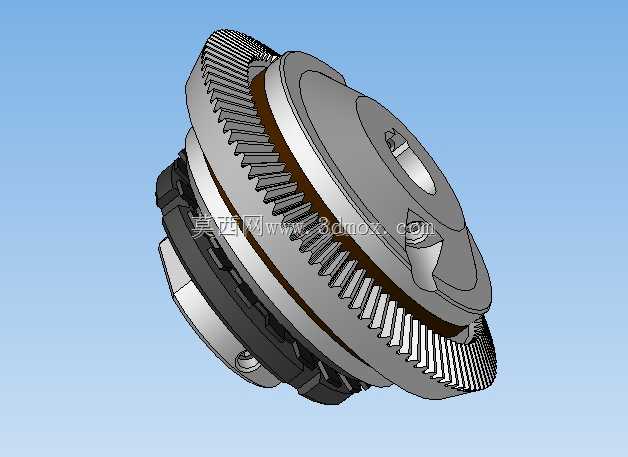

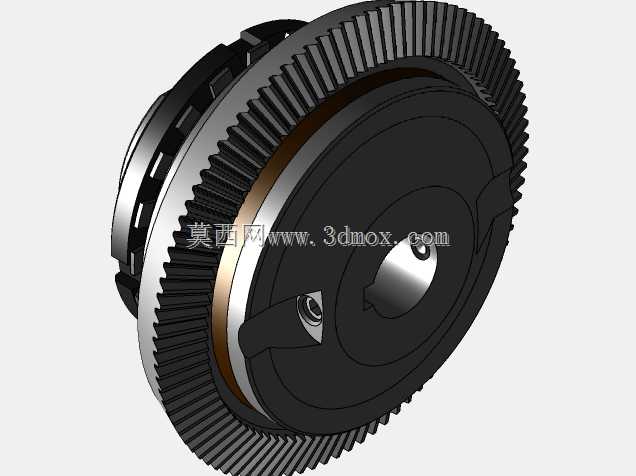

锥齿轮传动过载保护离合结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:682713
  • 锥齿轮传动过载保护离合结构设计
  • 锥齿轮传动过载保护离合结构设计

  在重载传动系统的日常运行中,突发载荷冲击、负载端卡滞是造成齿轮崩齿、轴系扭断、驱动电机烧毁的核心诱因,这类故障在输送线驱动、轻工机械传动、小型工程机械的动力输出端尤为常见,锥齿轮减速器过载离合器正是针对这类工况开发的集成式保护部件,区别于独立外置的过载保护装置,该结构直接集成在锥齿轮减速器的动力输出端,无需额外占用安装空间,也不需要改动原有减速器的轴系布局,可直接替换同规格减速器的输出端组件完成升级。

  从结构设计逻辑来看,该离合结构采用端面摩擦结合锥齿轮集成的布局,将大直径锥齿轮作为离合结构的主动端载体,锥齿轮的轮毂位置加工有环形摩擦接触面,与从动端的摩擦压盘直接贴合,压盘内侧布置有均匀分布的碟形弹簧组,通过调整弹簧预紧压力可精准设定打滑扭矩阈值,当负载端传递的扭矩超过设定值时,摩擦面之间会产生相对滑动,切断动力传递路径,避免冲击载荷反向传递到减速器的高速级齿轮以及驱动电机端,待负载恢复正常后,摩擦面会自动重新结合,无需人工复位即可恢复动力传输,适配频繁出现瞬时过载的连续运行工况。

  在实际选型适配过程中,该结构的安装边界完全匹配常规立式锥齿轮减速器的输出端尺寸,锥齿轮的分度圆直径、齿形参数与同速比减速器的原配锥齿轮保持一致,安装时无需修改减速器的箱体轴承孔位,也无需更换输出轴,仅需替换原有的固定锥齿轮组件即可完成装配。离合组件的轴向尺寸控制在原有锥齿轮的轮毂厚度范围内,不会额外增加减速器的轴向总长,也不会改变输出轴的伸出长度与连接键槽尺寸,可直接适配原有设备的联轴器、链轮等连接部件,大幅降低了现有设备改造的适配成本。

  从功能特性层面分析,该离合结构的摩擦面采用粉末冶金摩擦材料对偶铸铁基体,摩擦系数稳定,长时间打滑工况下不会出现摩擦系数骤降的问题,同时摩擦面设计有环形导屑槽,可将磨损产生的微量磨屑导出摩擦接触面,避免磨屑嵌入造成摩擦面拉伤,延长离合结构的维护周期。碟形弹簧组采用对称布置方式,压盘的压紧力沿圆周方向均匀分布,不会出现偏磨导致的打滑扭矩偏移问题,正常传动工况下,动力通过锥齿轮啮合传递到摩擦面,再通过摩擦结合面传递到输出轴,传动过程无背隙,传动精度与固定连接的锥齿轮组件一致,不会影响减速器的传动精度,适配对传动定位精度有一定要求的工位驱动场景。

  在三维建模过程中,该结构完整还原了所有零件的配合关系,包括锥齿轮的齿形修形参数、摩擦盘的表面沟槽结构、碟形弹簧的安装定位台阶、压盘的导向限位结构,所有配合面的公差带均按照实际加工要求设定,可直接用于工程图导出、干涉检查以及装配工艺验证。建模时特意还原了离合结构的扭矩调整结构,通过压盘外侧的锁紧圆螺母可调整碟形弹簧的预压缩量,进而调整打滑扭矩的设定值,调整范围覆盖额定扭矩的1.2倍到2倍区间,可适配不同负载特性的设备使用需求。

  在实际应用场景中,这类集成式过载离合器常被用于自动化生产线的辊道驱动、包装机械的主传动、小型农机的行走驱动等场景,这类场景普遍存在负载波动大、易出现突发卡滞的特点,传统的刚性连接锥齿轮减速器在这类工况下故障率居高不下,更换为带该离合结构的组件后,可有效吸收瞬时冲击载荷,在卡滞工况下快速打滑卸荷,大幅降低传动系统的故障停机率。同时该结构没有采用易损的剪切销作为过载保护元件,过载后无需更换零件即可自动恢复传动,减少了日常维护的备件消耗与人工成本。

  从安装维护的角度来看,该离合结构的所有易损件均为模块化设计,摩擦片磨损到极限后,仅需拆开压盘的锁紧螺母即可更换摩擦片,无需拆卸整个锥齿轮组件,也不需要重新调整锥齿轮的啮合间隙,维护操作简单,不需要专业的工装即可完成。结构的润滑方式与原有减速器保持一致,可直接使用减速器箱体内的齿轮油进行飞溅润滑,不需要额外添加润滑脂,也不需要单独设置密封结构,避免了额外的泄漏点。
