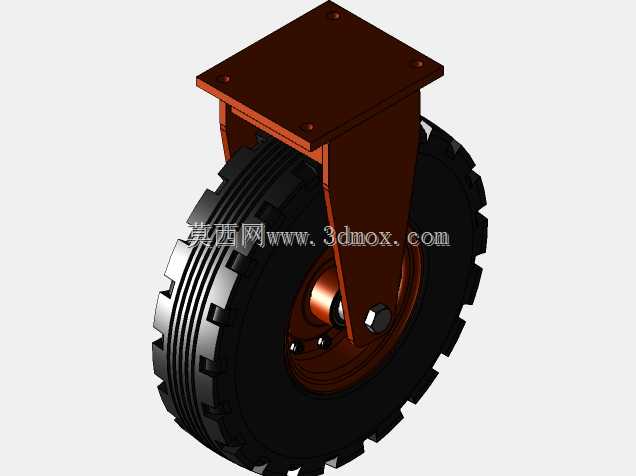

400mm直径工业小车定向脚轮结构

　　在车间物料转运、仓储物流周转、重型工装移动等场景中，脚轮作为直接接触地面的承载行走部件，其结构可靠性直接决定了移动设备的使用体验与负载能力，本次呈现的400mm轮径定向脚轮，针对工业场景重载、复杂路面通行的需求做了针对性的结构优化。从实际使用场景来看，这类大轮径直连支架脚轮多应用于额定负载较高的工业平板小车、重型物料周转架、可移动焊接工装台等设备上，相比小直径脚轮，400mm的轮径在通过车间地面焊缝、小型障碍物、轻微不平整地面时，具备更小的滚动阻力，不会出现小轮容易卡滞、需要额外人力撬动才能越障的问题，尤其适合厂区内长距离转运重载物料的工况，能有效降低推行人员的劳动强度。

　　从结构设计思路来看，这款脚轮采用顶置平板安装的连接形式，顶部安装板为平整钢板结构，预留了对应螺栓安装孔位，安装时可直接通过螺栓与小车底部的承载横梁连接，安装板与轮架采用刚性焊接连接，属于定向行走脚轮结构，行走过程中轮体方向保持固定，适合直线长距离行走的转运设备使用，相比万向脚轮，定向结构的承载冗余量更大，不存在转向回转结构的间隙磨损问题，长期重载使用下结构稳定性更强。轮架部分采用厚钢板折弯成型的一体式支架，支架两侧板平行度经过严格控制，轮轴穿过两侧板的同轴孔位，通过轴端紧固件锁紧，避免轮体转动过程中出现偏摆、卡滞的问题；支架与轮体轮毂之间预留了足够的间隙，即使轮面沾附车间内的铁屑、焊渣、灰尘等杂物，也不会出现杂物卡入支架与轮体之间导致轮体抱死的情况。

　　轮体部分采用橡胶材质外胎搭配金属轮毂的结构，橡胶外胎表面设计了块状防滑花纹，在车间常见的环氧地坪、水泥地面、甚至轻微沾附油污的地面上都能提供足够的摩擦力，推行过程中不会出现打滑问题，同时橡胶材质本身具备一定的减震能力，转运精密加工零件、易碎工装部件时，能过滤地面不平整带来的冲击，避免转运过程中工件因震动出现磕碰损伤。轮毂采用金属材质分体式结构，通过多组螺栓将轮毂与轮体紧固连接，轮毂中心安装有耐磨轴套，轮轴与轴套之间为转动配合，长期转动磨损后仅需更换轴套即可完成维护，无需整体更换轮体，大幅降低了后期运维成本。

　　从安装边界尺寸来看，400mm的轮径决定了安装后设备底部离地面的高度约为200mm左右，设计移动设备底座时需要提前预留对应的安装空间，顶部安装板的孔位间距适配工业场景常见的型材横梁、方管焊接底座的安装尺寸，无需额外做转接板即可完成装配；轮体宽度经过优化，在保证足够接地面积、降低地面压强的同时，不会占用过多的底座横向空间，多轮搭配使用时，四个脚轮的安装位置可均匀分布在底座四角，保证承载时每个脚轮受力均匀，避免单轮过载导致结构损坏。

　　在实际选型适配过程中，这类脚轮通常搭配同规格万向脚轮在同一台小车上使用，定向轮安装在小车推行方向的后侧，万向轮安装在前侧，既保证长距离直线行走时的方向稳定性，又能满足转向、调整位置时的灵活性；轮体的额定负载经过结构校核，单轮可承载数吨级的重量，满足绝大多数工业场景重载转运的需求，橡胶轮面的硬度经过调校，既不会因为过硬导致减震效果差、压损车间地坪，也不会因为过软导致长期重载下轮体变形、滚动阻力增大。整个结构没有冗余的复杂零件，所有受力部件都经过载荷验算，焊接位置做了应力释放处理，避免长期受交变载荷出现焊缝开裂的问题，是工业移动设备中非常典型的重载行走部件结构。
