重载万向带安装板工业脚轮结构设计

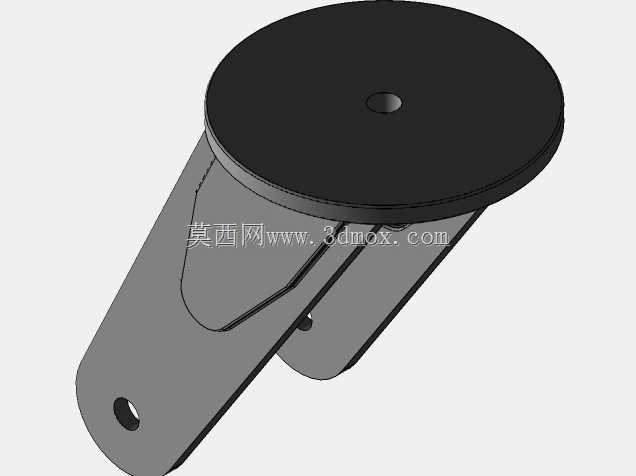

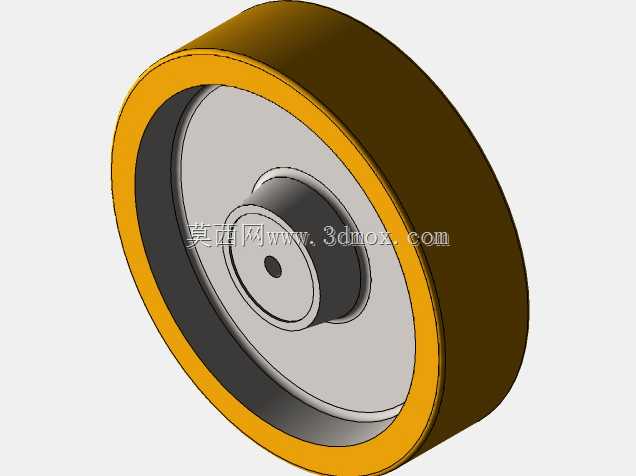

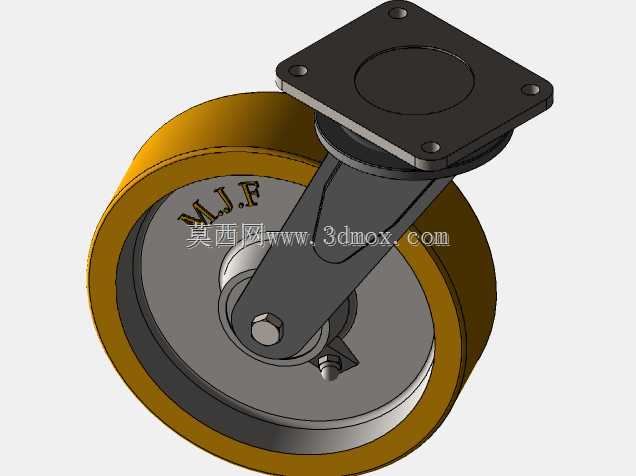

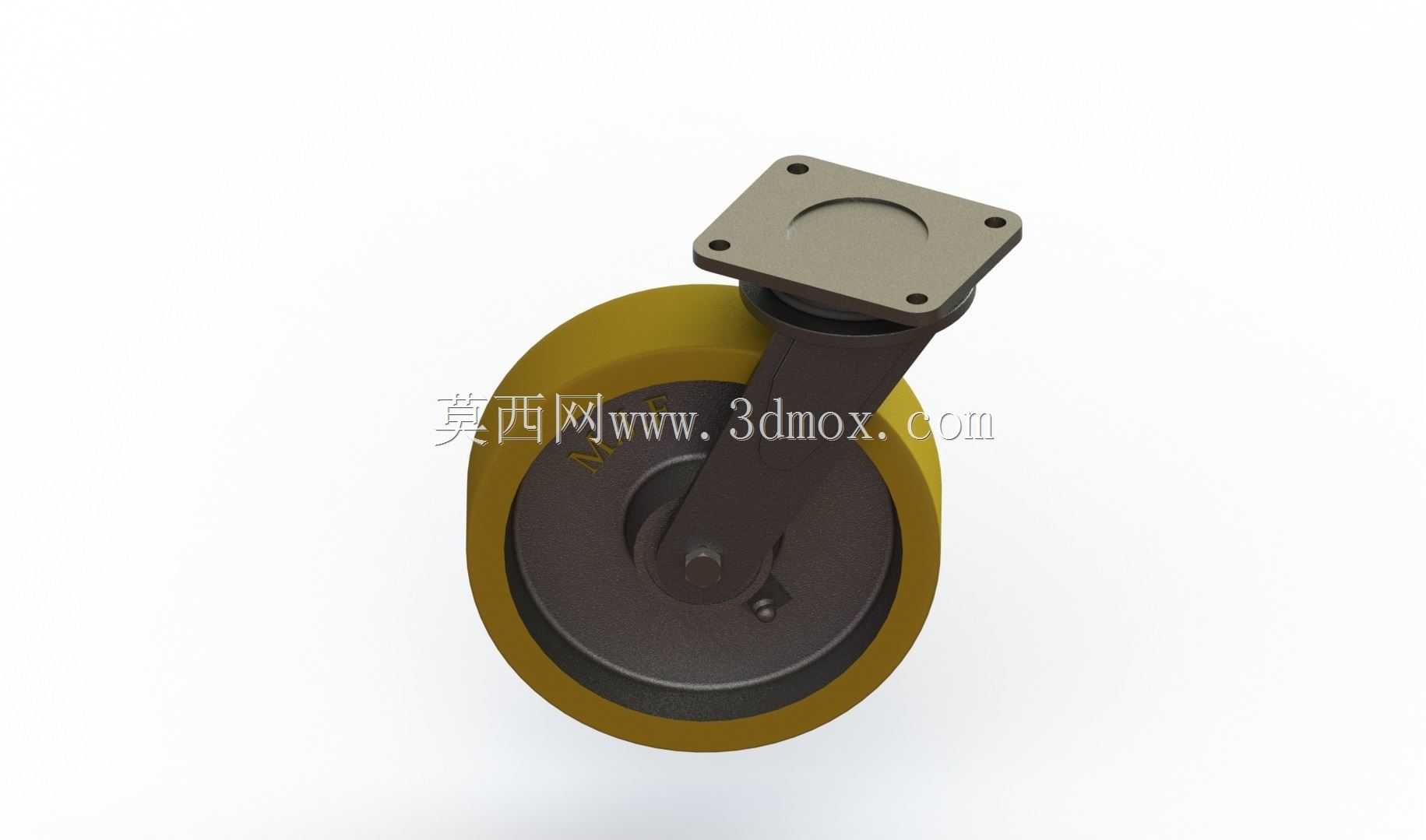

　　在各类工业移动设备、工装周转架、重型物料推车、连铸生产工位辅助转运装备的设计环节，行走支撑部件的选型与结构合理性，直接决定了整套装备的移动顺畅度、负载可靠性与现场使用寿命，这款带方形安装法兰的万向脚轮，正是针对中重载移动场景开发的支撑行走部件。从结构组成来看，该脚轮采用分体式设计逻辑，顶部为方形四孔安装法兰板，法兰板与下方转向支架通过中心回转副连接，可实现360度水平方向回转，满足设备任意方向转向移动的需求；转向支架采用厚钢板折弯焊接成型，支架与轮体的连接轴采用带防松结构的销轴配合，避免长期受交变载荷出现轴窜、松脱问题；轮体部分采用金属轮芯外包高耐磨聚氨酯材质的结构，金属轮芯保证轮体径向承载强度，

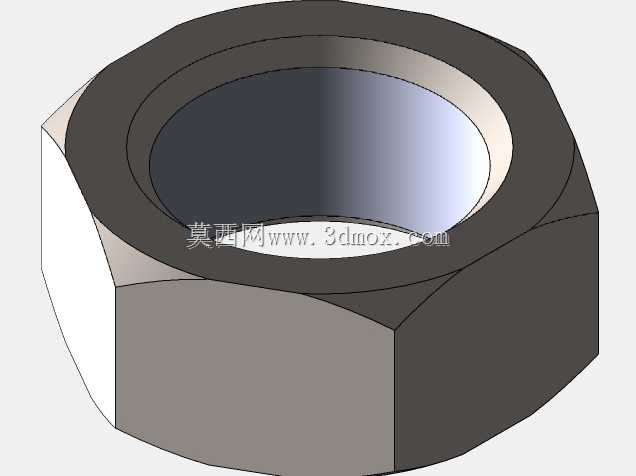

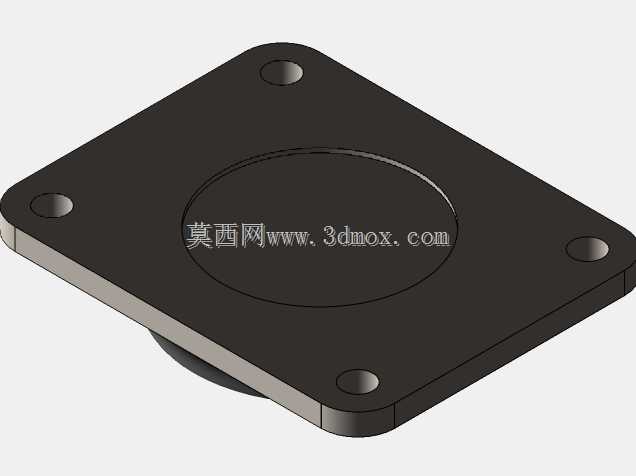

　　外包聚氨酯层则可以在行走过程中起到缓冲降噪、保护车间环氧地坪的作用，同时聚氨酯材质本身具备较好的耐油污、耐磨损特性，适配机加工车间、装配车间、仓储物流区等多类工业现场的地面工况。从安装边界来看，顶部方形法兰的四个安装孔采用对称分布设计，孔位间距匹配行业通用的重载脚轮安装尺寸，设备机架底部只需对应加工同规格安装孔，即可通过螺栓直接完成固定，无需额外制作转接安装板，降低配套设计的加工成本；轮体直径与支架回转半径经过匹配校核，转向过程中轮体不会与安装法兰、机架底部结构发生运动干涉，同时支架的离地间隙设计兼顾了越障能力与整体安装高度，既可以顺利通过车间地面常见的接缝、小高度障碍物，也不会因为脚轮整体高度过高导致设备重心上移，

　　影响设备停放与移动过程中的稳定性。在功能特性层面，这款万向脚轮的回转副内部预留了润滑脂加注空间，长期使用过程中可定期补充润滑脂，降低转向阻力，避免回转副锈蚀卡滞；轮体两侧的密封结构可以阻挡车间内的金属切屑、粉尘进入轮体轴承内部，延长轴承使用寿命，减少日常维护频次。实际应用中，这类脚轮常被用于总装车间的重型工装夹具周转车、连铸生产线的辅助工具移动架、仓储区域的重型物料转运托盘车、设备检修用的移动工作台等场景，单轮负载能力覆盖中重载区间，相比轻型塑料支架脚轮，其抗冲击性能更强，在承受设备启停、路面颠簸带来的冲击载荷时，不会出现支架变形、轮体碎裂的问题。设计过程中，针对轮体与支架的连接位置做了应力集中优化，

　　支架与销轴配合的位置做了加强翻边处理，避免长期受载出现焊缝开裂、支架变形的问题；轮芯与外包聚氨酯层的结合面采用滚花处理，增大两者结合摩擦力，避免大负载启动、制动时聚氨酯层与金属轮芯出现相对滑动脱层。另外，转向支架的旋转中心与轮体的接地中心存在合理的偏心距设计，这个偏心距既保证了脚轮在设备移动时可以随行驶方向自动回正，不会出现转向卡滞、蛇形摆动的问题，也不会因为偏心距过大导致转向阻力过大，增加操作人员推移设备的力度。在配套选型时，需要根据单轮承载的总重量（包含设备自重、额定载重量，同时预留1.2-1.5倍的安全系数）匹配对应规格的脚轮，同时如果设备需要固定停放，可搭配同安装尺寸的带刹车款脚轮，刹车结构同时锁定轮体转动与支架转向，保证设备在固定工位作业时不会出现滑移、偏移。从建模细节来看，整个结构还原了实际生产中的工艺细节，比如法兰板的安装孔倒角、支架焊缝的预留位置、轮体表面的脱模斜度、轴承安装位的台阶尺寸等，所有配合尺寸都符合机械设计的公差配合要求，可直接用于设备选型参考、工装设计的装配校核，也可作为同类脚轮产品结构优化的参考蓝本，帮助设计人员快速完成移动支撑部分的结构匹配，减少重复建模的工作量，缩短整体设计周期。
