低组装线性滑块直线导轨副结构

项目分类:手枪 发布时间:2022-07-14 ID:682714
  • 低组装线性滑块直线导轨副结构
  • 低组装线性滑块直线导轨副结构

  这款线性滑块属于低组装系列直线滚动导轨副,在各类自动化传动场景中应用十分广泛,从桌面型点胶设备、小型检测工装的直线进给,到3C电子组装工位的短行程往复移动,再到小型包装设备的推料机构导向,都能见到这类导轨副的身影。不同于高组装导轨的整体高度,这款滑块的安装基面到滑块顶面的厚度做了压缩设计,在安装空间竖向受限的设备布局里,这种薄型结构的优势非常明显,不需要额外垫高安装面就能适配紧凑的机架设计,很多桌面级自动化设备的机架型材本身壁厚有限,竖向安装空间往往只有十几毫米,常规高组装滑块加上导轨的总高度很容易超出布局边界,这款薄型滑块刚好能填补这类场景的选型空白。

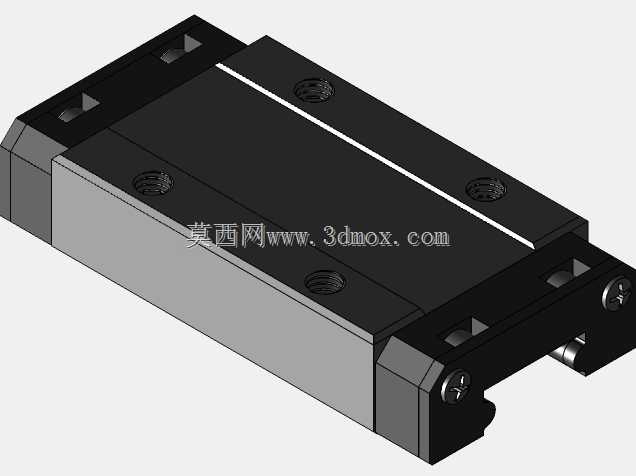

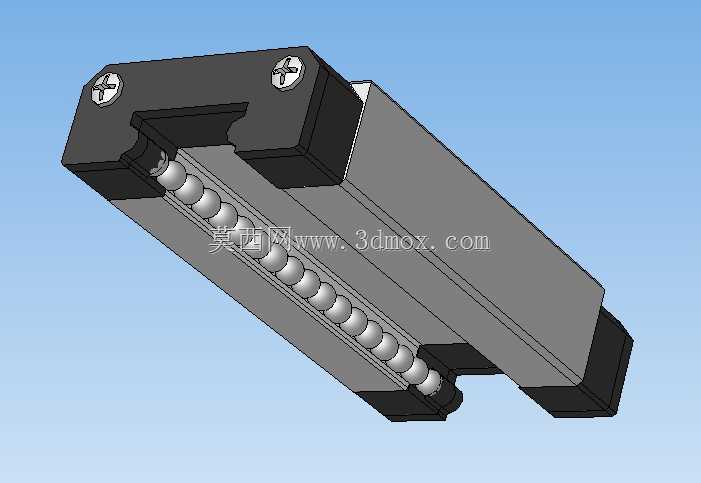

  从功能特性来看,这款滑块采用双列钢球循环滚动结构,钢球在滑块与导轨的滚道之间做循环运动,将传统滑动导轨的面接触摩擦转化为滚动体的点接触摩擦,运行阻力仅为普通滑动导轨的五十分之一左右,即使是低速进给工况下也不会出现爬行现象,微动进给的定位精度能稳定控制在微米级。滑块两端的端盖内置了钢球回流通道,配合端部的密封刮片,既能防止运行过程中外界的切屑、灰尘进入滚道内部,也能避免滑块内部填充的润滑脂向外渗漏,日常维护只需要定期通过滑块上的注油嘴补充润滑脂即可,不需要频繁拆解保养。滑块顶部的两个安装沉孔用于连接负载工作台,安装孔的位置度公差控制在0.02mm以内,装配时不需要额外做配铰加工就能保证工作台的运行平行度。

  设计过程中首先要匹配对应9mm宽度规格的导轨基准,滚道的哥德式沟槽截面经过曲率优化,接触角设定为45度,能够同时承受径向载荷、反径向载荷以及双向的横向载荷,在偏载工况下的载荷分布均匀性比单圆弧沟槽更好,不会出现单侧滚道应力集中导致的早期磨损。滑块的金属本体采用轴承钢淬火处理,滚道表面硬度达到HRC58-62,硬化层深度不小于1mm,能够承受额定动载荷范围内的长期往复运行而不会出现滚道点蚀问题。端部的塑料端盖采用加纤尼龙材质,兼顾韧性与尺寸稳定性,在钢球长期循环冲击下不会出现开裂变形,回流通道的曲率半径做了平滑过渡设计,钢球在进出滚道进入回流槽的过程中不会产生卡滞,运行噪音能控制在40分贝以内,适合有静音要求的实验室检测类设备使用。

  从安装边界来看,这款滑块适配的导轨宽度为9mm,导轨安装孔的孔距按照标准规格设定,安装时导轨基面的平面度建议控制在0.02mm/100mm以内,两个导轨安装面的平行度公差不超过0.03mm,否则会导致滑块运行阻力增大,缩短使用寿命。滑块的总长度根据额定载荷需求做了优化,既不会因为长度过短导致额定载荷不足,也不会因为长度过长占用多余的行程空间,滑块端部到最外侧钢球的距离做了最小化设计,在有限的导轨长度上能获得更长的有效行程。安装时需要注意先将导轨固定在基准面上,再将滑块套入导轨,最后固定顶部的负载工作台,锁紧螺丝时要按照对角线顺序逐步拧紧,避免安装应力导致滑块变形。这类薄型线性滑块在选型时往往容易被忽略安装高度的匹配问题,很多设计人员在布局时只关注额定动载荷参数,没有核算滑块加导轨的总高度,导致后期装配时工作台面与其他机构出现干涉,这款模型的尺寸完全按照实际量产规格绘制,各个安装孔位、沟槽尺寸、密封件的位置都和实物一致,在做设备布局设计时可以直接调用装配,不需要反复核对安装边界尺寸,能有效减少设计阶段的尺寸核对工作量,避免后期出现装配干涉问题。在做受力校核时,可以根据实际工况的载荷大小、运行速度、行程长度来计算额定寿命,这款滑块的钢球直径与滚道曲率的匹配经过优化,在同等滑块宽度规格下,额定动载荷比同类型常规产品高出15%左右,能够适应更高频次的往复运动工况,在短行程高频往复的凸轮移栽机构上使用时,寿命表现也能满足设备的长期运行要求。
