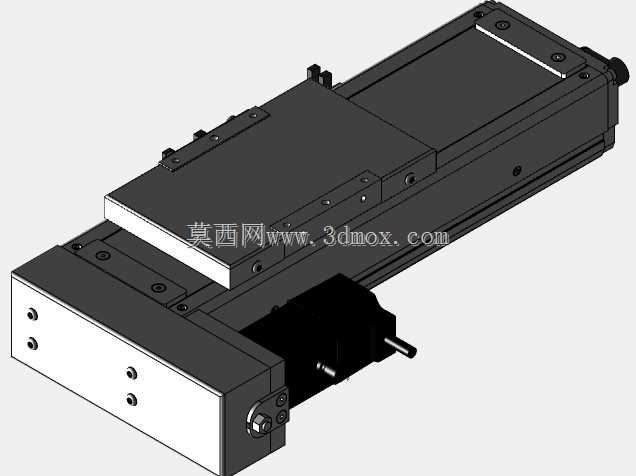

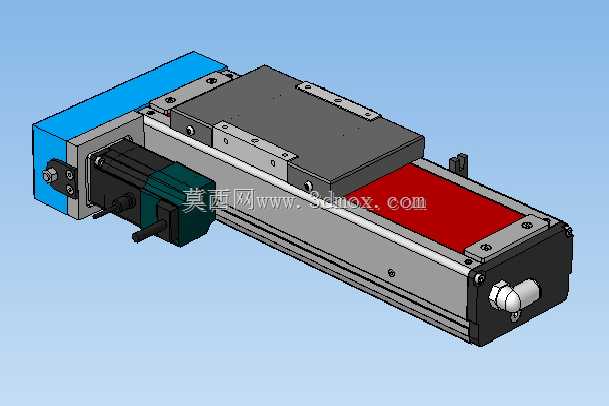

750W伺服驱动线性直线执行滑台模组

　　这款集成750W伺服电机的线性执行单元，是自动化产线搭建、非标设备改造中常用的直线传动部件，在3C电子零部件搬运、光伏硅片移栽、包装设备物料推送、检测设备工位切换等场景中都有大量应用。区别于传统丝杆模组分体采购后自行组装电机的方案，这款执行器在设计阶段就完成了伺服电机与传动主体的集成适配，省去了工程师自行计算电机安装座尺寸、设计联轴器避让空间、校核同轴度的大量工作，拿到手即可直接完成整机装配，能大幅缩短设备开发的周期。从结构设计来看，模组主体采用铝型材作为承载基座，型材本身经过挤压成型后做了时效处理，内部集成的滚珠丝杆作为传动核心，配合两侧的线性导轨承担负载导向，滑台台面预留了标准的螺纹安装孔位，可直接搭载气动夹爪、真空吸盘、

　　视觉相机等执行末端，不需要额外加工转接板。电机端采用直连式安装结构，通过高刚性联轴器将伺服电机输出轴与丝杆端部直接连接，相比同步带传动的模组，直连结构的反向间隙更小，传动刚性更强，在频繁启停、快速换向的工况下也能保持稳定的定位精度，不会出现传动滞后或者丢步的问题。在安装边界方面，这款模组的整体宽度控制在紧凑范围内，电机侧的安装凸台做了下沉式设计，不会额外增加设备的横向安装空间，两端的端盖上预留了传感器安装槽，可直接加装原点、正负限位的光电传感器，不需要额外设计传感器安装支架。滑台的运动行程覆盖常用的100mm规格，可根据实际设备的工位间距需求选型，额定负载下的运行速度可匹配大部分中低速移栽场景的需求，丝杆端部做了防尘密封设计，

　　配合滑台两侧的防尘密封条，能有效阻挡车间内的粉尘、切削碎屑进入传动腔体内部，延长内部导轨和丝杆的维护周期。在实际选型应用中，工程师需要重点关注安装面的平面度，将模组基座固定在经过加工的设备安装板上时，要保证安装面的平面度误差控制在合理范围内，避免强行锁附导致型材基座变形，进而影响导轨的运行顺畅度，甚至出现卡滞、磨损加剧的问题。电机的动力线和编码器线采用侧出式走线设计，可配合拖链完成布线，不会在滑台运动过程中出现线缆剐蹭的问题。模组的尾部预留了手动调节轴，在设备调试、断电复位的场景下，可通过扳手转动尾轴手动调整滑台位置，不需要强行推动滑台造成传动部件损伤。不同于气动滑台需要搭配气源、电磁阀才能工作，

　　这款伺服驱动的线性执行器可直接通过伺服驱动器控制运动速度、位移距离、加减速度参数，能实现多段位置的精准定位，在需要柔性化生产的产线中，只需要修改驱动器的运动参数即可适配不同规格产品的生产需求，不需要更换机械部件或者调整硬件限位位置。在结构细节上，滑台与导轨之间的滑块采用预压设计，可根据实际负载的大小选择合适的预压等级，轻载高速场景可选择微预压降低运行阻力，重载高刚性场景可选择中预压提升整体结构刚性，避免滑台在负载启停时出现上下翘动的问题。丝杆的螺母座与滑台台面采用一体化连接结构，减少了中间转接的装配误差，保证传动的同轴度。端盖部分采用硬质铝合金加工而成，既承担了轴承座的支撑作用，也作为两端的机械限位结构，在电气限位失效的情况下，滑台触碰到端盖的缓冲垫即可停止，避免滑台冲出行程造成设备损坏。
