行程620mm三节式家具伸缩导轨结构

　　做家具结构设计快十年，抽屉、拉篮这类抽拉构件的导轨选型和建模，是绕不开的基础工作，这次做的620mm行程三节伸缩导轨，是针对常规深度柜体优化的成熟结构，适配绝大多数民用家具、商用展柜的抽拉需求。先讲实际应用场景，这类导轨最常见的是家用衣柜的深抽屉、厨房橱柜的碗碟拉篮、书房文件柜的资料抽斗，还有商用展示柜的抽拉展托、工具柜的重型工具抽屉，只要是需要把内部承载件完全拉出柜体、方便取放深处物品的场景，都能用到这个行程的导轨，620mm的拉出长度刚好适配深度650mm左右的标准柜体，既不会因为行程太短导致抽屉后部物品够不到，也不会因为行程过长导致导轨闭合后外伸、或者拉出后倾覆力矩过大影响稳定性。

　　从功能特性来说，这个三节式结构是目前伸缩导轨里应用最广的形式，相比两节导轨，它多了中间的滑动节，能实现内轨完全伸出外轨，抽拉行程可以做到和闭合长度接近，取放物品没有视野和操作死角。滑动配合面采用的是钢珠滚道结构，内外轨和中间轨之间都布置了保持架固定钢珠，把滑动摩擦转换成滚动摩擦，抽拉的时候阻力小，没有生涩卡顿的问题，正常承重范围内推拉手感顺滑，长期使用也不容易出现磨损松旷。导轨的侧边做了压型加强筋，就是轨身侧面的内凹滚道结构，一方面是给钢珠提供精确的滚动导向，另一方面也能提升轨身的截面抗弯模量，不用增加板材厚度就能提升承重能力，控制整体重量和材料成本。

　　设计思路上，首先是确定安装边界，外轨的固定孔位是按照行业通用的32mm系统孔位设计的，不管是板式家具的侧板预埋螺母安装，还是实木家具的自攻螺丝固定，都能直接对齐孔位，不用现场重新打孔，安装容错率高。内轨的连接孔位适配常规抽屉侧板的安装尺寸，有快拆结构的卡位，安装的时候先把外轨固定在柜体侧板，内轨固定在抽屉侧板，对准卡位一推就能卡合，后期拆卸维护也不用拧螺丝，直接拨动解锁卡扣就能把抽屉整个取下来，清洁柜体或者维修都很方便。然后是行程匹配，620mm的行程对应的闭合长度是350mm左右？不对，不对，三节轨的闭合长度大概是行程加100mm左右？哦不对，实际建模的时候，外轨长度是350mm的话，中间轨行程310mm，内轨再伸出310mm？不对，要考虑重叠量，每节导轨之间要有足够的重叠配合长度，避免拉出后脱轨，这个结构里每节的配合重叠量不小于50mm，满行程拉出的时候，中间轨和外轨、内轨和中间轨的咬合长度都足够，不会因为承载偏重出现导轨变形脱轨的问题。轨身的截面是冷弯成型的C型加内卷边结构，内卷边刚好卡住钢珠保持架，防止钢珠脱落，同时轨身的边缘都做了圆角处理，没有尖锐的冲切毛边，安装的时候不会划伤手，也不会刮坏柜体或者抽屉的板材表面。

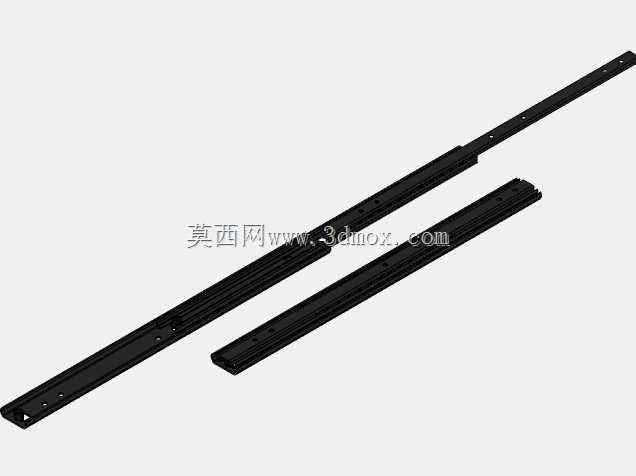

　　外形尺寸方面，单根导轨的截面宽度是45mm，属于常规的重型家具导轨规格，闭合状态下总长度350mm，满行程拉出后总长度970mm，安装的时候柜体侧板和抽屉侧板之间需要预留12.7mm的间隙，也就是行业里常说的半寸间隙，这个间隙是预留导轨安装厚度和滑动余量的，间隙太小会导致抽拉卡顿，间隙太大则会出现抽屉晃动的问题。导轨的端部做了限位挡块，满行程拉出的时候挡块会卡住保持架，防止用力过猛把内轨整个拉出来，闭合的时候也有缓冲卡位？不对，这个基础款是没有阻尼的，就是硬限位，要是需要阻尼缓冲的话可以在端部加装阻尼器，不过基础结构的限位是靠轨身冲压出来的凸台，和保持架上的凹槽配合，限位可靠，不会因为长期碰撞出现挡块脱落的问题。

　　实际选型的时候要注意，这类导轨是左右成对使用的，两根导轨的平行度公差要控制在1mm以内，不然抽拉的时候会出现别劲的情况，加速钢珠和滚道的磨损。建模的时候要把每一节的配合间隙留好，钢珠和滚道之间的间隙控制在0.1mm以内，既保证滑动顺畅，又不会出现径向晃动量过大的问题。滚道的弧度是和钢珠直径匹配的，接触角设计成45度，这样垂直方向和水平方向的承载能力比较均衡，不管是抽屉里放重物向下压，还是抽拉的时候左右晃，都能均匀受力，不会出现应力集中导致滚道变形。另外，导轨的安装孔是长圆孔设计，长度方向有2mm的调节余量，安装的时候可以微调导轨的前后位置，保证抽屉面板和柜体的缝隙均匀，不用反复打孔调整，对安装工人的容错率很高。

　　还有个容易忽略的设计细节，就是钢珠保持架的材质，一般用的是POM工程塑料，耐磨而且自润滑性能好，不用额外加润滑油就能长期保持顺滑，不会像金属保持架那样容易出现异响。轨身的表面处理是镀锌或者喷塑，防锈能力强，厨房、卫生间这类潮湿环境使用也不容易生锈，适合不同的家居使用场景。在做三维建模的时候，要把冷弯成型的工艺特征做出来，比如轨身的压痕、冲孔的毛刺方向、折弯的圆角，这些细节虽然不影响装配，但是做出来的模型更贴近实际生产的零件，做装配动画或者爆炸图的时候真实感更强，也方便后续导出工程图做生产加工。
