三菱HK-KT43UW伺服电机结构设计

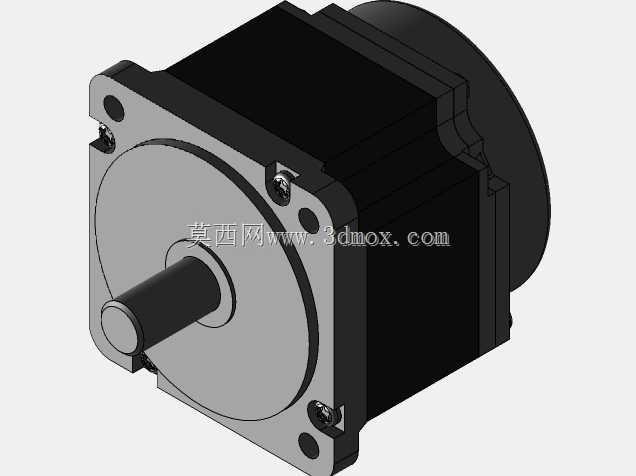

　　这款伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，从结构设计阶段就充分考虑了各类自动化产线、专用加工设备的适配场景。在3C电子精密装配产线里，这类伺服电机常作为贴装头、搬运机械手关节的核心驱动元件，需要兼顾高速响应与低速大扭矩输出特性，模型还原的输出轴采用标准圆柱轴伸设计，轴径公差按照精密传动配合要求设定，可直接适配同步带轮、精密联轴器、行星减速机输入端等常用传动连接件，轴伸长度预留了键槽安装空间，能满足不同扭矩传递场景的防松需求，避免高速启停工况下的连接打滑问题。

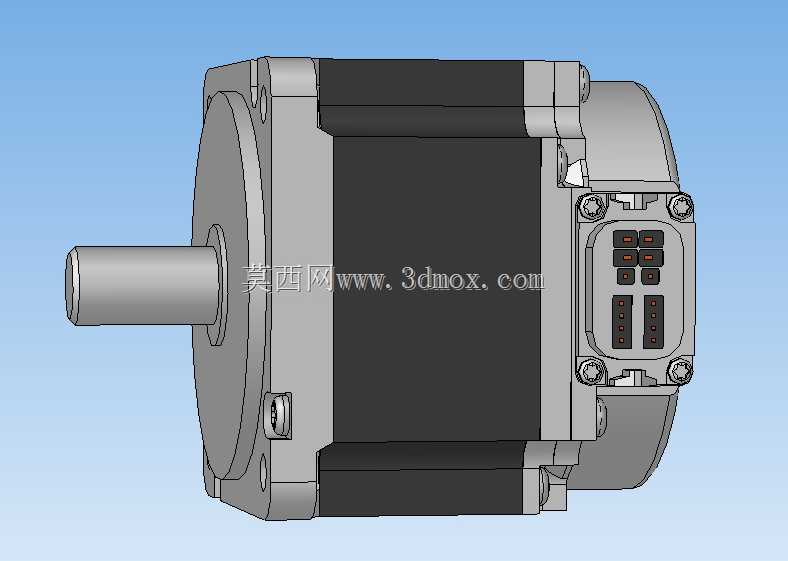

　　从机身结构来看，模型还原的方形机座采用一体化压铸壳体结构，壳体表面预留的纵向散热筋结构，并非装饰性设计，实际运行中可通过增大壳体与空气的接触面积，提升电机持续运行时的散热效率，适配长时间连续运转的产线工况，机座四个边角的安装孔位严格按照同功率段伺服电机的通用安装尺寸设计，支持法兰安装、机座水平固定两种主流安装方式，安装孔的沉头深度经过校核，可适配常规内六角圆柱头螺钉的锁紧深度，不会出现螺钉顶出或者锁紧不足的问题。机身侧面的连接器模块采用集成式设计，将动力接线、编码器接线、制动接线接口整合在同一接插区域，接插件的固定螺栓位置、接口插针排布完全还原实物结构，设备布线时可直接采用配套的预制线缆实现快速接插，无需现场单独接线，能大幅缩短设备装配的布线周期，同时接插件周边的密封槽结构也在模型中有所体现，可适配工业车间常见的切削液飞溅、粉尘环境的防护需求，避免异物进入接插件导致的接触不良问题。

　　在设计思路上，这款模型没有做多余的简化处理，电机后端的编码器防护端盖、机身的铭牌安装位、轴伸端的油封安装槽都做了精准还原，结构工程师在做设备布局时，可直接导入该模型进行干涉检查，比如在设计数控车床的进给轴驱动结构时，可直接校核电机尾部与机床防护罩的安全间隙，接插件侧与机床走线槽的排布距离，避免实际装配时出现结构干涉。从安装边界来看，电机机身的外径尺寸、轴伸中心高、接插件突出机身的最大尺寸都按照实物1:1还原，选型阶段可直接根据模型尺寸预留安装空间，无需额外查找二维图纸核对尺寸，比如在设计小型桌面式点胶设备的Z轴驱动结构时，可直接将该模型导入装配体，搭配线性导轨、滚珠丝杠模组进行整体布局，校核电机与丝杠的同轴度安装空间，确认联轴器的选型长度是否适配，避免出现选型后安装空间不足的问题。

　　这类伺服电机本身作为闭环控制系统的核心执行元件，结构上的高精度还原能帮助结构设计人员在方案阶段就规避很多装配隐患，比如电机尾部的制动模块结构，模型中还原了制动器的额外突出尺寸，在设计垂直轴安装场景时，可提前预留制动器的散热空间，避免制动器长时间抱闸工作时热量无法散出导致的制动扭矩衰减问题。机身表面的接地螺钉安装位也在模型中有所体现，设备电气安装时可直接对应位置布置接地线路，满足工业设备的电气安全规范要求。不同于普通的电机结构模型，这款模型的所有配合面都按照实际装配公差做了间隙预留，比如端盖与机座的配合止口、轴承室的安装位尺寸，都可作为同类伺服电机国产化设计的结构参考，帮助设计人员快速梳理伺服电机的层级装配关系，从定子壳体、转子组件、端盖轴承、编码器模块、接线组件几个部分拆解结构，理解伺服电机相比普通异步电机在结构精度、集成度上的设计差异。
