行程1000mm三节式家具伸缩滑轨结构

　　这款长行程伸缩导轨主要面向民用家具、定制储物柜体的抽拉结构需求，常见于大进深衣柜抽屉、榻榻米储物格抽拉层、嵌入式家电外抽托架、重型工具柜抽拉托盘这类需要大行程抽拉的使用场景，相比常规短行程导轨，1000mm的有效行程能够让进深超过800mm的储物空间完全暴露在取物操作范围内，避免柜体深处物品难以拿取的使用痛点。从结构设计来看，这款导轨采用经典三节式嵌套结构，由外轨、中轨、内轨三层构件组合而成，每层轨道之间通过内置的滚珠保持架实现低阻力滑动，滚珠排布沿轨道全长均匀分布，在完全拉出状态下，各层轨道的重叠搭接长度仍能满足侧向抗倾覆的力学要求，不会因为抽拉行程过长出现轨道下垂、脱轨的问题。设计过程中首先明确了安装边界条件，

　　导轨的截面尺寸适配常规18mm厚度柜体侧板的安装预留空间，固定孔位沿外轨全长按标准孔距排布，既支持侧面螺丝直接固定，也能适配快装卡扣的安装方式，降低现场装配的对位难度；内轨的安装面预留了与抽拉部件连接的固定孔，能够适配木质抽屉、金属托架等不同材质的抽拉构件，安装时不需要额外对导轨主体进行二次加工。在功能特性层面，这款导轨的滑动阻尼经过匹配调校，全程抽拉过程阻力均匀，不会出现前段松旷后段卡滞的问题，轨道的配合间隙控制在合理范围内，既保证滑动顺畅，又能控制抽拉过程的左右晃动量，避免抽拉部件因为间隙过大出现运行异响。考虑到家具使用场景的承重需求，轨道的型材壁厚经过受力校核，在额定承重范围内，完全伸出状态下的轨道端部挠度控制在允许值以内，

　　长期反复抽拉不会出现永久性变形，轨道表面的处理工艺适配家居环境的使用要求，具备基础的防锈抗污能力，日常使用中不需要额外涂抹润滑脂维护。从实际选型适配的角度，这款导轨的闭合状态长度匹配对应行程的柜体进深，安装时需要在柜体侧板预留对应的安装空间，抽拉部件的宽度尺寸需要匹配两根导轨的平行安装间距，安装过程中需要保证两侧导轨的水平度与平行度，避免因为安装偏差导致滑动阻力增大、磨损加快的问题。不同于工业设备用的重型导轨，这款家具用伸缩导轨在保证结构强度的前提下，尽可能优化了截面尺寸，不会占用过多的柜体内部储物空间，轨道的边缘都做了钝化处理，装配过程中不会划伤施工人员，也不会在后续使用中剐蹭存放的物品。在三维建模过程中，

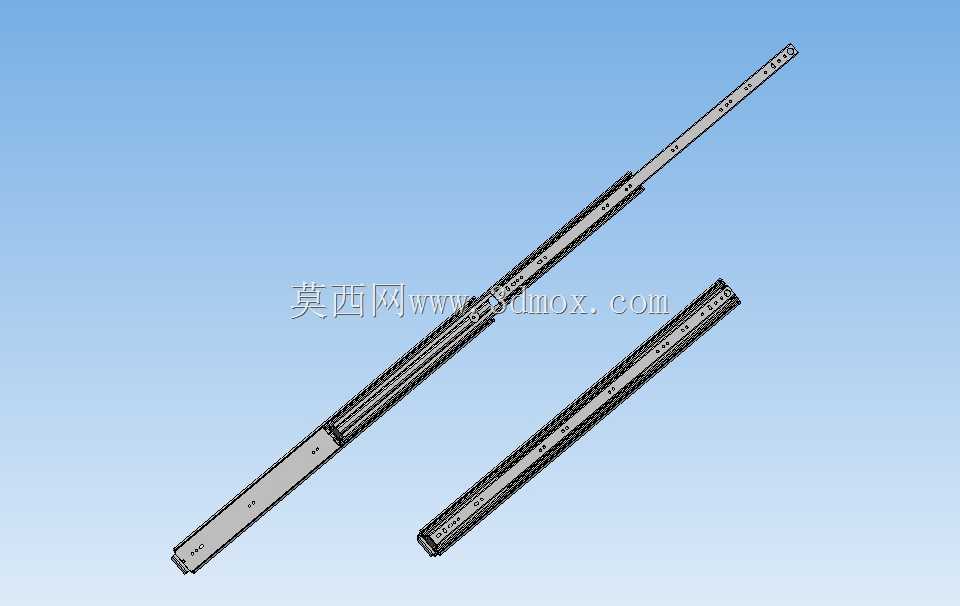

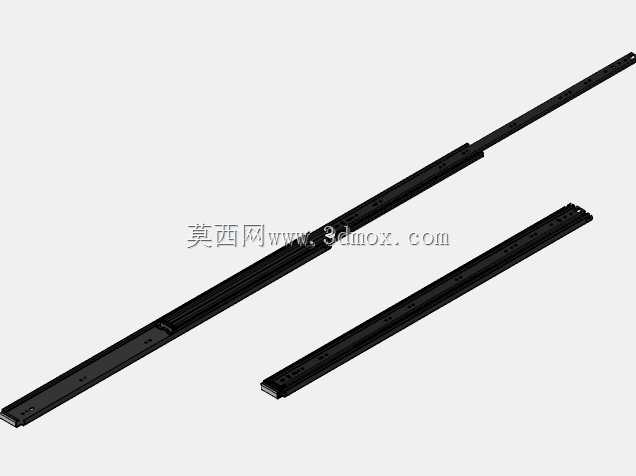

　　完整还原了三层轨道的嵌套配合关系、滚珠保持架的排布位置、所有安装孔位的具体尺寸与位置，能够直接用于家具结构的虚拟装配验证，提前核对安装干涉问题，也能作为定制家具五金配件选型的可视化参考，帮助设计人员确认导轨行程与柜体尺寸的匹配关系，避免出现选型错误导致的装配问题。
