三菱HK-KT13UW伺服电机三维结构

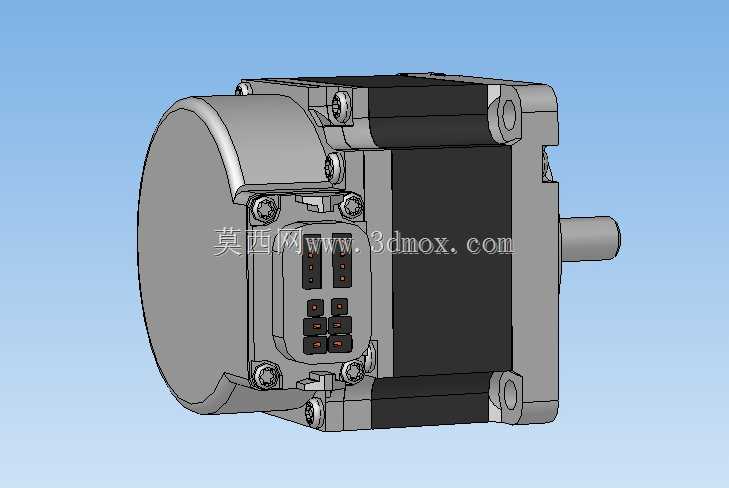

　　在自动化产线的定位工位、小型机械手的关节驱动、精密检测设备的进给单元里，小功率伺服电机的选型往往直接决定整套机构的重复定位精度与动态响应表现，HK-KT13UW这类小惯量伺服电机，正是针对这类对安装空间、响应速度有严苛要求的场景设计的驱动元件。从三维模型的结构细节来看，这款电机采用方形机座搭配圆形端盖的经典布局，输出轴为单伸式光轴结构，轴径与轴伸长度匹配常规小型同步带轮、精密联轴器的安装尺寸，轴端预留的键槽结构可适配需要周向固定的传动件，避免高速启停时出现传动打滑的问题。机座侧面的集成式连接器模块，将动力接线、编码器接线整合在同一安装面，相比传统分体式接线结构，能大幅减少设备布线时的走线空间占用，

　　连接器周边的固定螺栓采用内六角圆柱头设计，既保证接线端的防护密封性，也方便在狭小安装空间内完成接线操作。机壳表面的散热筋结构沿轴向排布，在电机持续额定负载运行时，能通过增大散热面积快速将绕组产生的热量传导到周边空气中，避免因温升过高导致的编码器精度漂移、绕组绝缘老化问题。从安装边界来看，这款电机的法兰安装面定位止口尺寸符合小功率伺服电机的通用安装规范，四个安装孔的孔位分布对称，既可以采用法兰式水平安装，也能通过定制转接支架实现垂直安装、侧装等多种安装姿态，适配不同设备的布局需求。设计层面上，这款电机将编码器模块集成在电机后端盖内部，省去了外置编码器的额外安装空间，后端盖的圆形密封结构能有效阻挡车间环境中的粉尘、切削液溅入编码器内部，

　　保证位置反馈信号的稳定性。在实际设备选型过程中，这类小惯量伺服电机通常搭配200W级别的伺服驱动器使用，适合负载惯量与电机转子惯量比值在10倍以内的应用场景，比如电子制造设备里的贴片头驱动、点胶机的Z轴升降驱动、小型传送带的精准定位驱动，相比步进电机，它能实现闭环位置控制，在高速运行时不会出现丢步问题，低速运行时也不会出现低频振动的情况，能让设备运行更平稳。从三维建模的细节还原度来看，模型完整呈现了电机的所有外部安装特征，包括连接器的针脚布局、安装螺栓的位置、输出轴的台阶尺寸、法兰止口的配合公差，结构工程师在做设备整体布局时，可以直接调用这个模型进行干涉检查，提前预判电机安装后和周边传动件、机架结构的空间冲突，

　　不用再反复核对二维样本的尺寸参数，能大幅缩短设备设计阶段的选型校验时间。另外，电机本体的重量分布经过优化，重心落在输出轴的轴线上，在做垂直轴驱动应用时，能减少电机自重对Z轴平衡机构的负载压力，搭配带抱闸的同规格型号时，也能在设备断电时快速锁止输出轴，避免垂直轴负载下滑引发的设备碰撞问题。在做传动结构设计时，这款电机的输出轴同轴度控制在微米级，搭配膜片式联轴器连接滚珠丝杠时，能有效减少传动过程中的径向跳动，保证丝杠的进给精度，延长丝杠和联轴器的使用寿命。机座的四个安装面平面度经过精加工处理，和安装支架贴合时能保证接触面积均匀，避免因安装面不平整导致的电机壳体变形、内部轴承偏磨问题。
