双腔吸顶灯灯罩压铸成型模具结构

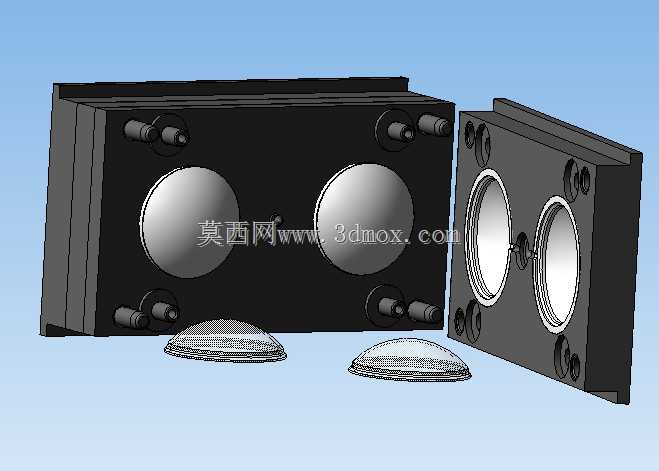

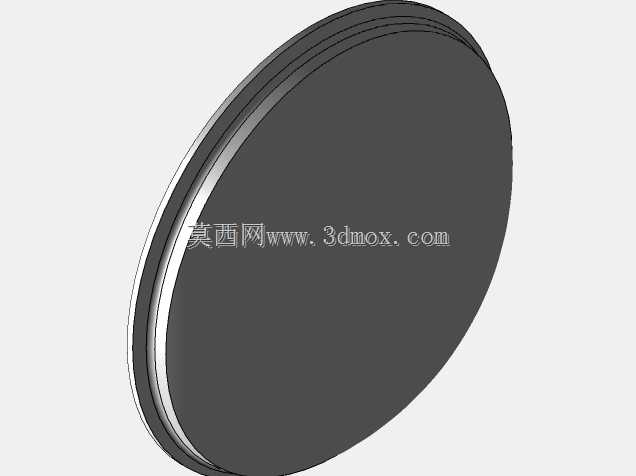

　　这套双腔结构的压铸成型工装，主要面向民用吸顶灯半球形透光罩的批量压铸生产场景，适配铝合金、锌合金等常用压铸合金材料的成型需求，在照明五金配件的生产环节中，承担着将熔融金属高压充型、冷却固化为合格灯罩毛坯的核心作用。从实际生产的适配性来看，该模具采用一模两腔的对称布局，单次开合模即可完成两件半球形灯罩的成型，相比单腔模具能有效提升单位时间的产出效率，同时平衡了模具整体的受力状态，减少长期生产过程中模架偏载变形的风险。模具的定模部分设置了两个半球形成型型腔，型腔表面做了抛光处理，保证成型后的灯罩外表面具备足够的光洁度，减少后续抛光工序的加工余量；动模部分对应设置了凸模成型芯，与定模型腔配合后形成的模腔尺寸，

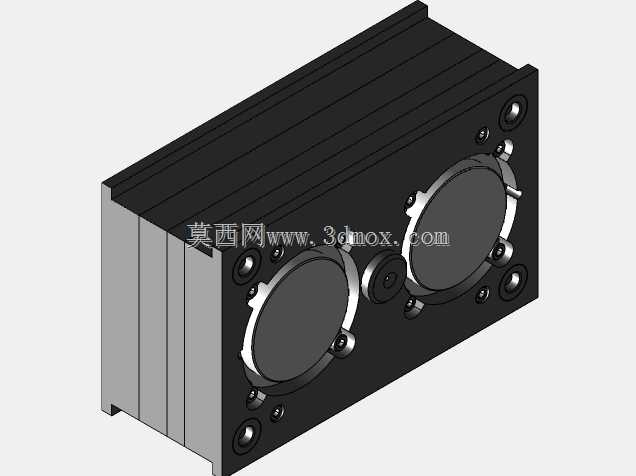

　　严格匹配吸顶灯灯罩的外形尺寸要求，半球形的弧度公差控制在合理范围内，保证成型后的灯罩能够与吸顶灯底座顺利装配，不会出现弧度不匹配导致的装配缝隙过大问题。模架采用标准压铸模架结构，四周布置的导柱导套组件保证动定模开合过程中的对中精度，避免合模错位导致的产品壁厚不均、飞边过大等缺陷；模架上设置的多组锁紧结构，能够承受压铸过程中熔融金属充型产生的高压，避免合模力不足导致的涨模问题。在成型系统的设计上，浇注口设置在两个型腔的中间位置，分流道采用平衡式布局，保证熔融金属能够同时填充两个型腔，减少不同型腔填充时间差导致的产品成型质量差异；排气槽开设在型腔的末端位置，能够在金属充型过程中快速排出型腔内的空气，避免产品内部出现气孔、

　　填充不满等压铸常见缺陷。冷却水道的布置围绕两个成型型腔均匀排布，能够在金属充型完成后快速带走热量，缩短产品冷却固化的时间，提升整体生产节拍，同时保证两个型腔的冷却速率一致，减少产品因冷却不均产生的变形问题。顶出机构采用多顶针均匀布置的方式，顶针位置避开灯罩的外观面，顶出力均匀分布在产品的非外观区域，避免顶出过程中产品出现顶白、顶穿等缺陷，保证成型后的灯罩外观质量符合照明产品的外观要求。从安装边界来看，该模具的外形尺寸适配常用的卧式冷室压铸机安装规格，模架的安装孔位、压室对接位置都按照对应吨位压铸机的参数做了匹配设计，不需要额外做改装即可直接上机安装使用；模具的总厚度、开模行程预留量都满足对应压铸机的开合模行程要求，能够顺利完成开模、

　　顶出、取件的全流程动作。在实际生产使用中，该模具适配的吸顶灯灯罩产品，主要用于家居、商用场所的吸顶灯装配，成型后的毛坯经过简单的去飞边、表面抛光、表面处理后，即可直接与灯座、光源组件组装为成品吸顶灯，模具的成型尺寸稳定性较好，批量生产过程中尺寸波动小，能够有效降低生产过程中的不良率。设计过程中针对压铸生产的常见问题做了针对性优化，比如在容易粘模的型芯表面做了氮化处理，提升表面硬度与脱模性能，减少生产过程中粘模导致的产品拉伤问题；在浇注系统的渣包位置预留了足够的集渣空间，能够容纳金属液前端的冷渣与氧化夹杂，避免杂质进入产品型腔影响产品强度与外观。整套模具的结构紧凑，没有多余的冗余设计，日常生产中的维护保养也较为便捷，易损件都采用标准件设计，出现磨损后可以快速更换，减少停机维护的时间。
