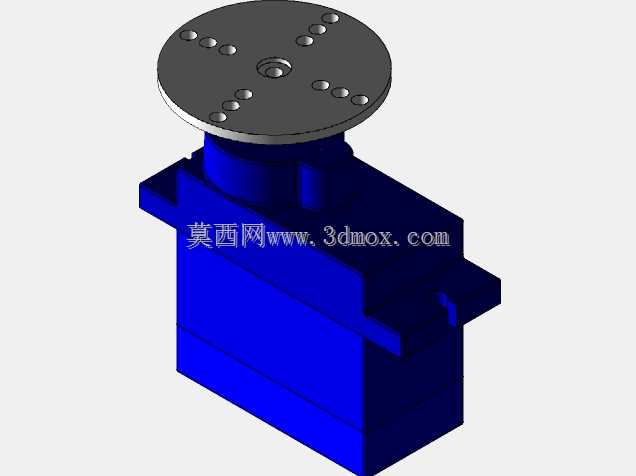

在小型自动化执行单元、航模舵面控制、教学演示机械臂、小型物料分拣摆台这类对转角控制精度有基础要求、安装空间紧凑的场景里,这类带顶部圆形安装法兰的伺服执行结构应用十分普遍。不同于大功率工业伺服的法兰输出端结构,这款结构的输出端采用十字排布安装孔位的圆形法兰盘,法兰盘上的孔位沿十字轴线对称分布,中心设置定位沉孔,能够直接对接带对应安装孔的摆臂、转盘、连杆等执行末端,不需要额外加装转接法兰,能有效压缩执行端的整体安装高度。

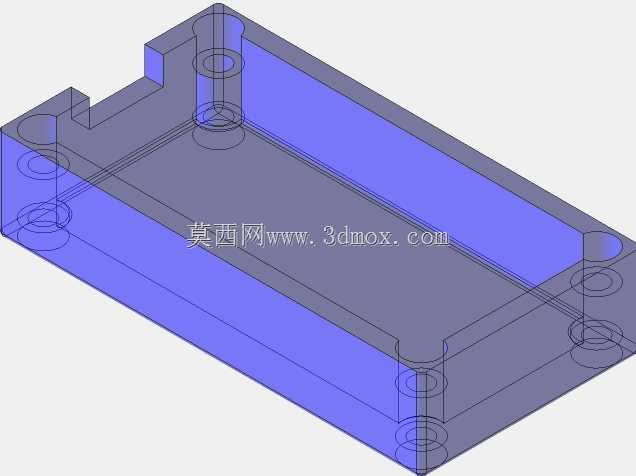

从结构设计逻辑来看,整个壳体采用分体式拼接结构,下部为矩形的主体容纳腔,用来容纳驱动直流电机、减速齿轮组、电位器角度检测元件以及控制电路板,上部为圆柱形的输出端支撑座,承接输出轴的径向与轴向载荷,这种下矩形上圆柱的外形结构,既能够利用矩形外壳的平面实现侧面贴装固定,也能通过外壳底部的安装凸耳实现底面锁付固定,适配两种不同的安装工况。外壳侧壁预留的凸台结构,一方面是作为壳体拼接的定位卡扣位,减少装配时螺丝的使用量,提升装配效率,另一方面也能作为走线的避让结构,避免控制线缆在外壳弯折处被挤压破损。
实际选型应用时,需要重点关注几个安装边界尺寸:首先是下部矩形壳体的长宽尺寸,这决定了安装位的最小开孔或者预留空间大小,壳体侧面的安装耳中心距要和设备安装架的孔位严格匹配,避免出现锁付时螺丝偏斜导致壳体受力开裂的问题;其次是顶部法兰盘的直径与安装孔的孔距,这个尺寸直接决定了末端执行件的适配范围,如果末端摆臂的安装孔距和法兰孔位不匹配,会出现安装后偏心的问题,运行时会产生额外的径向跳动,影响角度控制精度,还会加速输出轴轴承的磨损;另外输出轴的中心高度,也就是法兰盘安装面到壳体底面的垂直距离,这个尺寸关系到执行末端的运动空间预留,如果安装位周边有其他结构件,需要核算法兰盘旋转时的最大回转半径,避免运动过程中出现结构干涉。

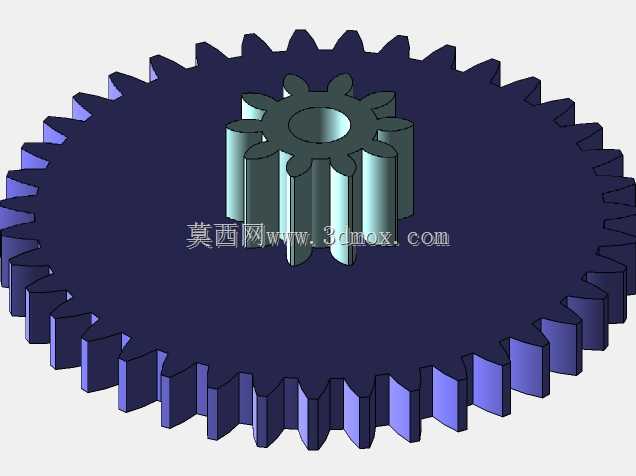

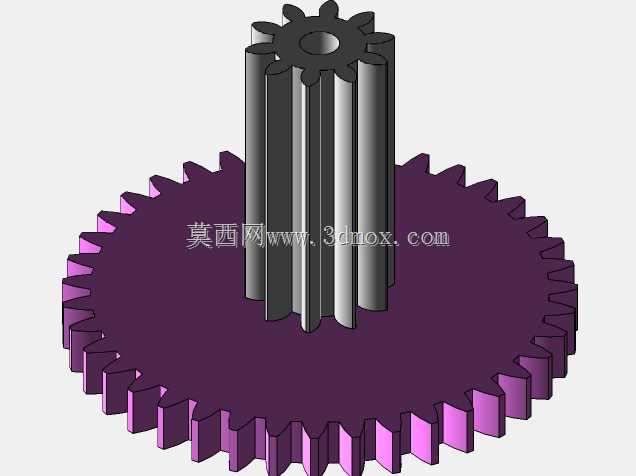

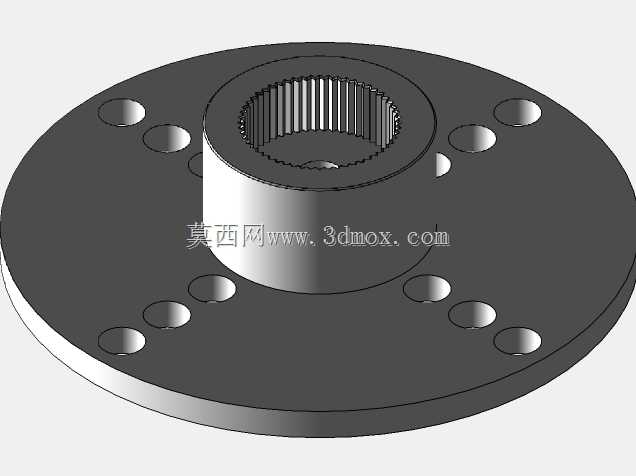

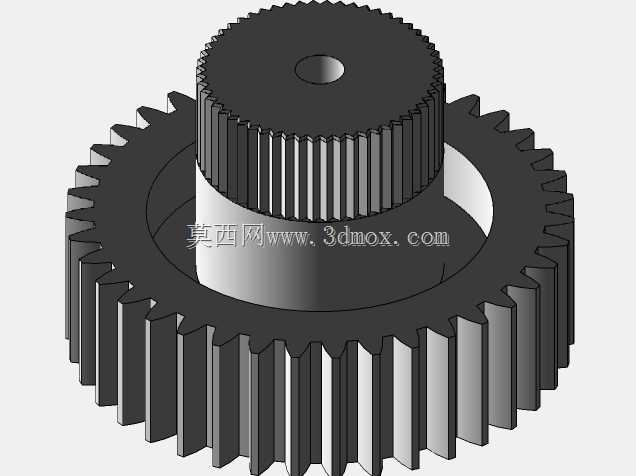

功能特性上,这类伺服结构的核心是通过内部的减速齿轮组将直流电机的高转速低扭矩输出,转化为低转速高扭矩的转角输出,配合电位器的角度反馈,能够实现指定角度范围内的位置锁定,不需要额外外加位置检测元件就能完成基础的位置控制。设计时将减速级的齿轮支撑筋位和外壳做一体化结构,能减少额外的齿轮支撑板零件,降低整体的零件数量,同时提升齿轮啮合的同轴度,减少传动间隙带来的控制误差。顶部法兰盘和输出轴采用扁位配合的连接方式,而非单纯的过盈压装,能够传递更大的扭矩,避免大负载下法兰盘和输出轴之间出现相对转动,导致角度控制失效。
在建模过程中,需要重点处理几个配合公差:输出轴和上部支撑座的轴承配合位,需要按照基孔制的间隙配合选取公差,保证输出轴转动顺畅无卡滞,同时径向跳动量控制在合理范围内;壳体上下拼接的止口位,需要预留足够的装配间隙,同时保证拼接后上下壳体的同轴度,避免内部齿轮组出现偏载;法兰盘上的安装孔采用沉孔设计,沉孔深度要匹配常用的盘头螺丝头部高度,保证螺丝锁付后头部不高出法兰盘安装面,避免末端执行件安装时出现间隙。另外,壳体的壁厚设计要兼顾强度和轻量化,矩形壳体的侧壁壁厚在满足螺丝柱强度的前提下尽量均匀,避免注塑成型时出现缩痕,同时在壳体内部的螺丝柱位置加设加强筋,提升锁付时的结构强度,避免螺丝柱断裂。
实际应用中,这类结构常用来实现0到180度范围内的角度摆动控制,比如小型机械臂的关节转动、物料台的档位切换、航模的舵面偏转、智能门锁的锁舌驱动等场景,相比普通的直流减速电机,它不需要额外搭配驱动控制板和角度传感器就能实现位置闭环控制,整体集成度更高,接线和控制逻辑更简单,适合对成本敏感、空间紧凑的小型自动化设备场景。设计时还需要考虑输出轴的轴向窜动量,通过上部支撑座的限位台阶和法兰盘的下端面配合,将轴向窜动控制在极小范围内,避免带负载运行时法兰盘出现上下窜动,影响末端执行件的定位精度。
