DIN标准15mm规格铝合金安装导轨

　　这款铝合金导轨采用6063铝合金作为基材，是工业电气柜、设备机架内部常用的安装承载构件，日常多用于断路器、接线端子、小型传感器模块等标准电气元件的卡装固定，在低压控制柜、自动化设备侧舱、通讯基站配线架这类场景里十分常见。从结构设计来看，导轨两侧的卷边卡合结构完全匹配DIN标准安装尺寸，卡装时元件卡扣能直接嵌入卷边形成的卡槽内，不需要额外打孔固定，日常拆装维护时只需要拨开元件卡扣就能完成更换，比传统螺丝固定的安装效率提升不少。导轨本体上冲压的长圆形通孔，一方面是为了降低构件自身重量，6063铝合金本身密度较低，配合等距排布的减重孔，单米长度的导轨重量能控制在较低区间，长距离排布时不会给机架带来额外的承重负担；

　　另一方面这些通孔也可以作为穿线孔或者辅助固定孔，遇到非标准安装场景时，可以直接用扎带穿过孔位固定线束，或者用自攻螺丝穿过孔位将导轨临时固定在非标准安装面上，适配性更强。从安装边界来看，这款导轨的截面宽度为15mm，卡边高度符合DIN标准对应的尺寸公差，安装时只需要在安装面预留出对应宽度的平直空间，两端预留出不小于10mm的操作余量就能完成装配，不需要额外做沉台或者避让结构。设计时特意将导轨的折弯圆角做了统一控制，既避免了锐边划伤安装人员的手部，也能保证标准电气元件的卡扣能顺畅滑入卡槽，不会因为圆角过小出现卡滞或者圆角过大导致卡扣配合间隙过大、元件安装后晃动的问题。导轨的截面壁厚经过反复校核，在单米长度两端固定的工况下，

　　中部挂载满额定负载的电气元件时，挠度变形量控制在允许范围内，不会因为长期承重出现中部下弯、元件松脱的问题。日常选型时需要注意，这款导轨适配的是对应DIN标准卡扣的元件，遇到卡扣尺寸特殊的元件时，需要提前核对卡边的配合尺寸，避免出现装不上或者装完松动的情况。另外6063铝合金的表面自然形成的氧化层有一定的防锈能力，在普通室内工业环境下不需要额外做表面处理就能使用，如果是在潮湿或者有腐蚀性气体的场景使用，可以额外做阳极氧化处理提升耐蚀性能。导轨上的减重孔采用等距排布，孔位间距经过优化，既保证了减重效果，也不会因为开孔过多降低导轨的整体结构强度，在卡装元件时，元件的卡扣位置刚好能避开开孔区域，保证卡合时的接触面积足够，

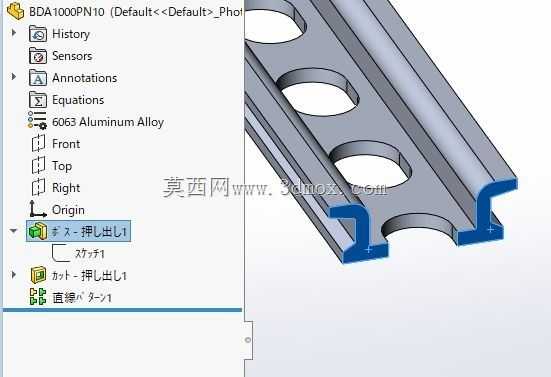

　　不会出现卡扣卡入开孔导致元件固定不牢的问题。从建模逻辑来看，这款导轨采用挤出成型加后期冲孔的工艺建模，先绘制截面轮廓完成主体挤出，再通过阵列特征完成减重孔的排布，最后对折边处的应力集中位置做圆角处理，完全匹配实际生产的加工流程，导出的模型可以直接用于设备装配的干涉检查，也能用来导出加工图纸指导生产。
