带鳍片结构的铝合金散热外壳设计

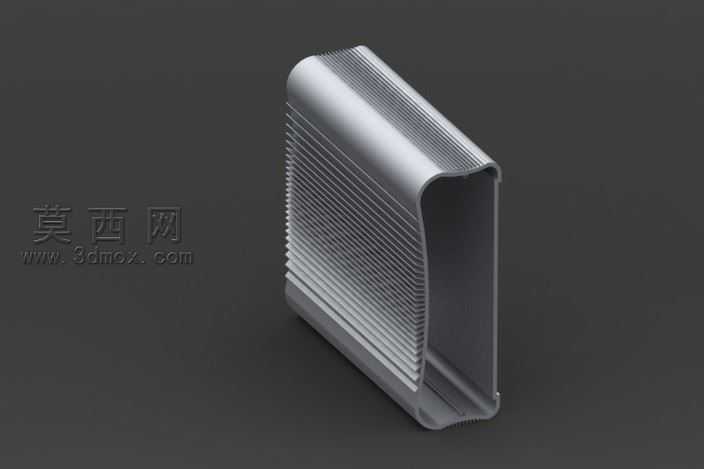

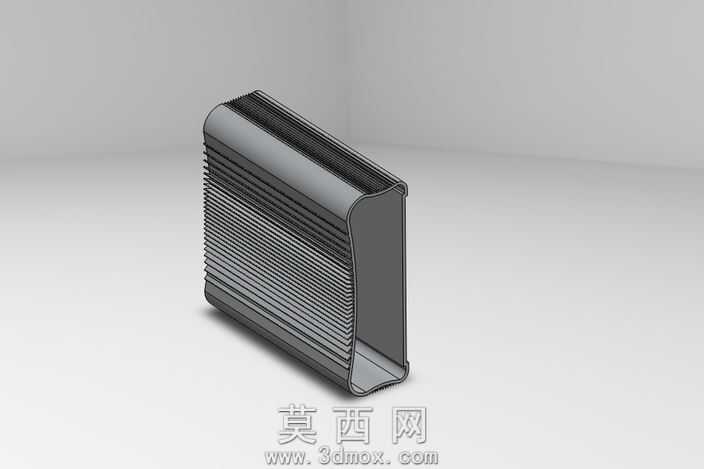

本作品为铝合金材质的散热片铝外壳三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，整体以挤压铝型材的成型逻辑为核心设计依据，还原了铝挤外壳的典型工艺特征。模型主体为单侧开口的U型腔体结构，腔体内部预留充足的电子元器件安装空间，可适配小型电路板、功率模块等需要散热防护的组件安装需求。外壳外侧一体化设计了密集的平行散热鳍片，鳍片沿壳体长度方向均匀排布，鳍片间距、厚度均参考常规铝挤工艺的成型极限设置，既保证了足够的散热接触面积，又避免了工艺实现难度。壳体的边角处做了大圆弧过渡处理，既消除了尖锐边角的安全隐患，也符合铝挤型材的出料成型特性，同时提升了外壳的整体质感。渲染阶段采用金属铝合金材质，还原了阳极氧化后铝件的细腻哑光金属质感，通过光影调整突出鳍片的层叠结构与壳体的曲面过渡效果，清晰展现外壳的结构细节与材质特征。结构设计上兼顾了散热性能与装配实用性，外侧鳍片通过增大与空气的接触面积提升被动散热效率，壳体本身的壁厚均匀，既保证了结构强度，也适配铝挤生产的壁厚均匀要求，开口侧的边缘做了微小的卡位凸缘设计，可适配端盖的扣合安装，无需额外复杂连接件即可完成壳体组装。设计过程中充分考虑了小型电子设备的散热与防护双重需求，将散热结构与防护外壳一体化成型，减少了额外散热组件的装配步骤，同时铝合金材质本身具备轻量化、导热性优异的特点，能够快速将内部元器件产生的热量传导至外侧鳍片，通过自然对流完成热量散发，适合应用在小型功率电子模块、迷你工控组件、便携电子设备的外壳防护与散热场景。模型的结构细节完整，各特征参数符合实际生产工艺要求，可直接用于结构验证、工艺参考或产品设计迭代使用。
