多电压输出交直流电源转换电路板

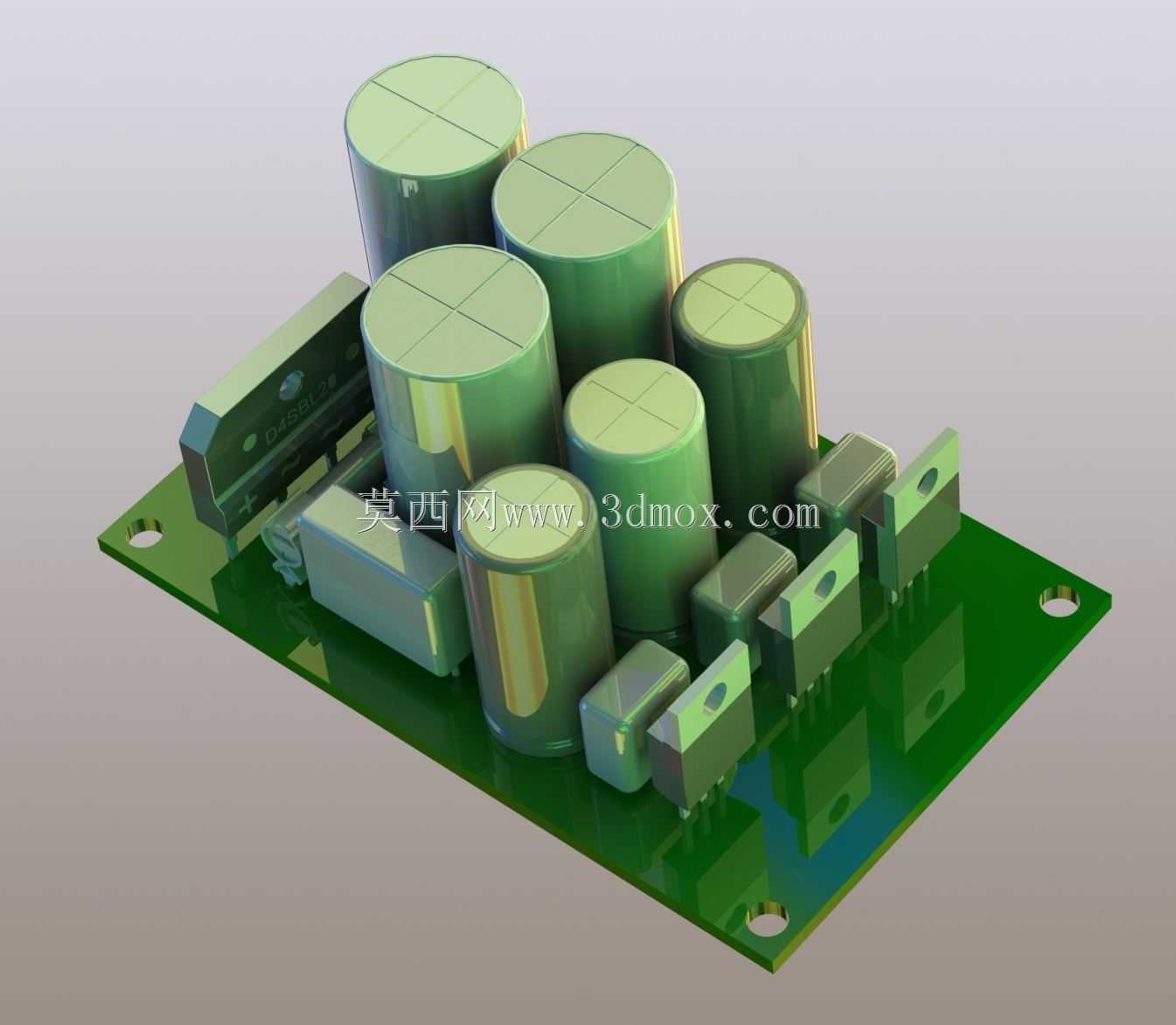

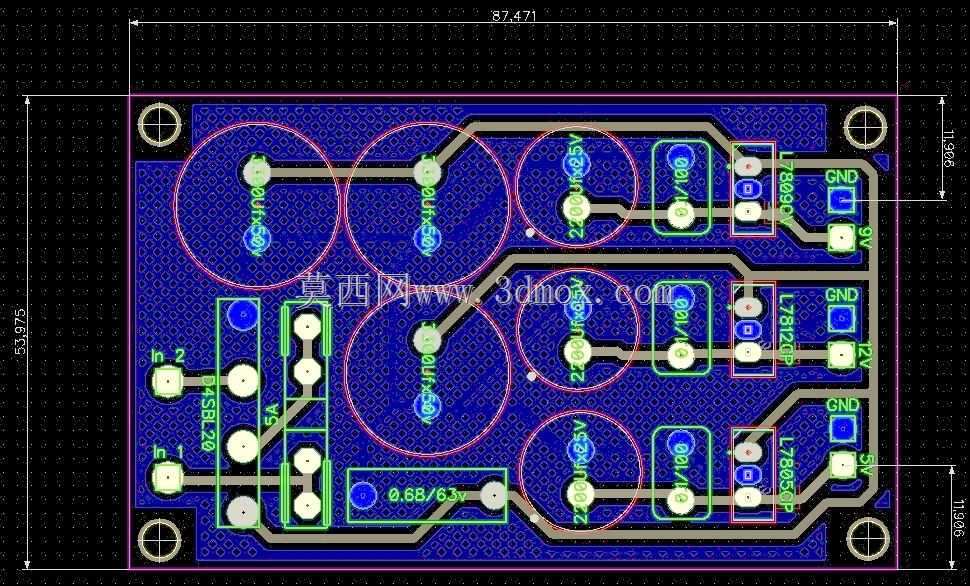

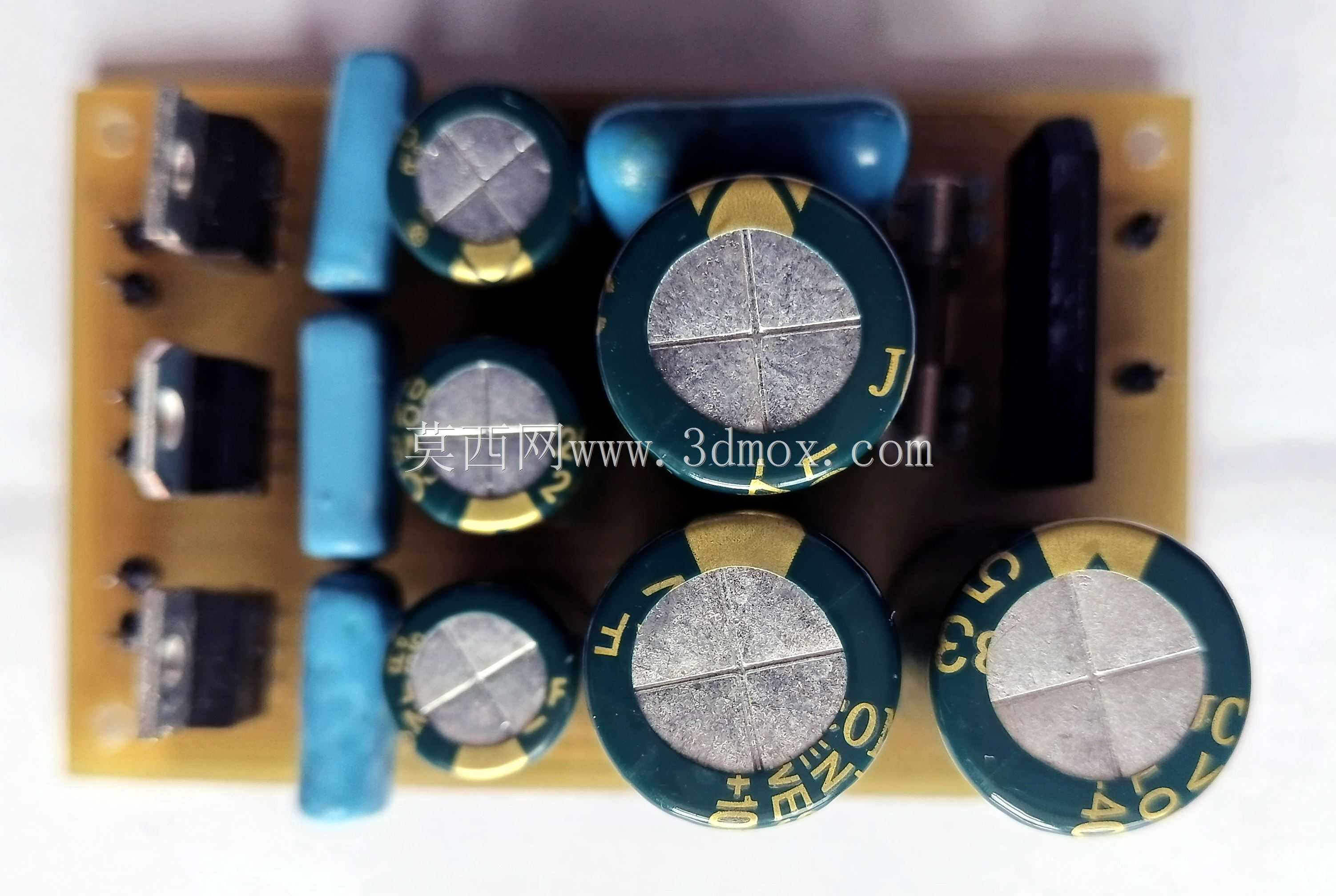

　　日常做小型电子设备调试、嵌入式开发实训台搭建的时候，经常会遇到不同模块供电电压不统一的问题，有的逻辑芯片要5V直流供电，运放或者信号调理电路需要9V，继电器驱动、散热风扇这类负载又得用12V，要是单配三个独立电源不仅占桌面空间，接线也乱，很容易碰线出短路故障，这款多输出的交直流转换板就是针对这类场景做的集成化供电方案。从板上的元件排布能看出来，设计的时候优先考虑了大电流回路的走线宽度，输入端的交流进线位置留了足够的爬电距离，几个大容量电解电容沿着整流桥的输出侧依次排布，分别对应不同电压等级的滤波回路，每个电容的容值匹配对应输出支路的最大带载能力，5V支路因为给数字电路供电，纹波要求高，除了主电解电容还预留了贴片陶瓷电容的焊位，

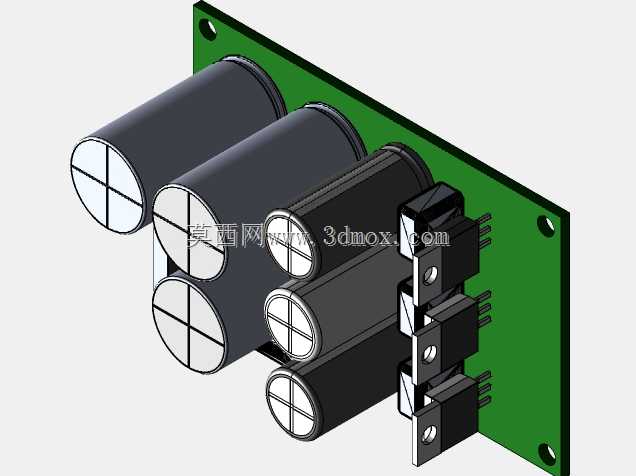

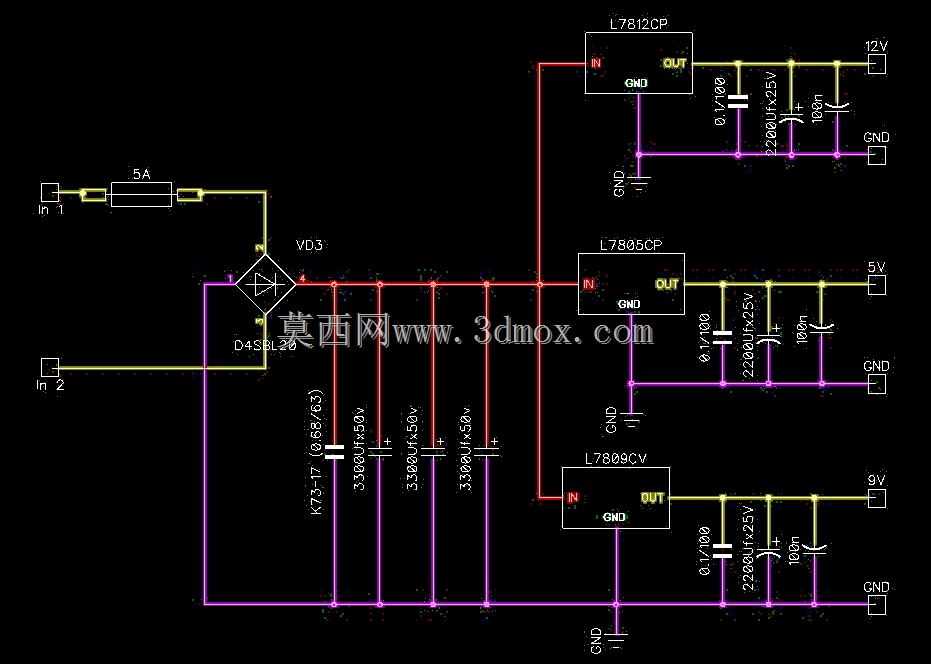

　　用来滤除高频纹波，避免数字芯片出现供电不稳导致的程序跑飞问题。安装边界上，PCB板的四个角都做了标准的3mm安装孔，孔位间距适配常用的塑料安装柱和铜柱，不管是装在开放式的实训台架上，还是塞进定制的设备外壳里都能直接固定，不用额外打孔改板。板上的整流元件、稳压模块都贴板安装，整体最高的元件就是那几个立式电解电容，算上引脚焊接后的突出高度，整体板厚加元件高度控制在35mm以内，对安装腔的垂直空间要求很低，哪怕是薄型的桌面设备外壳也能轻松容纳。实际使用的时候，输入端接常见的工频交流市电，经过板上的整流、滤波、稳压回路，就能同时输出三路相互独立的直流电压，每一路的输出端都留了标准的接线焊盘，既可以直接焊导线接负载，

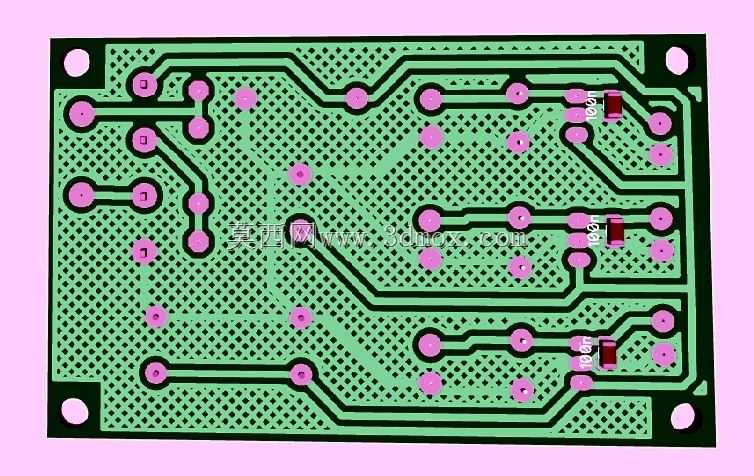

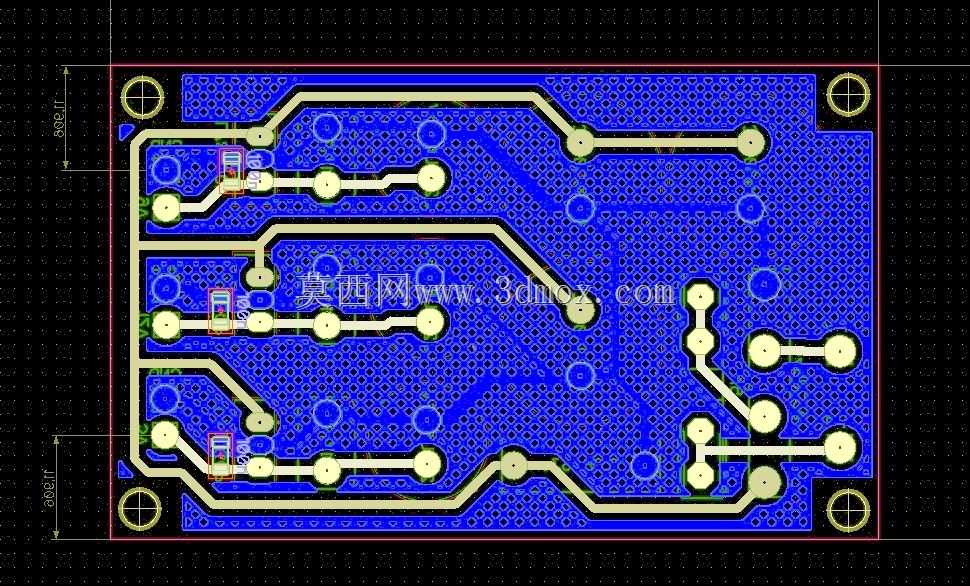

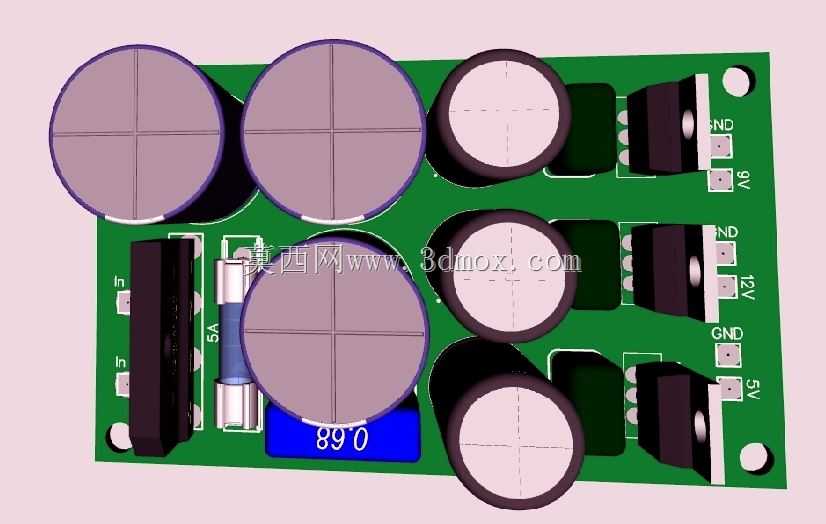

　　也能自己加接接线端子方便反复拆装。设计的时候特意把不同电压等级的输出焊盘做了颜色区分的丝印标记，避免接线的时候接错电压烧坏后端负载，大电流的12V输出支路走线做了加宽加锡处理，长时间带载的时候不会因为走线过细发热压降过大。另外板上的元件排布留足了散热空间，稳压芯片的位置没有被高大的电容遮挡，自然对流就能满足散热需求，不用额外加装散热片，小功率持续运行的时候温升控制在合理范围，不会因为积热导致电容寿命缩短。做结构设计的时候如果要把这块电源板集成到自己的设备里，只需要预留对应长宽的安装平面，注意进线端和出线端的接线空间就行，板边没有突出的元件，最小安装间隙留2mm就不会和周边结构件干涉，对于做小型通讯终端、实验教具、桌面嵌入式设备的工程师来说，这种集成三路输出的电源板能省掉不少单独设计供电回路的时间，也不用单独采购多个电源模块做拼接，整体集成度更高，接线故障点也更少。
