音频放大器用正负30V交直流功率转换模块

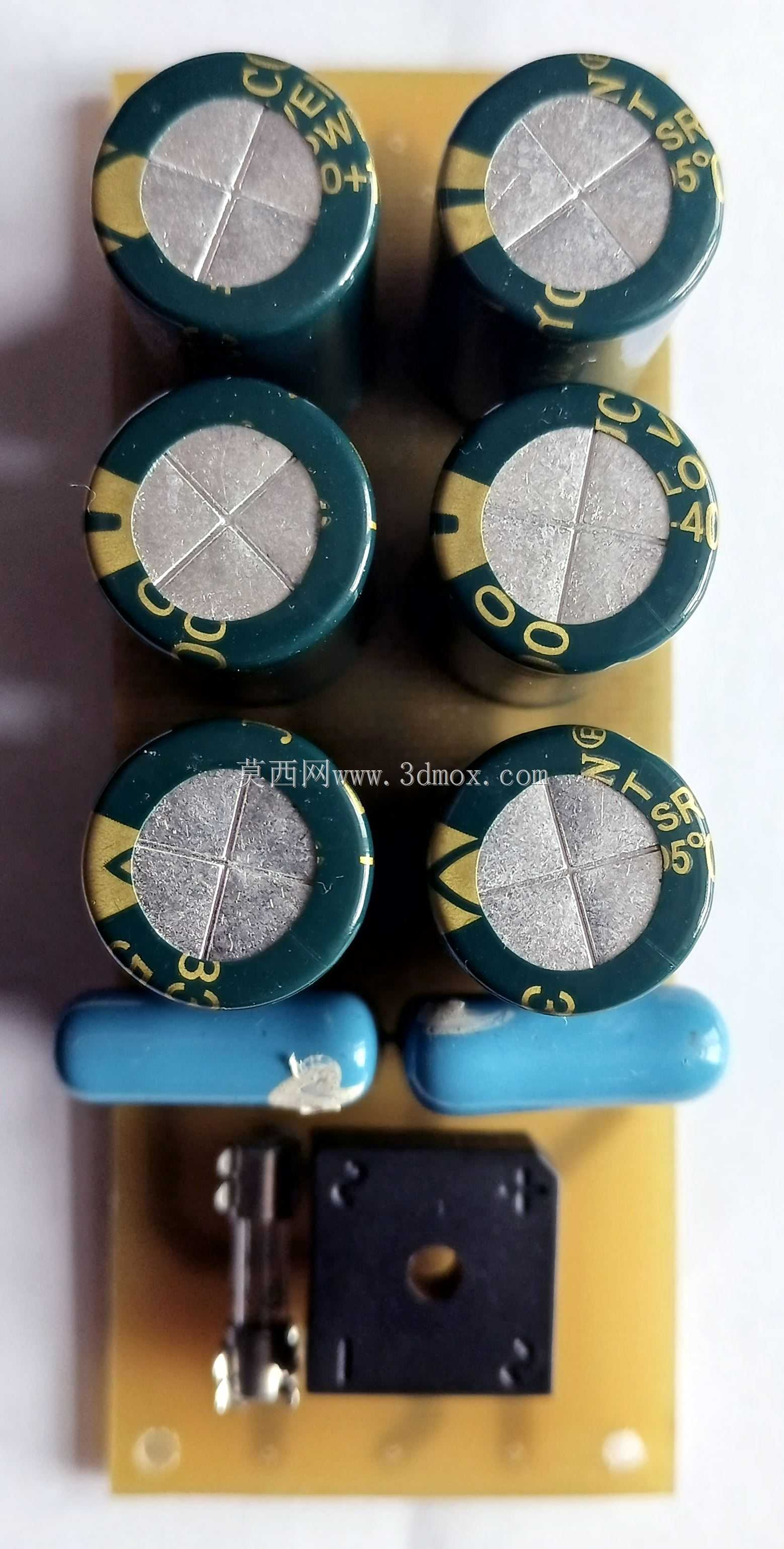

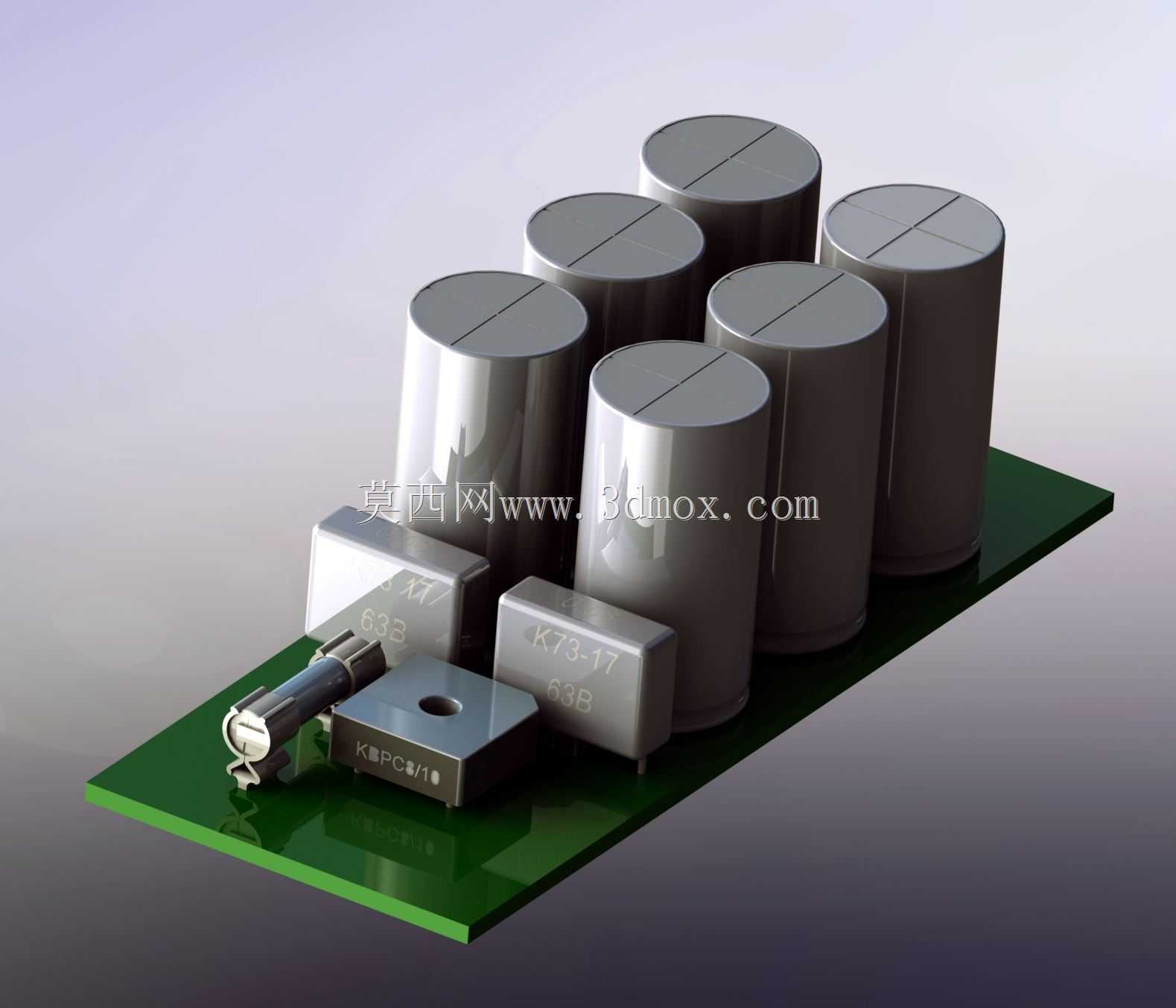

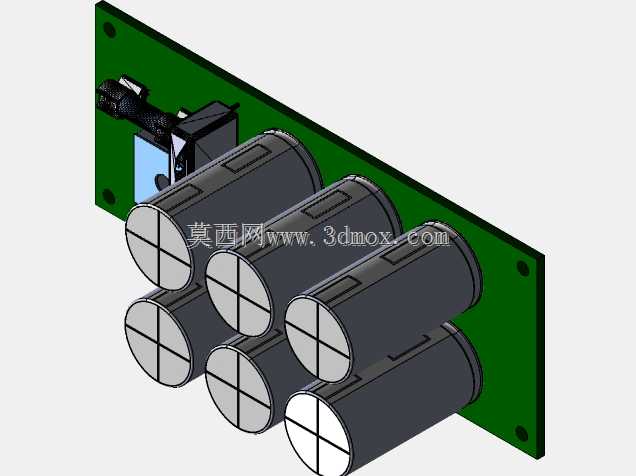

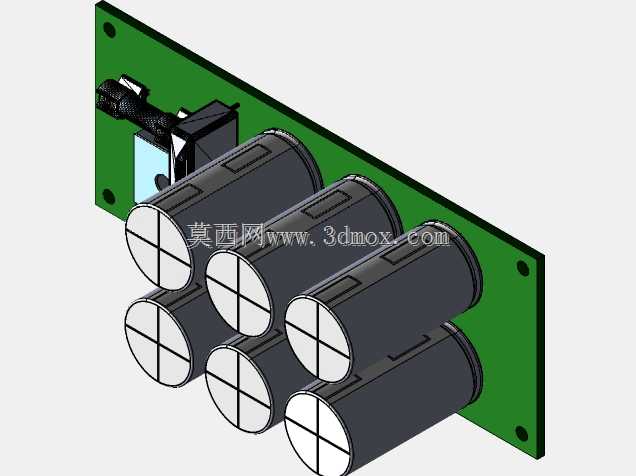

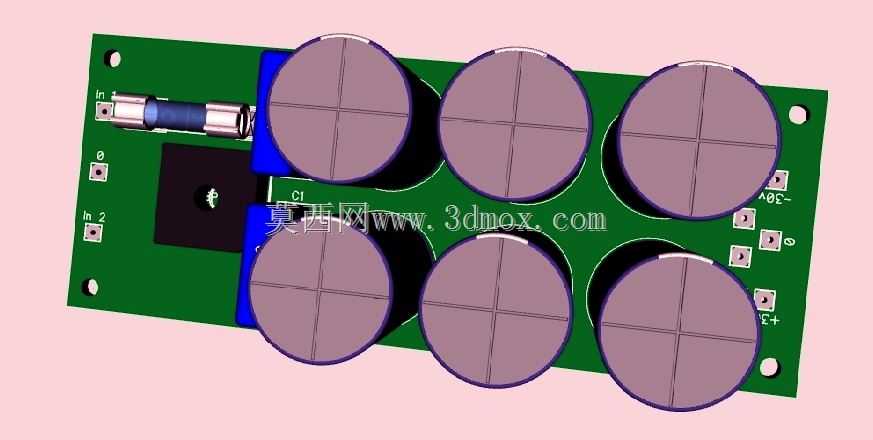

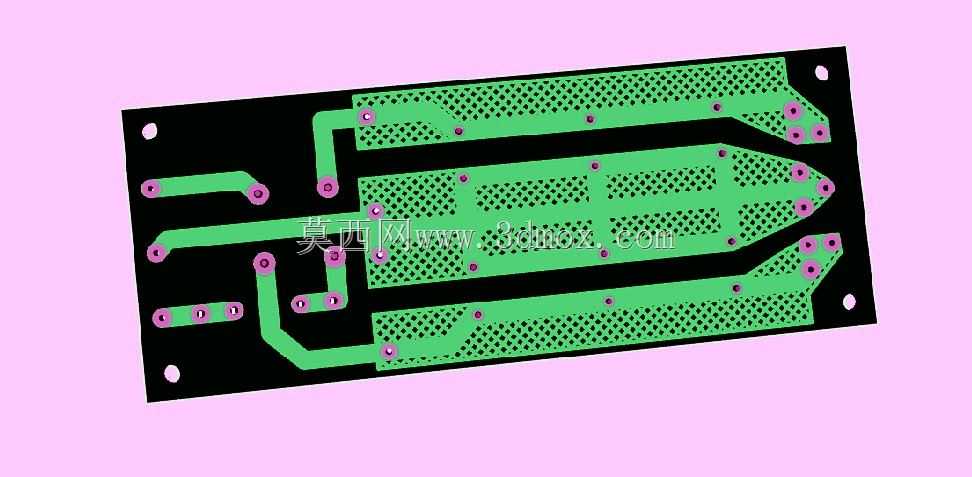

　　该功率转换模块主要面向音频放大设备的供电场景设计，核心作用是将输入的交直流电能转换为稳定的±30V直流输出，为后级音频放大电路提供低纹波、足够功率裕度的供电支撑，避免供电波动导致的音频失真、动态范围压缩等问题，适配桌面级音频功放、小型专业监听功放等设备的内置供电需求。从结构设计来看，模块采用单块FR-4环氧玻纤PCB作为承载基体，所有元器件均采用直插式布局排布，核心储能部分采用6颗大容量铝电解电容组成阵列式排布，沿PCB纵向分两列均匀布置，单颗电容的引脚间距、本体高度均按照常规直插电解电容的标准封装尺寸预留焊盘，电容本体与PCB板面保持垂直安装姿态，相邻电容之间预留2mm以上的安全间隙，既满足电解电容散热所需的空气流通空间，

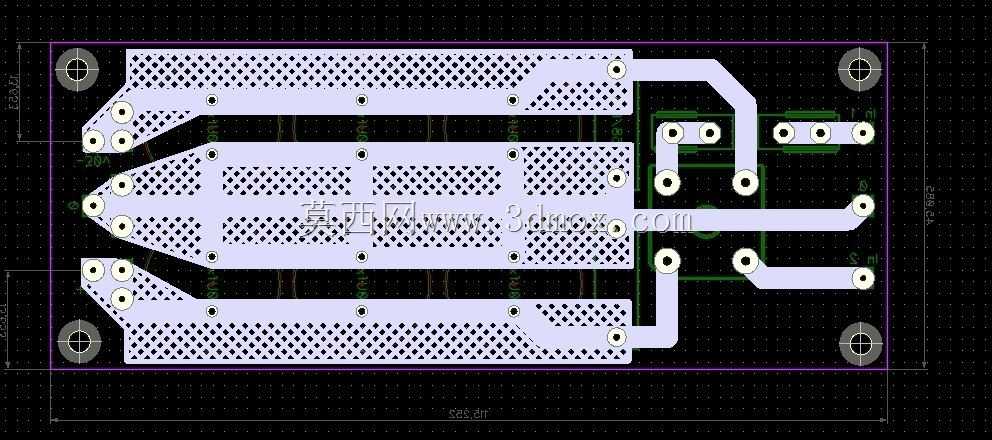

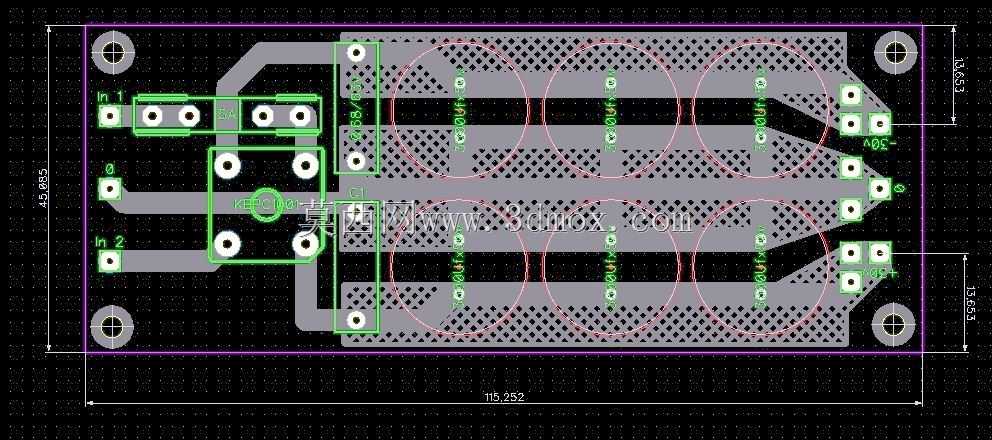

　　也避免生产组装过程中元器件本体发生干涉。电容阵列旁侧布置多颗不同容值的薄膜电容与陶瓷电容，分别承担高频退耦、中频滤波的作用，不同容值的电容按照供电回路的电流流向依次排布，尽可能缩短高频电流的回流路径，降低供电回路的寄生电感，减少高频杂波对音频小信号回路的串扰。PCB板边缘预留输入、输出接线端的焊盘位置，输入端支持交流与直流两种输入方式的接线，输出端按照正电压、接地、负电压三个引脚独立设置焊盘，焊盘尺寸按照通过最大3A持续电流的载流要求设计，焊盘表面做镀锡处理提升焊接可靠性。模块的整体安装边界充分考虑音频设备内部的空间限制，PCB板的长宽尺寸按照常规小型功放的内部安装空位设计，板上最高元器件为铝电解电容，

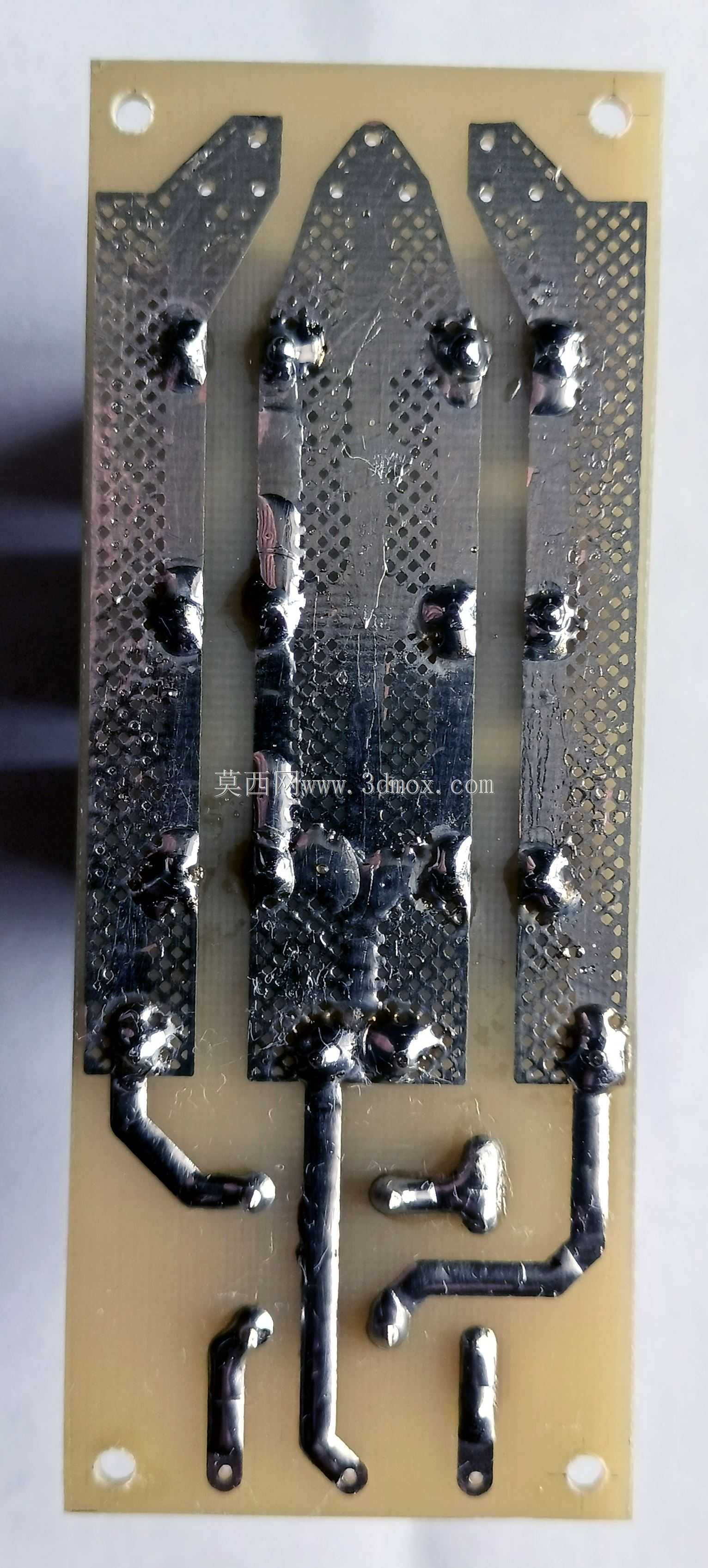

　　整体高度控制在常规功放外壳的内部净空范围内，PCB四个角预留直径3.2mm的安装固定孔，可通过M3铜柱或螺丝直接固定在功放设备的内部底板上，固定孔位置与周边元器件保持足够安全距离，避免安装螺丝触碰元器件引脚造成短路。设计过程中针对音频供电的特殊需求做了针对性优化，功率回路的走线宽度按照载流要求做加宽处理，大电流走线与小信号走线分开布置，避免大电流波动在走线阻抗上产生的压降耦合到小信号回路；电容的容值搭配经过反复校核，大容量电解电容负责低频段的储能与纹波滤除，小容量薄膜电容负责中高频段的阻抗补偿，确保全频段的供电阻抗保持在较低水平，满足音频功放大动态输出时的瞬时电流需求。模块上的整流、稳压元器件布置在PCB靠近输入端的一侧，

　　与输出端的滤波电容保持合理距离，减少发热元器件对电容寿命的影响，同时元器件排布遵循生产工艺的要求，所有直插元器件的引脚间距符合自动插件机的加工标准，可适配批量波峰焊生产工艺，降低生产组装的人工成本。从实际使用的角度来看，该模块可直接替换同参数的成品功放电源板，安装时只需对应连接输入输出接线即可，无需额外调整外围电路，模块上的元器件选型均留足功率裕度，持续工作状态下的元器件温升控制在安全范围内，可长期稳定运行在音频设备的内部工作环境中，适配不同功率等级的AB类、D类音频放大电路的供电需求。
