跑车变速杆中间连接支架结构设计

项目分类:汽车类 发布时间:2022-07-14 ID:682879
  • 跑车变速杆中间连接支架结构设计
  • 跑车变速杆中间连接支架结构设计
  • 跑车变速杆中间连接支架结构设计
  • 跑车变速杆中间连接支架结构设计

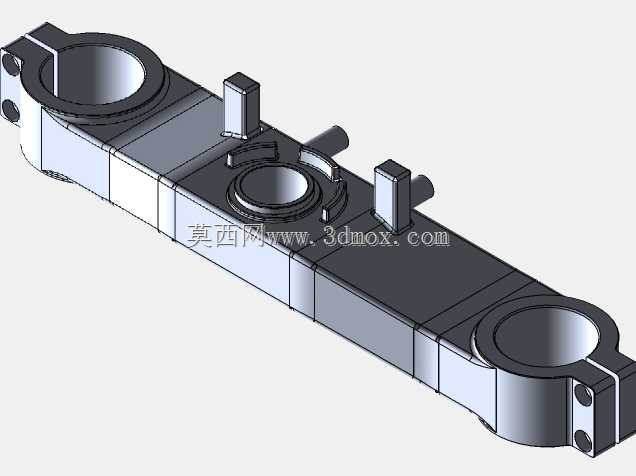

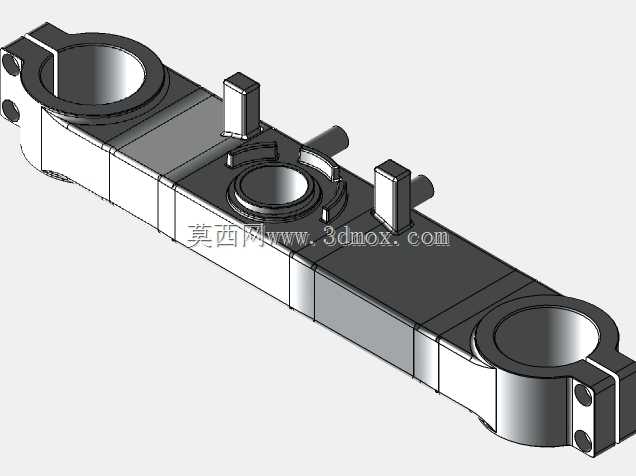

  这款构件属于高性能跑车传动操纵系统的核心中间连接部件,主要承担变速操纵机构的力传递与安装定位功能,在手动序列式变速箱的操纵链路中,衔接驾驶舱内的换挡杆与变速箱侧的换挡摇臂,抵消车身振动带来的操纵位移偏差,保证换挡动作传递的精准度与刚性。从实际装车场景来看,该部件布置在驾驶舱地板下方、变速箱壳体前端的安装区间,周边需要避让排气头段的热辐射区域、离合器操纵管路以及车身加强梁的布置空间,因此整体采用桥型跨接结构,两端的大尺寸轴孔分别对应换挡杆下支座与变速箱输入摇臂的铰接点,中间的凸起结构预留了换挡行程的摆动空间,避免换挡过程中构件与周边车身或管线发生运动干涉。

  设计过程中首先锁定两个铰接点的中心距为252mm,这一尺寸直接决定了换挡操纵的杠杆比,中心距偏差控制在±0.1mm以内,避免出现换挡行程过长或入位卡滞的问题。两端轴孔的内径匹配标准的铰接衬套尺寸,孔端面预留了衬套压装的定位台阶,孔位周边设计了加厚的凸台结构,承受换挡过程中反复施加的交变载荷,避免长期使用后出现孔位磨损变形。构件上表面的两个柱状凸台用于安装换挡行程的限位缓冲块,凸台的位置经过运动仿真校核,对应1挡、倒挡以及最高挡位的极限摆动位置,缓冲块安装后可以吸收换挡到位时的冲击,减少金属碰撞的异响同时避免构件受冲击过载。

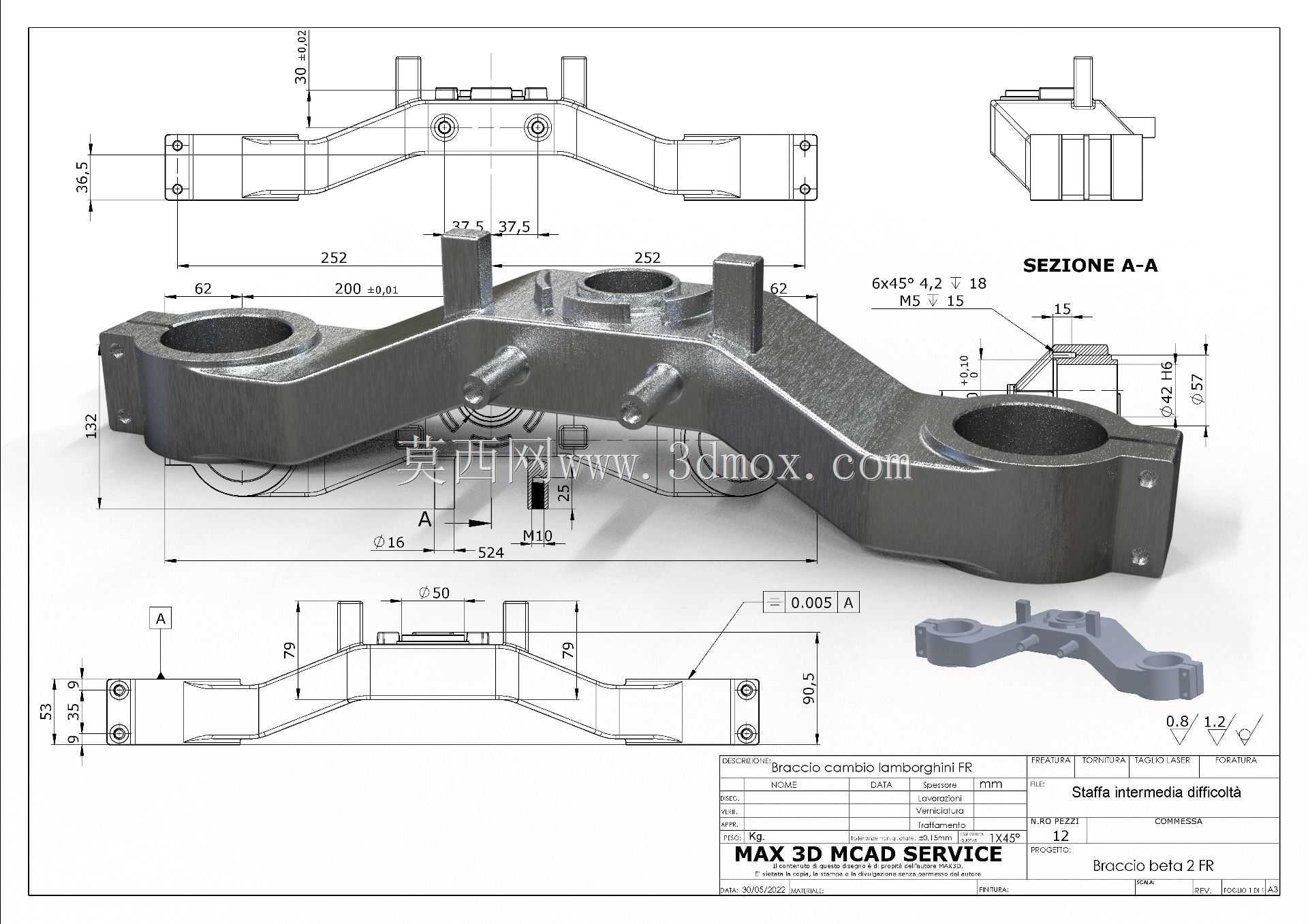

  构件侧面的小凸柱用于固定换挡拉线的导向卡扣,保证拉线在构件摆动过程中始终保持合理的弯曲半径,避免拉线出现弯折卡滞。图纸中标注的6处M5螺纹孔分别用于安装附属的线束固定支架与防尘罩卡扣,螺纹孔的有效螺纹深度不小于15mm,采用翻边攻丝工艺保证螺纹连接强度,避免车辆行驶过程中振动导致固定件松脱。构件的整体厚度根据载荷分布做了差异化设计,中间受力较小的区域做了减薄处理,两端铰接位置以及凸台区域做了加厚,在保证整体结构刚性满足换挡力传递要求的前提下,尽可能降低构件自身重量,符合高性能车型的轻量化设计需求。

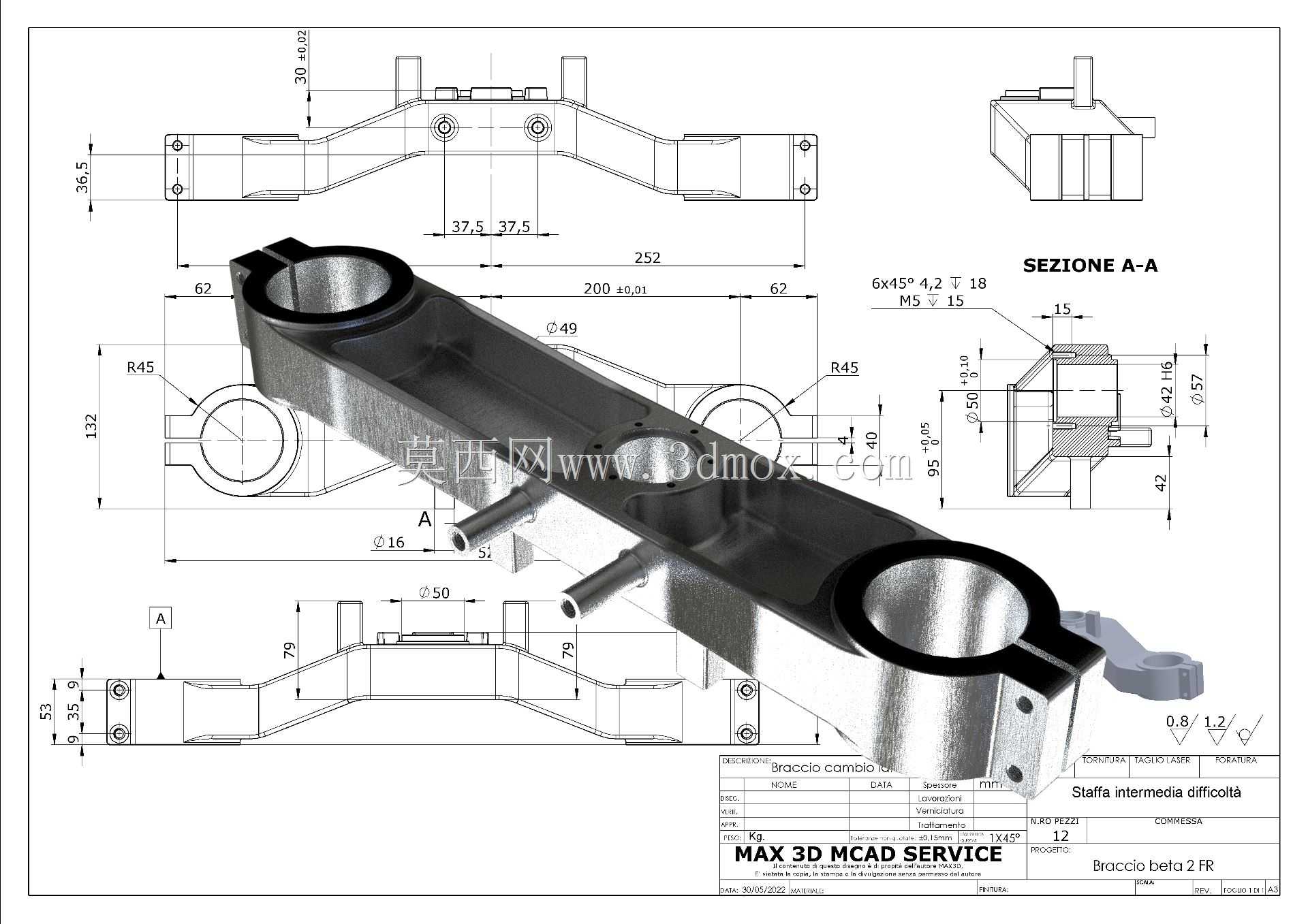

  形位公差方面,两个铰接孔的同轴度要求控制在0.005mm以内,保证铰接后转动顺畅无卡滞,安装端面的平面度公差控制在0.2mm以内,确保构件安装后与支座面完全贴合,避免出现安装应力导致的变形。表面粗糙度方面,铰接孔的内表面粗糙度达到Ra0.8,满足衬套压装后的配合精度要求,其余非配合面的粗糙度控制在Ra3.2即可,兼顾加工成本与使用需求。从加工工艺角度来看,该构件适合采用铸钢毛坯后数控精加工的工艺路线,毛坯铸造时预留1.5mm的精加工余量,关键孔位与安装面通过五轴加工中心一次装夹完成加工,减少二次装夹带来的位置误差,加工完成后做表面磷化处理提升防锈能力,适配底盘区域的复杂使用环境。

  实际装车验证阶段,该构件需要通过10万次换挡循环的疲劳测试,测试过程中监测构件的变形量与磨损量,确保长期使用后不会出现裂纹、变形或铰接松旷的问题。同时需要在高低温环境下做操纵力测试,验证在-40℃到120℃的环境温度区间内,构件不会因材料热胀冷缩导致换挡卡滞或操纵力异常增大。在整车装配环节,该构件的安装孔位采用定位销先定位再打紧螺栓的装配工艺,保证安装位置精度,螺栓打紧力矩按照工艺要求控制在22N·m,打紧后做防松标记,避免车辆长期振动后螺栓松动。
